Замена материнской платы Altec Lansing VersA Smart Bluebooth
Если у вас возникли проблемы с подключением по Bluetooth или включением устройства, это руководство покажет, как удалить и заменить дочернюю плату, соединяющую кнопки Bluetooth и питания.
Шаг 1
Удалите внешний резиновый чехол.
Шаг 2
Используйте синий пластиковый инструмент для открытия, чтобы удалить внешнюю лицевую панель динамика, разместив его в небольшом зазоре внизу.
Выполните движение рычага, нажав инструмент вниз и приподняв лицевую панель динамика.
Используйте пальцы, чтобы схватить и удалить лицевую панель динамика.
Повторите на обратной стороне, чтобы удалить вторую лицевую панель динамика.
Шаг 3
Поверните динамик так, чтобы кнопки громкости были обращены от вас, а кнопки Bluetooth и питания находились с левой стороны.
Удалите семь винтов длиной 14 мм с помощью отвертки Phillips #1.
Шаг 4
Поверните динамик так, чтобы кнопки Bluetooth и питания находились с правой стороны.
Разъедините две панели вдоль сгиба.
Может понадобиться синий пластиковый инструмент для открытия, чтобы отделить панели.
Удалите панель без кнопок, чтобы открыть внутреннюю часть устройства.
Материнская плата и все внутренние компоненты находятся под этой панелью.
Шаг 5
Отсоедините проводку, расположенную в верхнем правом углу материнской платы.
Шаг 6

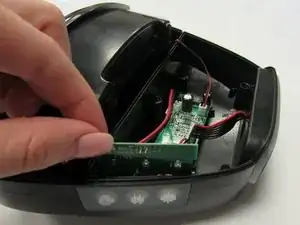

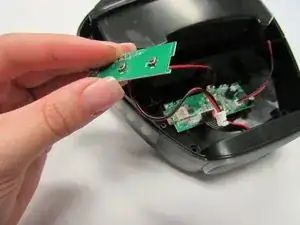

Удалите дочернюю плату из ее отведенного слота, расположенного справа от материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
