Замена материнской платы Altec Lansing inMotion iM9

Аккуратно нажмите на две защёлки в верхней части крышки батарейного отсека.

Удерживая их нажатими, медленно потяните крышку на себя.

После открытия крышки выньте четыре батарейки руками.

Снимите панель управления на верхней части динамика с помощью металлической лопатки. Возможно, потребуется приложить значительную силу.

Начинайте с середины и продвигайтесь по окружности.

Крестовой отверткой Phillips #1 отвинтите два винта 7 мм, крепящие плату кнопки громкости к панели управления.

Также снимите один винт 7 мм с платы кнопки питания на противоположной стороне.

Под кнопкой извлечения находится маленькая пластиковая деталь — просто снимите её и отложите в сторону.

Отпаяйте три паяные соединения, соединяющие провода с платой кнопки громкости.

Проделайте то же самое с платой кнопки питания на другой стороне (плата с одним винтом).

Сильно вытяните провода.

Если вы не знакомы или не уверены в пайке, используйте это руководство

Аккуратно подденьте серебристую пластиковую окантовку док-станции iPod с помощью пластиковой лопатки.

Лучше начинать сверху или снизу, затем продвигаться вокруг, если она ещё не отщёлкнулась.

Снимите серебристую окантовку.

Подденьте металлическую сетку, проводя пластиковой лопаткой по внутреннему краю сетки.

Когда она ослабнет, поднимите металлическую сетку.

Снимите четырнадцать винтов 30 мм крестовой отвёрткой Phillips #1.

Снимите винт 7 мм крестовой отвёрткой Phillips #1.

Осторожно разъедините переднюю и заднюю панели корпуса в углу динамика.

Много кабелей всё ещё подключено, поэтому при разделении корпусов будьте очень осторожны.

Проведите белые кабели кнопок через отверстие в верхней части корпуса динамика.

Пальцами снимите клей с красного и чёрного проводов.

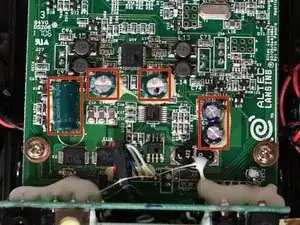

Осторожно — не прикасайтесь к зелёным конденсаторам, иначе можно получить удар током.

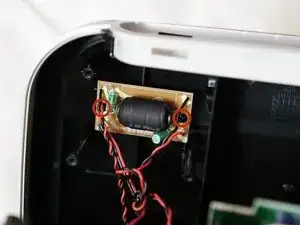

Крестовой отверткой Phillips #1 отвинтите два винта 7 мм с фильтра.

Повторите предыдущий шаг на другой стороне динамика. Там находятся ещё два винта 7 мм на фильтре, зеркально расположенные относительно первых.

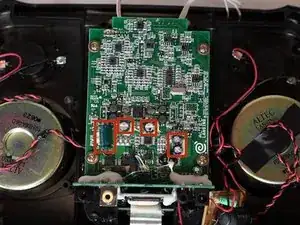

Не прикасайтесь к зелёным конденсаторам; можно получить удар током.

Не прикасайтесь к зелёным конденсаторам. Они могут вас ударить током.

Крестовой отверткой Phillips #1 отвинтите четыре винта 10 мм, расположенные в углах материнской платы.

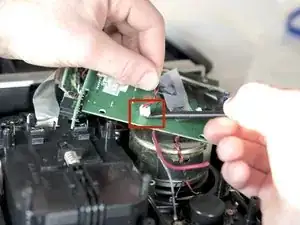

На обратной стороне материнской платы подденьте соединитель фильтра пластиковой лопаткой. Придётся приложить значительную силу.

Аналогично подденьте второй соединитель фильтра.

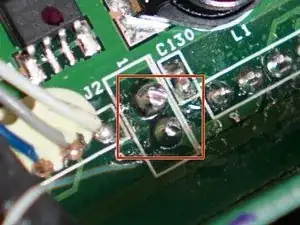

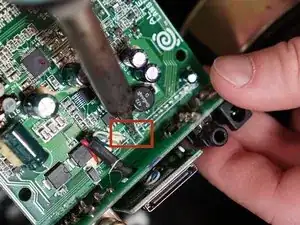

Отпаяйте два соединения батареи от материнской платы.

Не прикасайтесь к конденсаторам, чтобы избежать удара током.

Острым концом пластиковой лопатки подденьте клей на док-станции iPod. Вероятно, потребуется приложить силу.

Разблокируйте разъём ленточного кабеля, нажав на две защёлки в нижней части дока.

Отсоедините медную ленточную шлейф, аккуратно потянув её вниз, полностью освободив материнскую плату.
