Замена док-станции iPod в Altec Lansing inMotion iM9

Осторожно нажмите на две защёлки в верхней части крышки отсека батарей.

Удерживая их нажатыми, медленно потяните крышку на себя.

После открытия крышки рукой извлеките четыре батареи.

Снимите панель управления на верхней части динамика с помощью металлической лопатки. Возможно, потребуется приложить значительную силу.

Начните с середины и продвигайтесь по окружности.

Отвинтите двумя винтами 7 мм с крестообразной головкой Phillips #1 плату кнопки громкости, крепящуюся к панели управления.

Также отвинтите один 7 мм винт с платы кнопки питания на противоположной стороне.

Под кнопкой извлечения находится небольшой пластиковый элемент, который можно просто вынуть и отложить в сторону.

Отпа́йте три паяных соединения, соединяющие провода с платой кнопки громкости.

Сделайте то же самое с платой кнопки питания на другой стороне (плата с одним винтом).

Вытащите провода, приложив большую силу.

Если вы не знакомы или не уверены в пайке, используйте это руководство

Осторожно приподнимите серебристую пластиковую окантовку док-станции iPod с помощью пластиковой лопатки.

Лучше начать сверху или снизу, затем продвигаться по периметру, если она ещё не отщёлкнулась.

Снимите серебристую окантовку.

Подденьте металлическую сетку, обводя пластиковой лопаткой по внутреннему краю сетки.

После ослабления приподнимите металлическую сетку.

Отвинтите четырнадцать винтов 30 мм крестовой отвёрткой Phillips #1.

Отвинтите 7 мм винт крестовой отвёрткой Phillips #1.

Осторожно разделите переднюю и заднюю панели корпуса, начиная с угла динамика.

Множество кабелей всё ещё подключены, поэтому при разделении панелей будьте очень осторожны.

Протяните белые кабели кнопок через отверстие в верхней части корпуса динамика.

Снимите клей с красного и чёрного проводов пальцами.

Осторожно: не прикасайтесь к зелёным конденсаторам, иначе можно получить удар током.

Отвинтите два винта 7 мм на фильтре крестовой отвёрткой Phillips #1.

Повторите предыдущий шаг на другой стороне динамика. Там находятся ещё два винта 7 мм на фильтре, зеркально расположенные.

Не прикасайтесь к зелёным конденсаторам; можно получить удар током.

Не прикасайтесь к зелёным конденсаторам. Они могут вас ударить током.

Отвинтите четыре винта 10 мм в углах материнской платы крестовой отвёрткой Phillips #1.

На обратной стороне материнской платы подденьте соединитель фильтра пластиковой лопаткой. Потребуется значительная сила.

Аналогично подденьте второй соединитель фильтра.

Отпа́йте два соединения батарей от материнской платы.

Не прикасайтесь к конденсаторам, чтобы избежать удара током.

Осторожно подденьте клей, фиксирующий док-станцию iPod, используя заострённый конец пластиковой лопатки. Вероятно, придётся применить силу.

Разблокируйте разъём ленточного кабеля док-станции, нажав на две защёлки внизу дока.

Отключите медную ленточную шлейф, аккуратно потянув её вниз, полностью освободив материнскую плату.

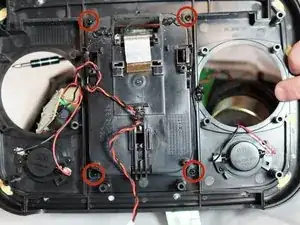

Чтобы снять док-станцию iPod, отвинтите четыре винта 8 мм, расположенные в углах корпуса дока, крестовой отвёрткой Phillips #1.

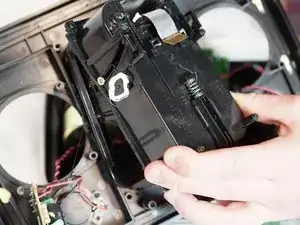

Извлеките док-станцию iPod из динамика.
