Замена платы кнопок громкости Altec Lansing VersA

Снимите внешний резиновый чехол.

Используйте синюю пластиковую лопатку, чтобы снять переднюю панель динамика, вставив её в небольшое отверстие внизу.

Двигайтесь рычажным движением, надавливая инструментом вниз, поднимая переднюю панель динамика.

Возьмитесь пальцами за панель и снимите её.

Повторите на обратной стороне, чтобы снять вторую панель динамика.

Разверните динамик так, чтобы кнопки громкости были направлены от Вас, а кнопки Bluetooth и питания - на левой стороне.

Удалите семь винтов по 14 мм с помощью отвертки Phillips #1.

Поверните динамик так, чтобы кнопки Bluetooth и питания теперь находились на правой стороне.

Отделите две панели вдоль складки.

Может потребоваться синяя пластиковая лопатка для разделения панелей.

Снимите панель без кнопок, чтобы открыть внутреннюю часть устройства.

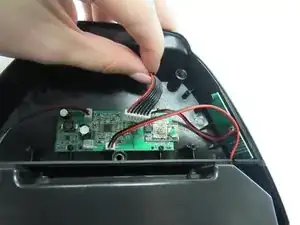

Материнская плата и все внутренние компоненты находятся под этой панелью.

Поверните динамик так, чтобы кнопки громкости были обращены вверх.

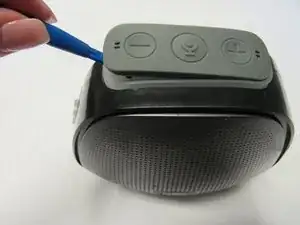

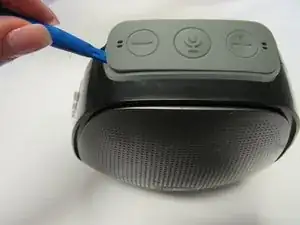

Удалите резиновую кнопку с помощью синей пластиковой лопатки.

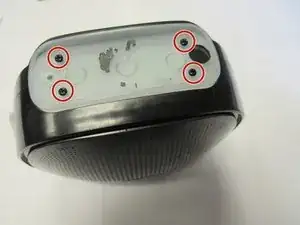

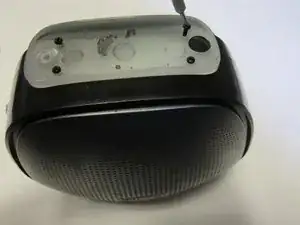

Удалите четыре винта по 9 мм с помощью отвертки Torx T5.

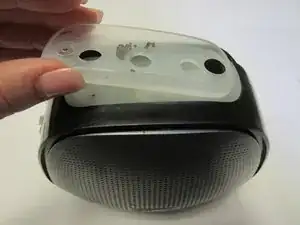

После удаления винтов снимите пластиковую накладку.

Снимите резиновую деталь под пластиковой накладкой, чтобы открыть дочернюю плату.
