Замена разъема Micro USB в Altec Lansing VersA Smart

Если у вас возникли проблемы с зарядкой устройства, воспользуйтесь этим руководством для доступа к разъему Micro USB и его замены.

Шаг 1

Снимите внешний резиновый чехол.

Используйте пластиковый инструмент синего цвета, чтобы снять внешнюю панель динамика, вставив его в небольшое отверстие внизу.

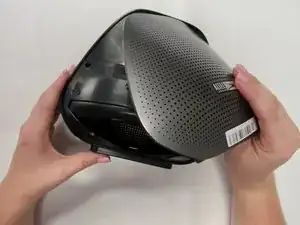

Используйте рычажное движение, надавите на инструмент вниз, приподнимая панель динамика.

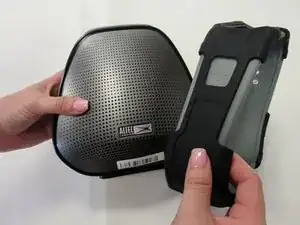

Сожмите пальцами и снимите панель динамика.

Повторите с другой стороны, чтобы снять вторую панель динамика.

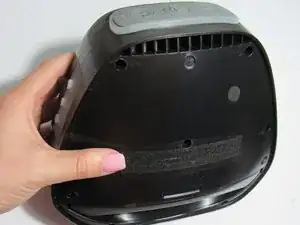

Разместите динамик так, чтобы кнопки громкости были обращены от вас, а кнопки Bluetooth и питания находились на левой стороне.

Удалите семь винтов диаметром 14 мм с помощью отвертки Phillips #1.

Поверните динамик так, чтобы кнопки Bluetooth и питания теперь находились на правой стороне.

Отделите две панели по складке.

Для разделения панелей может понадобиться пластиковый инструмент синего цвета.

Снимите панель без кнопок, чтобы получить доступ к внутренней части устройства.

Материнская плата и все внутренние компоненты находятся под этой панелью.

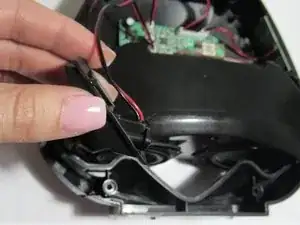

Удалите пластиковую деталь с разъемом Micro USB из отведенного для нее слота, который находится под динамиками.

Отсоедините оба провода, соединяющие деталь Micro USB с материнской платой.

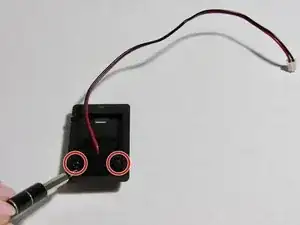

Удалите два винта диаметром 10 мм с помощью отвертки Phillips #0.

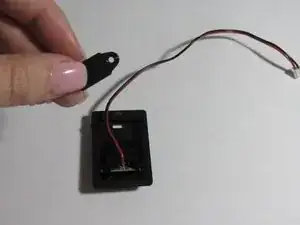

Удалите маленькую черную пластиковую деталь, которая была удерживается на месте двумя винтами диаметром 10 мм и закрывает разъем Micro USB.

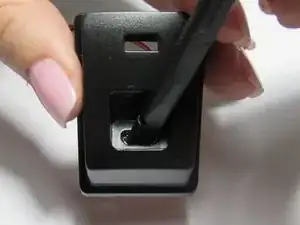

Используйте черный пластиковый инструмент, чтобы
