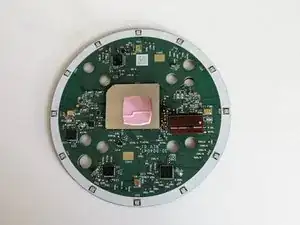

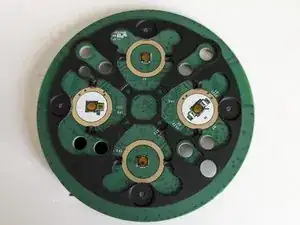

Замена платы микрофона/светодиодов/кнопок Echo Dot 3
В этом руководстве я покажу, как заменить плату Echo Dot, на которой расположены светодиоды, микрофон и кнопки. Это не займёт много времени — всего несколько винтов!
Шаг 1

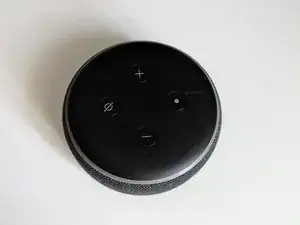

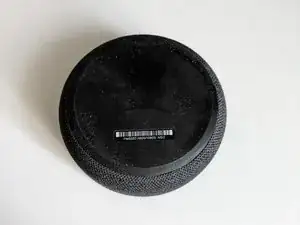

Поверните устройство так, чтобы штрихкод был сверху, а кнопки — внизу.
Шаг 2

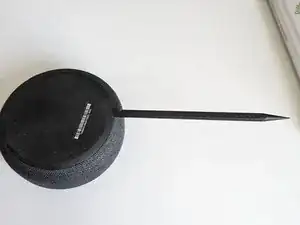

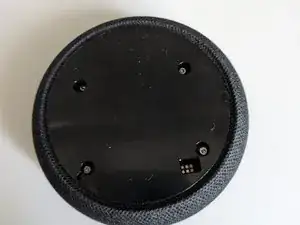

С помощью лопатки подденьте крышку.
Под крышкой есть клей, поэтому лучший способ снять её — пройти по периметру лопаткой.
Шаг 3

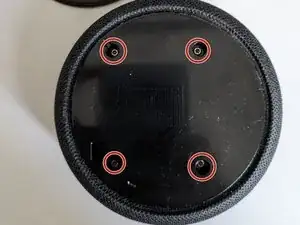

Отвинтите 4 винта Torx T6 с помощью соответствующего отвёртки.

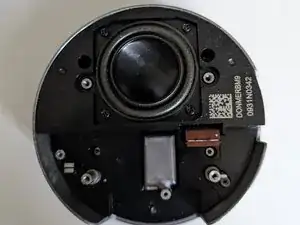

После откручивания вы можете медленно приподнять корпус, и перед вами откроется внутренность устройства!
Шаг 4

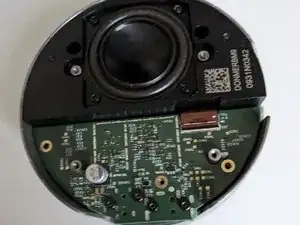

Отвинтите 3 винта Torx T6,
и отведите разъём плоского кабеля.
После этого очень осторожно снимите плату/блок питания (точное наименование неизвестно).
Шаг 5

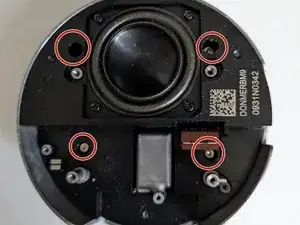

Снимите 4 винта Torx T6 (2 разных длины!)
Медленно снимите центральную часть
Будьте очень осторожны при снятии центральной части, чтобы не повредить кабель!
Шаг 6

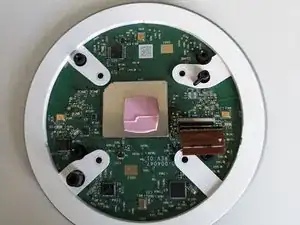

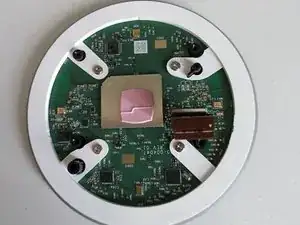

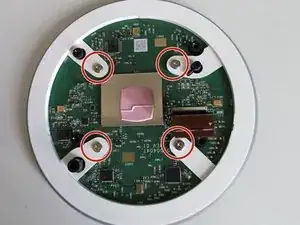

Снимите 4 винта Torx T6,
и приподнимите пластиковую деталь, чтобы её снять.
Шаг 7

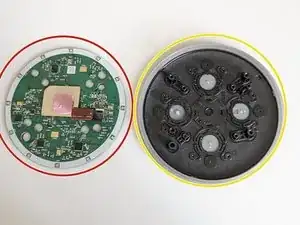

Просто переверните устройство, чтобы разделить:
Материнскую плату и
Кнопки друг от друга.
Заключение
Поздравляем! Чтобы собрать Echo Dot обратно, просто выполните инструкции в обратном порядке. Хорошего дня!
Перевод руководства с ifixit.com
