Замена твитера Altec Lansing inMotion iM9

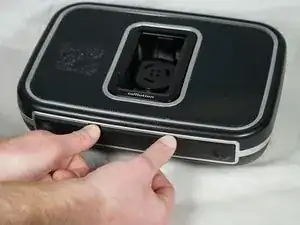

Осторожно надавите на две защёлки в верхней части крышки отсека для батарей.

Удерживая их нажатими, медленно потяните крышку на себя.

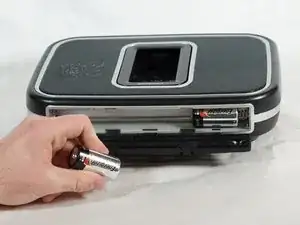

После открытия крышки выньте четыре батареи вручную.

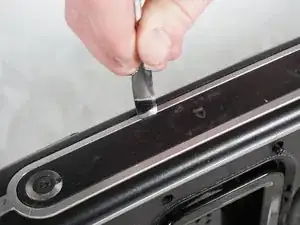

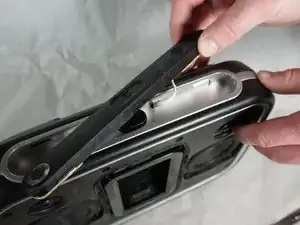

Отожмите панель управления на верхней части динамика с помощью металлической лопатки. Возможно, потребуется приложить значительную силу.

Начните с середины и двигайтесь по периметру.

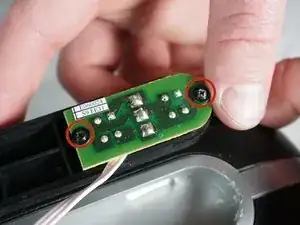

Отвинтите две винты 7 мм крестовой отвёрткой Phillips #1, удерживающие плату кнопки громкости на панели управления.

Также снимите один винт 7 мм с платы кнопки питания на противоположной стороне.

Под кнопкой извлечения находится небольшая пластиковая деталь — её можно просто снять и отложить в сторону.

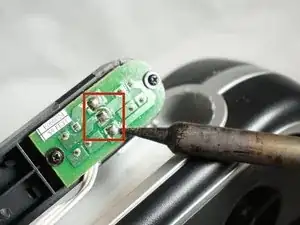

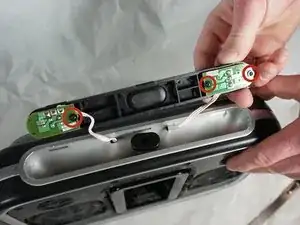

Разпаять три паяных соединения, соединяющих провода с платой кнопки громкости.

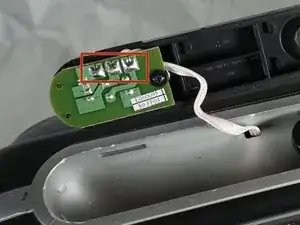

То же самое выполните с платой кнопки питания на другой стороне (плата с одним винтом).

Вытяните провода, приложив достаточную силу.

Если вы не знакомы или не уверены в пайке, воспользуйтесь этим руководством

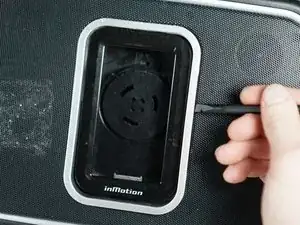

Осторожно отожмите серебристую пластиковую окантовку док-станции для iPod с помощью пластиковой лопатки.

Лучше начинать сверху или снизу, затем двигаться по периметру, если окантовка ещё не вышла.

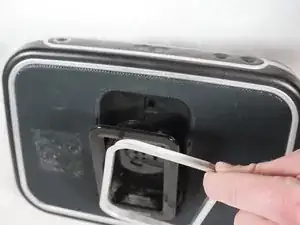

Снимите серебристую окантовку.

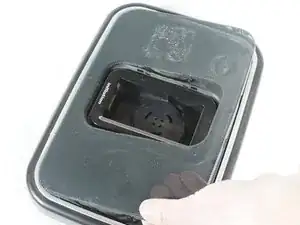

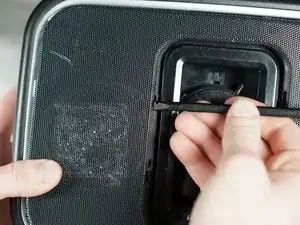

Отожмите металлическую сетку, проводя пластиковой лопаткой по внутренней стороне сетки.

Как только она ослабнет, приподнимите металлическую сетку.

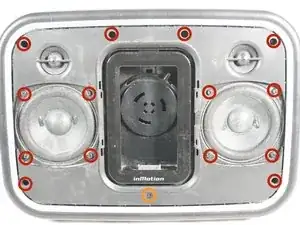

Удалите четырнадцать винтов 30 мм крестовой отвёрткой Phillips #1.

Удалите винт 7 мм крестовой отвёрткой Phillips #1.

Аккуратно раздвиньте переднюю и заднюю панели корпуса в углу динамика.

Много кабелей всё ещё подключено, поэтому будьте очень осторожны при разъединении панелей корпуса.

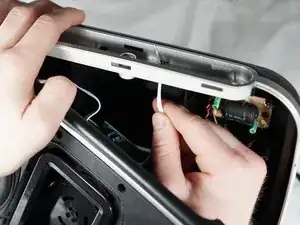

Протяните белые проводники кнопок через отверстие в верхней части корпуса динамика.

Снимите клей с красного и чёрного проводов пальцами.

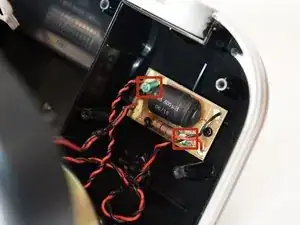

Осторожно: не прикасайтесь к зелёным конденсаторам, иначе можно получить удар током.

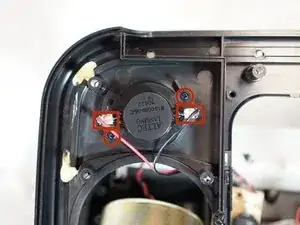

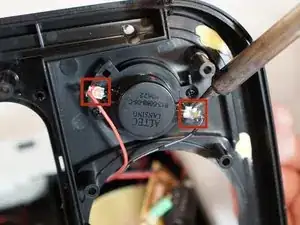

Снимите провода динамика, распаяв два паяных соединения по противоположным сторонам твитера.

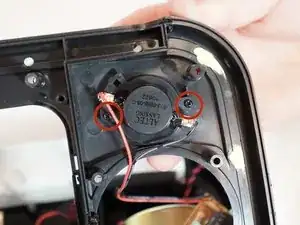

Чтобы полностью извлечь твитер из устройства, отвинтите два винта 7 мм — твитер освободится.

Повторите предыдущие инструкции, чтобы снять второй твитер на противоположной стороне динамика.
