Замена материнской платы Amazon Echo Dot 3-го поколения

Электроника

Если у вашего Amazon Echo Dot 3-го поколения возникают аппаратные проблемы, но приложение все еще функционирует, возможно, понадобится заменить материнскую плату. Следуйте этому руководству для выполнения замены.

Материнская плата, или основная плата, Echo Dot является центром управления, из которого ваше устройство получает все команды. Если ваша основная плата не работает должным образом, ее необходимо заменить.

Перед заменой основной платы проверьте ваше устройство на наличие других причин неисправности. Например, если вы обнаружите, что Alexa не реагирует на вас, но индикаторы работают, возможно, проблема связана с динамиком.

Перед началом убедитесь, что Echo Dot выключен и отключен от внешнего источника питания.

Шаг 1

Переверните Echo Dot так, чтобы штрих-код смотрел вверх, что даст вам доступ к нижней части устройства.

Шаг 2

Используйте лопатку, чтобы осторожно приподнять клейкое покрытие между корпусом и устройством.

Шаг 3

Используйте отвертку Torx T6, чтобы удалить четыре винта по 7,2 мм, расположенные в углах устройства.

Не забудьте сохранить винты в безопасном месте для процесса сборки.

Шаг 4

Осторожно приподнимите корпус устройства, начиная с одной стороны.

Если корпус застрял, используйте лопатку, чтобы аккуратно освободить его вдоль краев.

Будьте осторожны и не повредите внутренние компоненты устройства.

Шаг 5

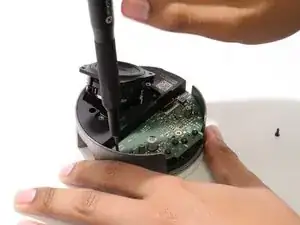

Удалите четыре винта по 6,2 мм с материнской платы с помощью отвертки Torx T6.

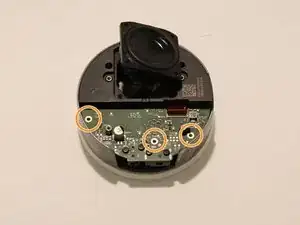

Удалите три винта по 9,4 мм с материнской платы с помощью отвертки Torx T6.

Шаг 6

С помощью пинцета снимите соединительный провод, соединяющий материнскую плату и устройство.

Удалите старую материнскую плату и замените ее новой.

ЗаключениеПеревод руководства с ifixit.com
