Замена основной платы Altec Lansing VersA Smart

Снимите внешнее резиновое покрытие.

Используйте синюю пластиковую монтажную лопатку, чтобы снять внешнюю переднюю панель динамика, поместив её в небольшой зазор внизу.

Примените рычажное движение: нажмите инструментом вниз, поднимая переднюю панель динамика.

Снимите переднюю панель динамика, захватив её пальцами.

Повторите с обратной стороны, чтобы снять вторую переднюю панель динамика.

Разместите колонку так, чтобы кнопки громкости были направлены от вас, а кнопки Bluetooth и питания находились слева.

Выверните семь винтов 14 мм крестовой отверткой Phillips #1.

Поверните колонку так, чтобы кнопки Bluetooth и питания теперь оказались справа.

Разделите две панели вдоль сгиба.

Для разделения панелей может понадобиться синяя пластиковая монтажная лопатка.

Снимите панель без кнопок, чтобы открыть внутреннюю часть устройства.

Основная плата и все внутренние компоненты находятся под этой панелью.

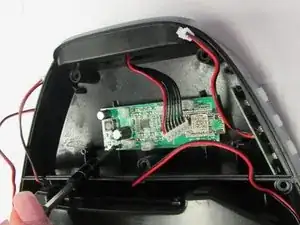

Отсоедините пять кабельных соединений (для платы громкости, платы Bluetooth, динамиков и microUSB) от их разъёмов на основной плате, слегка потянув.

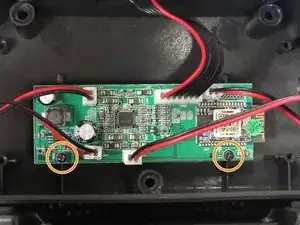

Выверните два винта 9 мм, удерживающих основную плату, отверткой Torx T5.

Извлеките основную плату.
