Замена низкочастотного излучателя в колонке Altec Lansing inMotion iM9
Низкочастотный излучатель — это часть динамика, воспроизводящая звуки низкой частоты. Замена излучателя требует снятия батарей, кнопок громкости и питания, а также материнской платы. Необходимы навыки пайки; для дополнительной помощи обратитесь к этому руководству по пайке.
Шаг 1
Аккуратно нажмите на два фиксатора в верхней части крышки отсека батареек.
Удерживая их, медленно потяните крышку на себя.
Шаг 2
После открытия крышки извлеките четыре батарейки вручную.
Шаг 3
Отсоедините панель управления сверху колонки при помощи металлической лопатки. Может потребоваться приложить значительное усилие.
Начинайте в центре и двигайтесь по периметру.
Шаг 4
Используя отвертку Phillips #1, выкрутите два винта длиной 7 мм, крепящих плату кнопки громкости к панели управления.
Также выкрутите один 7-миллиметровый винт с платы кнопки питания на противоположной стороне.
Под кнопкой извлечения находится небольшая пластиковая деталь, которую можно снять и отложить в сторону.
Шаг 5
Распаяйте три паяных соединения, подключенных проводами к плате кнопки громкости.
Аналогично поступите с платой кнопки питания на другой стороне (плата с одним винтом).
Вытяните провода, прикладывая значительное усилие.
Если Вы не знакомы или не уверены в навыках пайки, воспользуйтесь этим руководством.
Шаг 6
Аккуратно подденьте пластиковую серебристую окантовку док-разъема для iPod с помощью пластиковой лопатки.
Лучше начать сверху или снизу, а затем двигаться по периметру, пока деталь не освободится.
Снимите серебристую окантовку.
Шаг 7
Подденьте металлическую сетку, продвигая пластиковую лопатку по внутреннему краю сетки.
Когда сетка ослабнет, поднимите её вверх.
Шаг 8
Выкрутите четырнадцать 30-миллиметровых винтов отверткой Phillips #1.
Выкрутите 7-миллиметровый винт отверткой Phillips #1.
Шаг 9
Осторожно разъедините переднюю и заднюю части корпуса в одном из углов колонки.
Множество кабелей остаются подключенными, поэтому разъединяйте части корпуса очень аккуратно.
Шаг 10
Протяните белые кабели кнопок через отверстие в верхней части корпуса колонки.
Шаг 11
Пальцами снимите клей с красного и чёрного кабелей.
Шаг 12
Не прикасайтесь к зелёным конденсаторам — это может привести к удару током.
Шаг 13

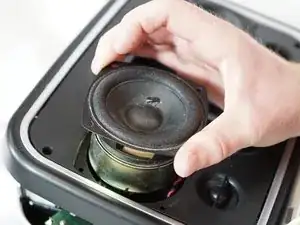

Извлеките низкочастотный излучатель вместе с подключенным кабелем из передней части колонки.
Шаг 14

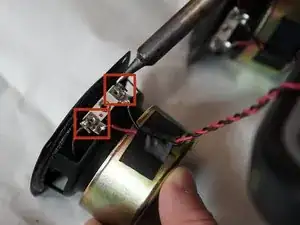

Распаяйте кабель от низкочастотного излучателя.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
