Замена звукового конуса Insignia NS-PLTPSP13
В этом руководстве объясняется, как заменить звуковой конус Insignia NS-PLTPSP13.
Шаг 1
Используйте пинцет, чтобы приподнять угол сетки, пока не появится зазор.
Шаг 2
Когда зазор станет достаточно большим, вставьте металлическую лопатку и уберите пинцет.
Шаг 3
Теперь возьмите отвертку J0 JIS, чтобы снять семь винтов по 5 мм на пластиковом корпусе динамика.
Не забудьте про винт на задней стороне динамика, он может быть закрыт белой наклейкой, и это помешает вам снять пластиковую крышку.
Шаг 4
После того как все семь винтов по 5 мм сняты, снова используйте металлическую лопатку, чтобы приподнять пластиковый корпус динамика.
Шаг 5

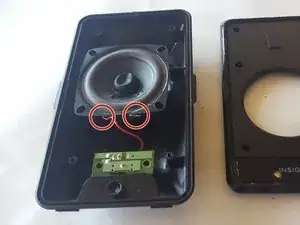

Чтобы разбирать динамик дальше, есть еще два винта по 5 мм на зеленой печатной плате, которые фиксируют динамик и плату. Открутите их отверткой J0 JIS.
Шаг 6
Следуйте руководству по пайке и распайке соединений, чтобы распаять звуковой конус с печатной платы.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
