Замена печатной платы Insignia NS-PLTPSP13
В этом руководстве показано, как заменить печатную плату вашего динамика Insignia NS-PLTPSP13.
Шаг 1

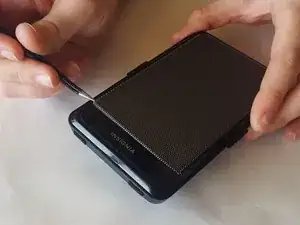

Используйте пинцет, чтобы поднять угол сетки, пока не образуется зазор.
Шаг 2

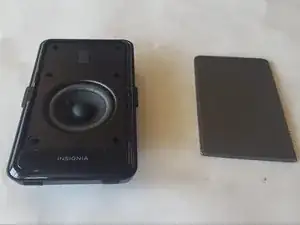

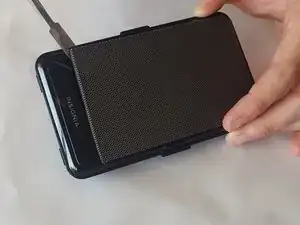

Когда зазор станет достаточно большим, вставьте металлическую лопатку и уберите пинцет.
Шаг 3

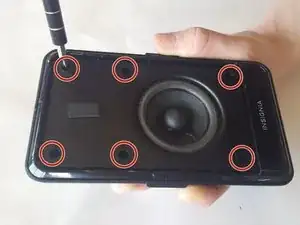

Теперь возьмите отвертку J0 JIS, чтобы удалить семь 5-мм винтов на пластиковом корпусе динамика.

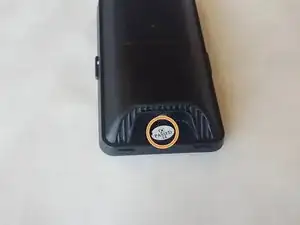

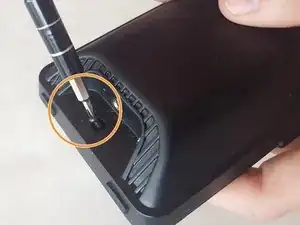

Не забудьте про 5-мм винт на задней стороне динамика, он может быть скрыт белой наклейкой и не даст вам снять пластиковую крышку.
Шаг 4

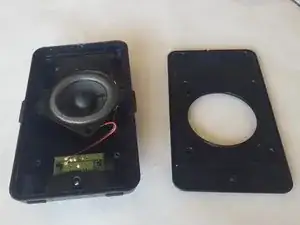

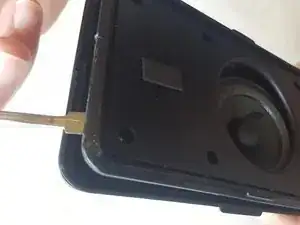

После того как все семь 5-мм винтов будут сняты, снова используйте металлическую лопатку, чтобы поддеть пластиковый корпус от динамика.
Шаг 5

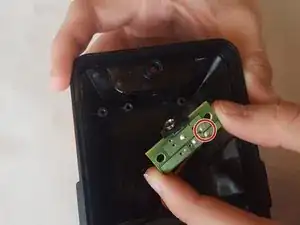

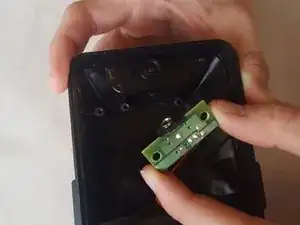

Для дальнейшего разборки динамика также есть два 5-мм винта на зеленой печатной плате, которые крепят динамик к печатной плате. Открутите их отверткой J0 JIS.
Шаг 6

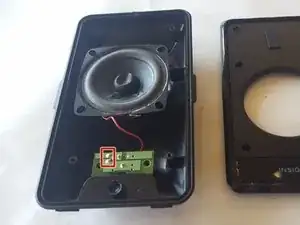

Следуйте инструкции по пайке и отпайке соединений, чтобы отпаять соединение печатной платы с конусом динамика.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
