Sony BDP-s7200 Замена материнской платы
Если какие-либо порты на задней панели вашего Blu-ray плеера сломаны или не работают, возможно, потребуется полностью заменить материнскую плату, так как к ней они подключены.
Материнская плата — это «мозг» Blu-ray плеера, и без неё плеер не сможет ничего выполнять. Она также соединяет многие другие компоненты устройства, поэтому часто именно она становится источником неисправности. Тем не менее ошибка может быть вызвана и не материнской платой. Рекомендуем предварительно просмотреть руководство по устранению неполадок для этого устройства, чтобы подтвердить, что проблема действительно в материнской плате.
Это руководство покажет, как быстро и просто заменить материнскую плату.
Шаг 1
Снимите крышку лотка диска с устройства.
Шаг 2
С помощью крестовой отвертки Phillips #2 выньте пять винтов 9 мм с нижней части устройства.
Снимите металлическую крышку.
Шаг 3
С помощью крестовой отвертки Phillips #2 выньте шесть винтов 9 мм с задней части устройства.
Шаг 4
Снимите заднюю панель и удалите её с устройства.
Шаг 5
С помощью пластикового инструмента для вскрытия отожмите одну из защёлок на нижней части устройства.
Удерживая защёлку открытой, вставьте пику для вскрытия между инструментом и защёлкой.
Повторите это для остальных 3 защёлок.
Шаг 6
Поместите руки на два чёрных круга на нижней части устройства.
Потяните за чёрные круги, чтобы снять устройство с передней панели.
Шаг 7
С помощью крестовой отвертки Phillips #2 выньте семь винтов 9 мм с верхней части устройства.
Той же отвёрткой выньте три винта 9 мм с задней части устройства.
Той же отвёрткой выньте один винт 9 мм, который всё ещё соединяет маленький металлический зажим с передней частью устройства.
Шаг 8
Снимите маленький металлический зажим на передней части устройства.
Снимите металлическую крышку на верхней части устройства.
Шаг 9

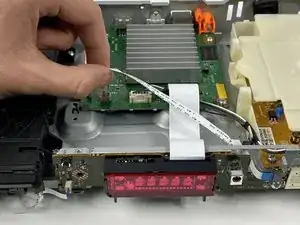

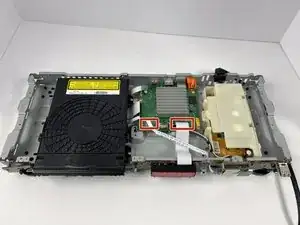

Отсоедините ленточные кабели, подключенные к плате передней панели.
Тяните крепко, но не слишком сильно, чтобы не повредить ленточный кабель.
Шаг 10

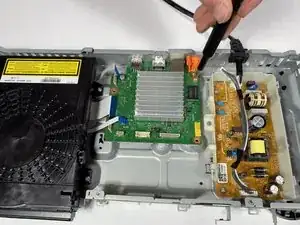

Отсоедините кабель, подключённый к блоку питания.
Шаг 11

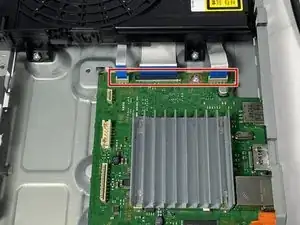

Отсоедините ленточные кабели, которые соединяют материнскую плату с дисковым приводом.
Тяните крепко, но не слишком сильно, чтобы не повредить ленточные кабели.
Шаг 12

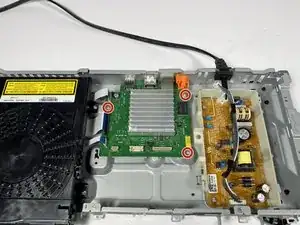

Выньте три винта с помощью крестовой отвертки Phillips #2.
Не пытайтесь удалить. Существует ещё один винт на задней части устройства.
Выньте винт на задней части устройства той же отвёрткой.
Шаг 13

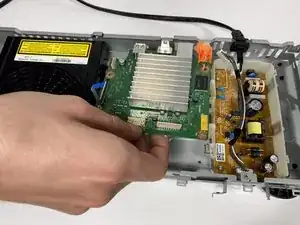

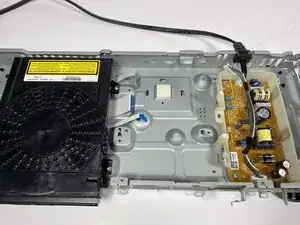

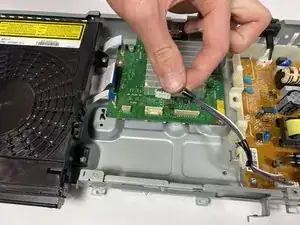

Поднимите материнскую плату с передней части и аккуратно извлеките её.
На нижней части есть небольшой квадратный клейкий элемент. Оставьте его на месте для повторной сборки.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
