Замена лазерной линзы Sony BDP-SX1000

Переверните Sony BDP-SX1000 так, чтобы нижняя часть была вверх.

Снимите четыре винта Phillips #0 2 мм в верхней части устройства.

Удалите остальные винты Phillips #0 J0 мм из устройства.

Снимите уплотнители внизу и в углах остриём отвертки. Удалите винты Phillips #0 J0 мм под уплотнителями.

Снимите заднюю крышку Sony BDP-SX1000, чтобы вы могли увидеть внутренности устройства. Две крышки соединены двумя проводами. Маленький провод с правой стороны верхней крышки присоединяется к правой стороне нижней крышки или к чёрному разъёму. Большой провод с левой стороны верхней крышки присоединяется к левой стороне нижней крышки или к белому разъёму.

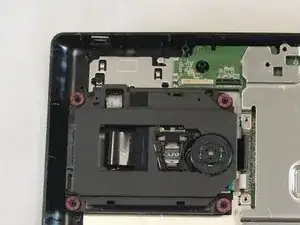

Лентовый кабель обведён на первой фотографии. Лоток, отмеченный прямоугольной рамкой, удерживает лентовый кабель, лазерную линзу и капстановый мотор, который вращает диск. Лоток соединён белой лентой с синими полосками с белым разъёмом, который также обведён на первой фотографии.

Отсоедините лоток от нижней крышки, вынув маленькую белую ленту из белого разъёма.

Снимите винты Phillips #0 J0 мм, показанные на первой картинке, чтобы отсоединить мотор перемещения от лотка с лазером.

Снимите белую деталь, которая крепит лазерную линзу к мотору перемещения, и также извлеките мотор перемещения.

Подденьте чёрную защёлку коннектора лентового кабеля пальцем, чтобы поднять её (это показано прямоугольником на первой фотографии).

Осторожно извлеките ленту. (Не используйте отвертки для открытия разъёмов лентовых кабелей — это может повредить контакты).

Теперь извлеките ленту из-под металла, обведённого красным.

Снимите крышку лотка сверху, как показано на третьем изображении.

Снимите винт Phillips #0 J0 мм, показанный на первой картинке. Этот винт удерживает металлический стержень от выскальзывания. Лазерная линза с одной стороны закреплена на этом металлическом стержне, а с другой стороны к нему присоединён мотор перемещения.

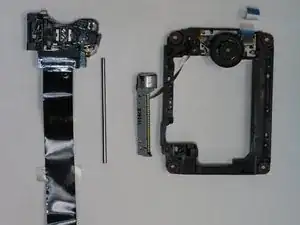

Выдвиньте стержень из посадочного места. Это отсоединит лазерную линзу и лентовый кабель от лотка.

Выполнив шаги по замене лентового кабеля, вы прошли необходимые этапы для извлечения лазерной линзы.

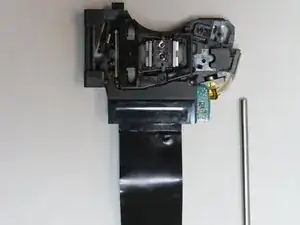

Теперь вы можете извлечь лазерную линзу.
