Sony BDP-s7200 Замена платы блока питания
Если ваш Blu-ray плеер не включается, рассмотрите возможность обращения к странице по устранению неполадок, чтобы убедиться, что проблема не в плате блока питания. Иногда в доме происходит скачок напряжения, и ваш плеер не был подключён к сетевому фильтру. В таком случае плата блока питания могла выйти из строя и потребует замены. Чтобы проверить, не испорчена ли плата блока питания, осмотрите её на предмет: вздутых электролитических конденсаторов, трещин в паяных соединениях и следов ожогов. Если вы перепробовали все советы, а плеер по-прежнему не включается, плата блока питания может быть неисправна. Это руководство подробно покажет, как заменить плату блока питания.
Шаг 1
Снимите крышку лотка для диска с устройства.
Шаг 2
С помощью крестовой отвёртки Phillips #2 удалите пять винтов 9 мм с нижней части устройства.
Снимите металлическую крышку.
Шаг 3
С помощью крестовой отвёртки Phillips #2 удалите шесть винтов 9 мм с задней части устройства.
Шаг 4
Снимите заднюю панель и удалите её с устройства.
Шаг 5
С помощью пластикового инструмента для открытия подожмите одну из защёлок в нижней части устройства.
Удерживая защёлку открытой, вставьте трубчатую пиковую лопатку между инструментом и защёлкой.
Повторите это для остальных 3 защёлок.
Шаг 6
Поместите руки на две чёрные окружности в нижней части устройства.
Потяните за чёрные окружности, чтобы отсоединить устройство от передней панели.
Шаг 7
С помощью крестовой отвёртки Phillips #2 удалите семь винтов 9 мм с верхней части устройства.
Той же отвёрткой удалите три винта 9 мм с задней части устройства.
Той же отвёрткой удалите один винт 9 мм, всё ещё соединяющий маленькую металлическую пластину с передней частью устройства.
Шаг 8
Снимите маленькую металлическую пластину с передней части устройства.
Снимите металлическую крышку с верхней части устройства.
Шаг 9

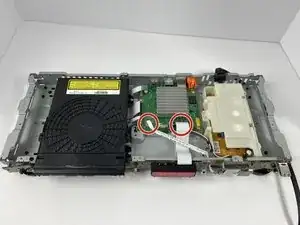

Отсоедините плоские шлейфы, подключенные к плате передней панели.
Тяните уверенно, но не слишком сильно, чтобы не повредить плоский шлейф.
Шаг 10

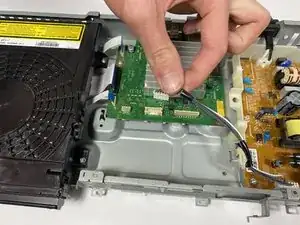

Отсоедините кабель платы блока питания, подключённый к материнской плате.
Тяните уверенно, но не слишком сильно, чтобы не повредить кабель.
Шаг 11

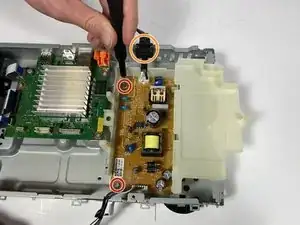

Удалите 2 винта с помощью крестовой отвёртки Phillips #2.
Выдвиньте силовой кабель из его гнезда в раме.
Шаг 12

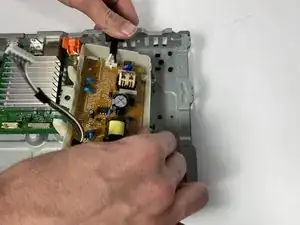

Снимите плату блока питания.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
