Sony- BDP-SX1000 Замена ленточного кабеля

Переверните Sony BDP-SX1000 так, чтобы нижняя сторона была сверху.

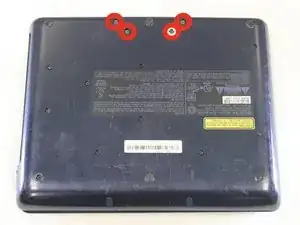

Удалите четыре винта Philips #0 2 мм в верхней части устройства.

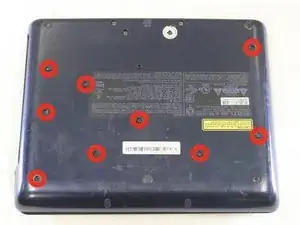

Удалите остальные винты Philips #0 J0 мм из устройства.

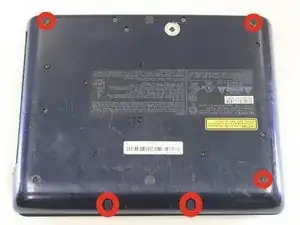

Снимите пломбы внизу и в углах лезвием отвёртки. Под пломбами снимите винты Philips #0 J0 мм.

Снимите заднюю крышку Sony BDP-SX1000, чтобы получить доступ к внутренней части устройства. Две крышки соединены двумя проводами. Малый провод на правой стороне верхней крышки подключается справа на нижней крышке — к чёрному разъёму. Большой провод на левой стороне верхней крышки подключается слева на нижней крышке — к белому разъёму.

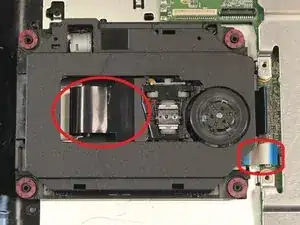

Ленточный кабель обведён на первой фотографии. Лоток, обозначенный прямоугольной рамкой, содержит ленточный кабель, лазерную линзу и шаговый двигатель, который вращает диск. Лоток соединён белым шлейфом с синими полосами с белым разъёмом, также обведённым на первой фотографии.

Отсоедините лоток от нижней крышки, вытащив белый шлейф из белого разъёма.

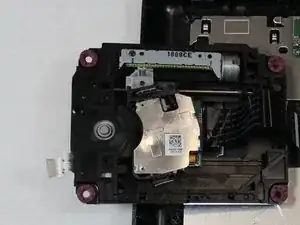

Удалите винты Philips #0 J0 мм, показанные на первой фотографии, чтобы отсоединить привод перемещения от лотка с лазером.

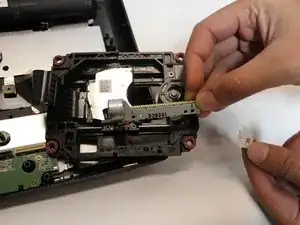

Снимите белый элемент, фиксирующий лазерную линзу к приводу перемещения, затем извлеките привод перемещения.

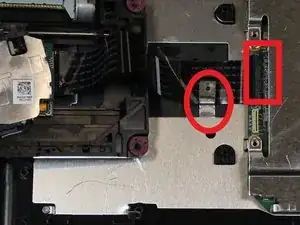

Отогните чёрную защёлку разъёма ленточного кабеля пальцем (показано прямоугольной рамкой на первой фотографии).

Аккуратно извлеките ленточный кабель. (Не используйте отвёртки для открытия разъёмов ленточных кабелей — это может повредить контакты).

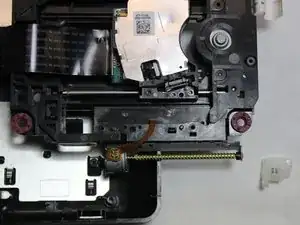

Теперь вытащите кабель из-под металлической детали, обведённой красным.

Снимите верхнюю крышку лотка, как показано на изображении три.

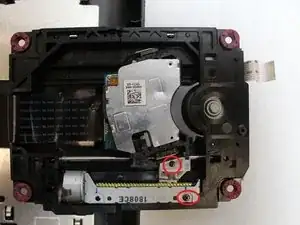

Удалите винт Philips #0 J0 мм, показанный на первой фотографии. Этот винт удерживает металлическую планку от выскальзывания. Лазерная линза с одной стороны закреплена на этой планке, с другой стороны — находится привод перемещения.

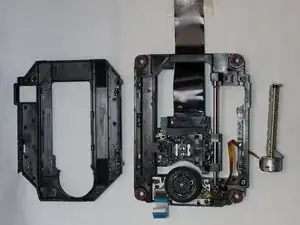

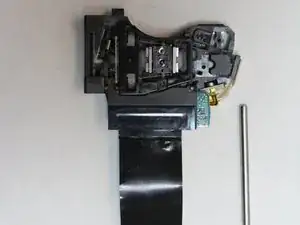

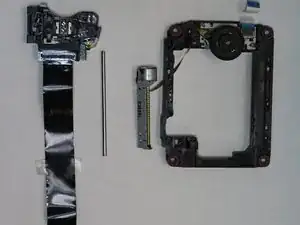

Вытяните стержень из посадочного места. Это отсоединит лазерную линзу и ленточный кабель от лотка.
