Замена динамиков Amazon Echo Show 2-го поколения

Электроника

Этот гид иллюстрирует, как заменить динамики в данном устройстве. Процесс представлен в нескольких умеренно сложных шагах, которые можно воспроизвести с использованием нескольких различных отверток.

Шаг 1

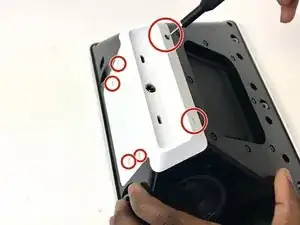

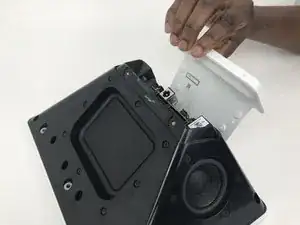

Открутите белый корпус с помощью биточка TR1, чтобы удалить винты 4 мм.

Подтяните верхнюю часть, пока корпус полностью не отсоединится.

Шаг 2

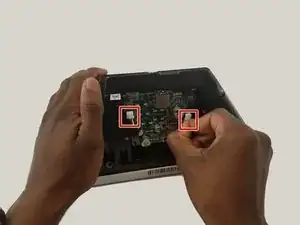

Вытащите две белые заглушки, крепко схватив их и потянув вниз, пока они не отсоединятся.

Шаг 3

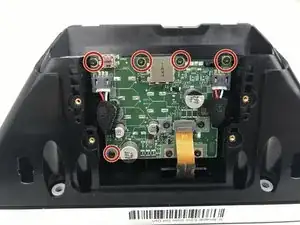

Открутите винты 4 мм с красной маркировкой с помощью биточка TR6.

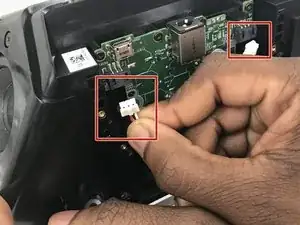

Отсоедините шлейф от печатной платы, схватив его за верхнюю часть и потянув в сторону от платы.

Шаг 4

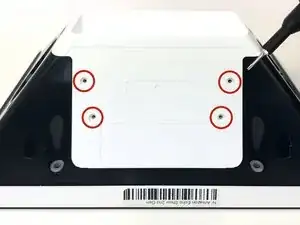

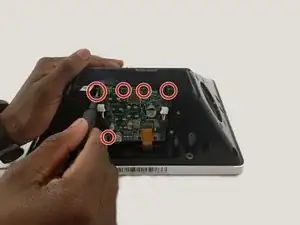

Открутите винты 4 мм с красной маркировкой с помощью биточка J1.

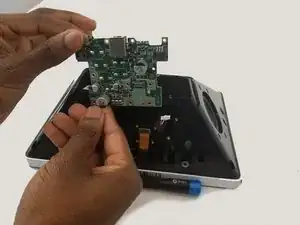

Осторожно выдвиньте звуковую карту из черного корпуса.

Шаг 5

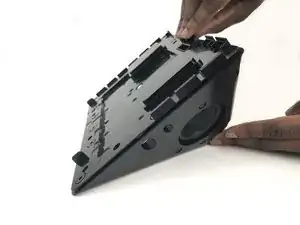

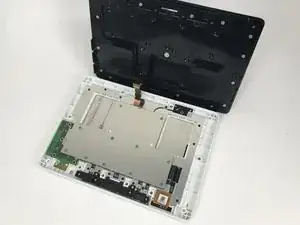

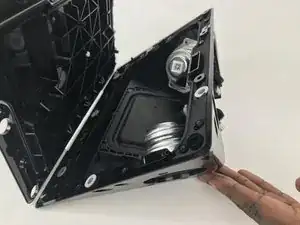

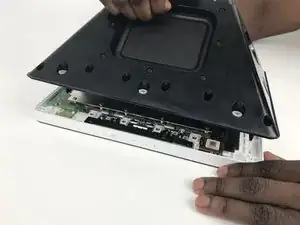

Крепко ухватитесь за белую окантовку передней части устройства одной рукой, в то время как другой потяните назад черную заднюю часть устройства.

Шаг 6

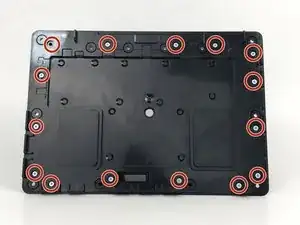

Открутите все указанные винты с помощью отвертки.

Осторожно снимите накладку с устройства.

Шаг 7

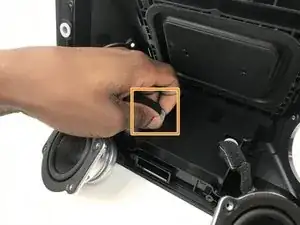

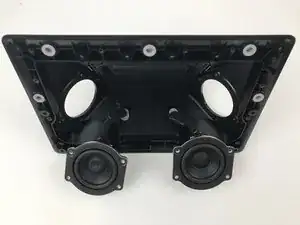

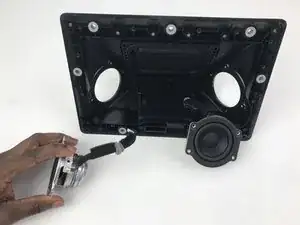

После откручивания динамиков аккуратно извлеките накладку, покрытую поролоном, как указано в оранжевом квадрате.

Шаг 8

Перевод руководства с ifixit.com
