Замена блока питания Epson Powerlite 460

Электроника

Следуйте этому руководству, чтобы удалить и заменить блок питания в Epson Powerlite 460.

Внутренний блок питания обеспечивает питание устройства, что позволяет ему включаться и выключаться.

Если устройство не включается при подключении к сети или включается и выключается, это может указывать на проблему с внутренним блоком питания. Ознакомьтесь с руководством по устранению неполадок для этого устройства; другие части устройства подключены к источнику питания и могут помочь решить другие проблемы с блоком питания.

Шаг 1

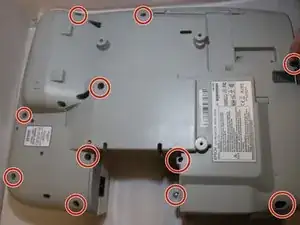

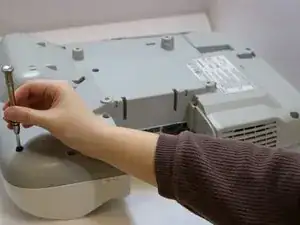

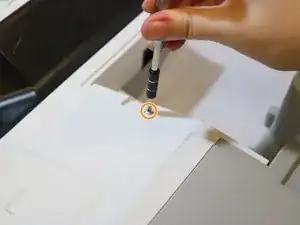

Удалите одиннадцать винтов 13,3 мм с помощью отвертки Phillips #2.

Снимите нижнюю крышку проектора.

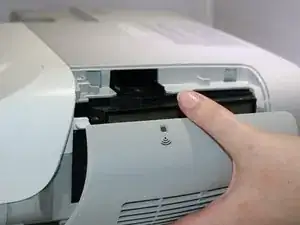

Переверните устройство и снимите крышку воздушного фильтра.

Шаг 2

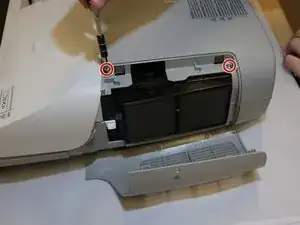

Удалите два винта 13,3 мм с верхней крышки рядом с крышкой воздушного фильтра.

Удалите один винт 13,3 мм над панелью подключения.

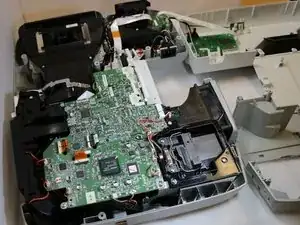

Снимите верхнюю крышку и положите ее в сторону, подключенную к блоку питания.

Крышка будет подключена шлейфовыми кабелями. Вам не нужно отключать их для завершения этого ремонта, но это может упростить задачу.

Шаг 3

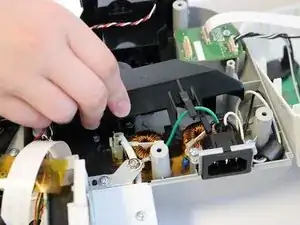

Используя отвертку Phillips #2, удалите шесть винтов 13,3 мм на черной крышке из АБС и входе переменного тока над блоком питания.

Поднимите крышку и вход и положите их в сторону.

Шаг 4

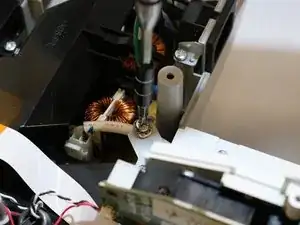

Используя отвертку Phillips #2, удалите винт 7,7 мм, прикрепленный к кольцевому клемме.

Шаг 5

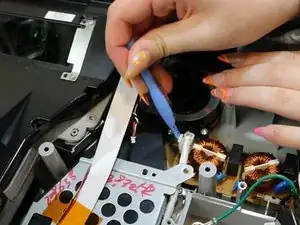

Используя инструмент для открытия, отсоедините белый кабель, нажав на боковые зажимы.

Шаг 6

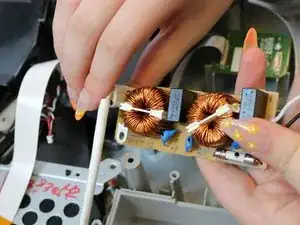

Используя инструмент для открытия или лопатку, отсоедините блок питания от основания.

Удалите блок питания.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
