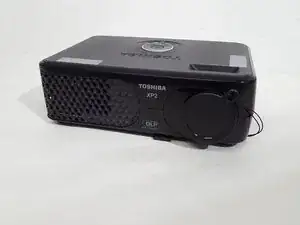

Замена предохранителя Toshiba TDP-XP2
В редком случае перегрузки питания, если устройство не подключено к розетке с защитой от перенапряжения, предохранитель перегорает и требует замены. В этом руководстве показано, как полностью разобрать проектор, чтобы добраться до предохранителя и заменить его.
Шаг 1

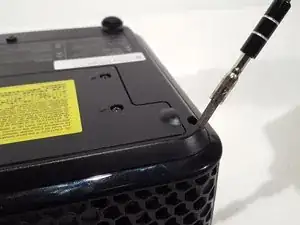

Начните с выкручивания двух винтов на нижней части устройства, как показано.
Шаг 2

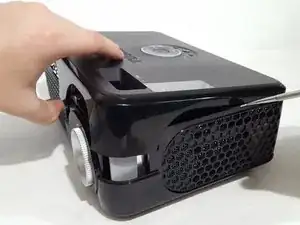

Снимите верхнюю пластиковую крышку устройства. Задняя часть защёлкивается, поэтому для её поддевания полезно использовать инструмент для вскрытия.

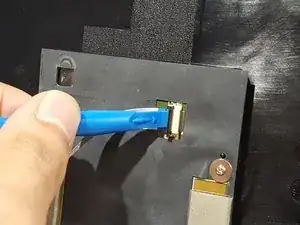

Отсоедините ленточный кабель, прикреплённый к только что снятой пластиковой детали. Запомните его ориентацию для последующей сборки.
Шаг 3

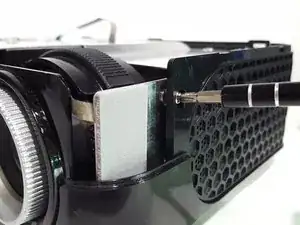

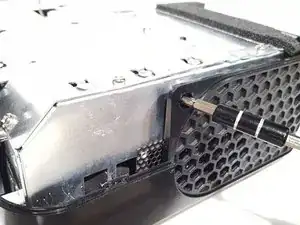

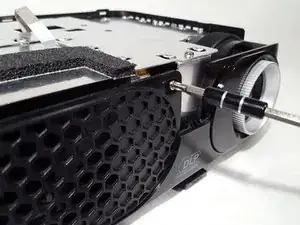

Удалите винты корпуса, расположенные по окружности устройства.
Шаг 4

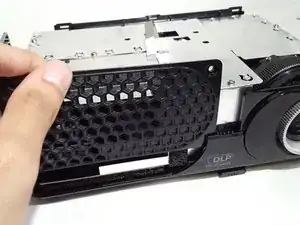

Снимите пластиковые панели с корпуса.
Шаг 5

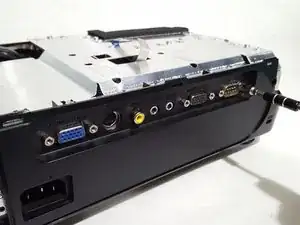

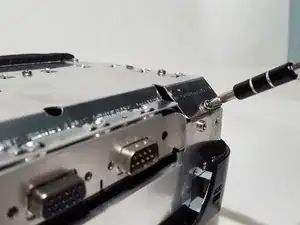

Выверните винты с панели портов ввода/вывода.

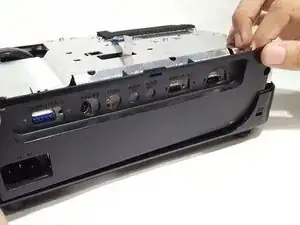

Поднимите панель и снимите её.
Шаг 6
Отвинтите винты крепления металлического экрана, чтобы снять его.
Шаг 7

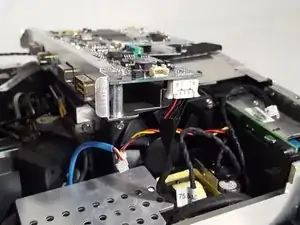

Отсоедините кабели от материнской платы.

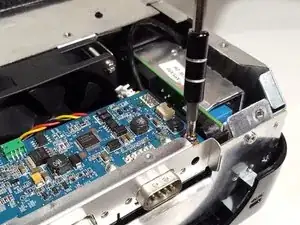

Выверните винты крепления материнской платы и извлеките её из устройства.
Шаг 8
Отсоедините кабель с нижней части материнской платы, чтобы полностью её удалить.
Шаг 9

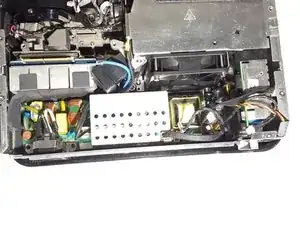

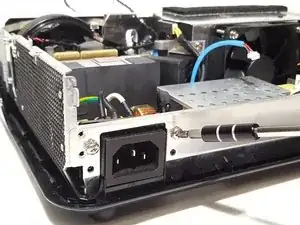

Открутите блок питания на задней панели.
Шаг 10
Отсоедините кабели от платы блока питания.
Выверните винты, расположенные по окружности платы, чтобы её снять.
Шаг 11

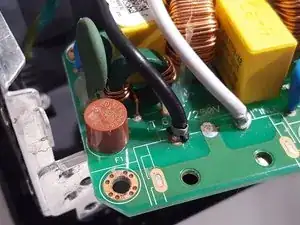

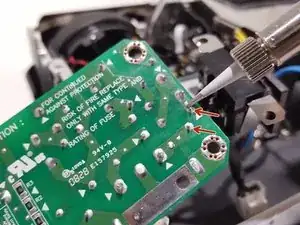

Найдите предохранитель рядом с местом установки блока питания.
Выпаяйте предохранитель и замените его на эквивалентный (выводы предохранителя для выпайки отмечены красным).
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
