Проектор — Замена платы DMD Vivitek D855ST

Сначала возьмите отвертку Phillips 00 и снимите крышку лампы.

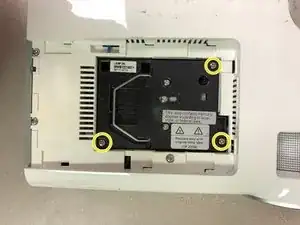

Затем ослабьте 3 невывинчиваемых винта, удерживающих лампу в проекторе, стандартной отверткой Phillips.

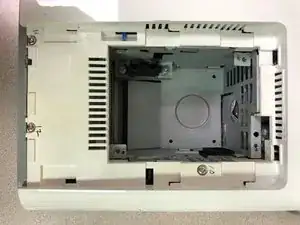

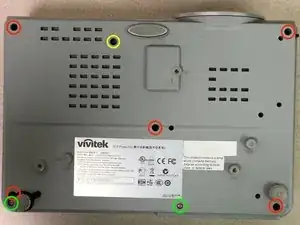

Снимите следующие 8 винтов, фиксирующих нижнюю крышку корпуса.

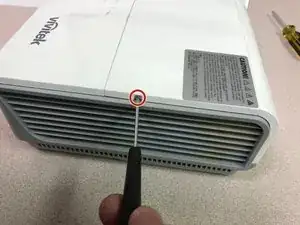

Снимите 3 винта, фиксирующих верхнюю крышку корпуса.

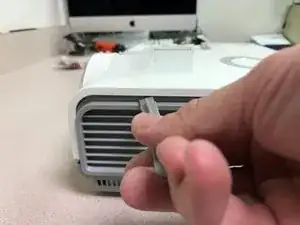

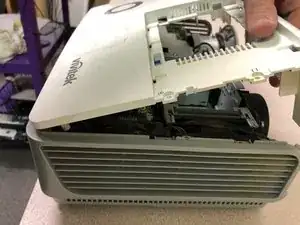

Используйте плоский конец лопатки, чтобы поддеть верхнюю крышку по бокам.

Небольшим приподнимите спереди и сдвиньте её назад по направлению к тыльной части проектора, чтобы освободить крепёжные защёлки.

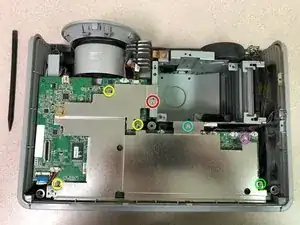

Снимите следующие 8 винтов различного размера на верхнем экране.

Винт, отмеченный красным, снимайте в самом конце. Он тугой, и после удаления остальных вы сможете повернуть экран настолько, чтобы ослабить этот винт, не сорвав резьбу.

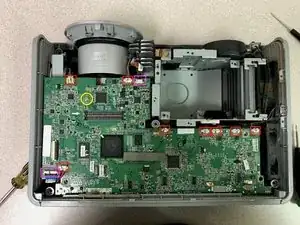

Снимите один винт и аккуратно отключите 2 ленточных кабеля и 8 разъёмов от основной платы.

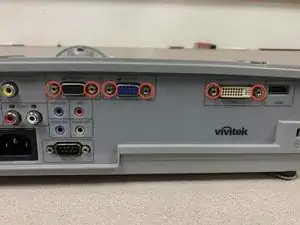

Снимите 6 стойки для видеокабелей с тыльной стороны проектора. Плоскогубцы с узкими губками ослабят их, а затем Torx-8 идеально подходит, чтобы докрутить их до конца.

Аккуратно нажмите заднюю часть видеопортов внутрь, чтобы сдвинуть плату достаточно вперёд и поднять её.

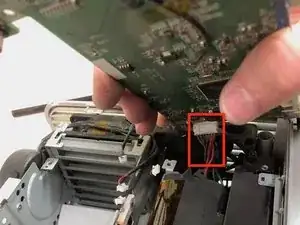

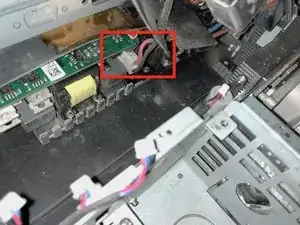

Поднимите и отключите разъём кабеля на нижней стороне платы от блока питания.

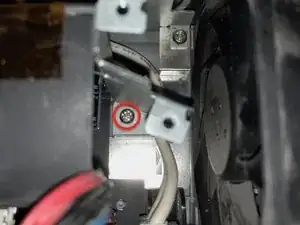

Снимите 2 винта с правой и левой стороны в нижней части, фиксирующие блок питания к шасси.

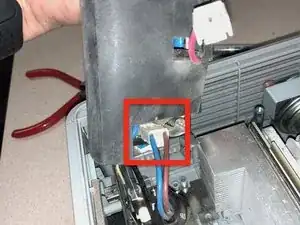

Отключите разъёмы кабелей с левой и правой сторон под блоком питания.

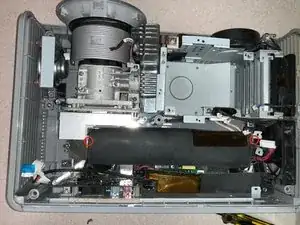

Снимите следующие 3 одинаковых винта, чтобы удалить блок объективов.

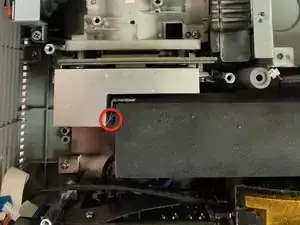

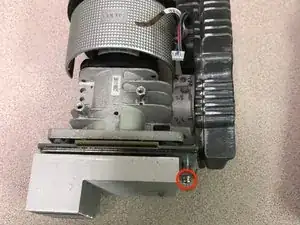

Снимите один винт и распорную планку, удерживающую радиатор на плате DMD.

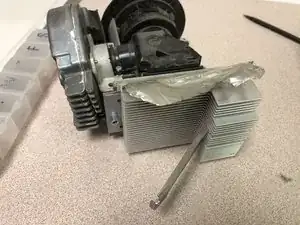

Отогните защитную ленту от радиатора в сторону блока объективов.

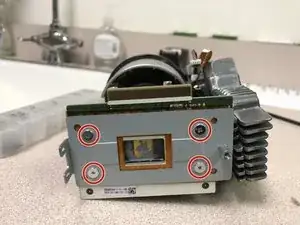

Снимите 4 винта, фиксирующие плату DMD к блоку объективов.

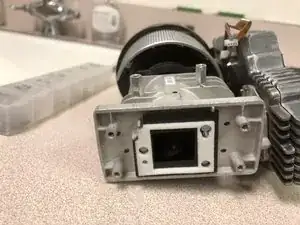

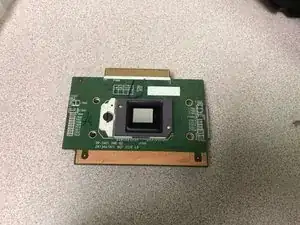

Осторожно разделите их. Они соединены термопастой.
