Замена аккумулятора Cirago M9030

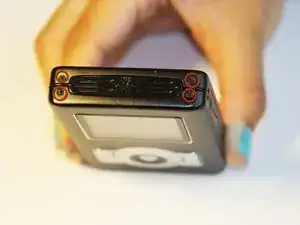

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта длиной 1.1 мм в каждом углу, расположенные в верхней части крышки.

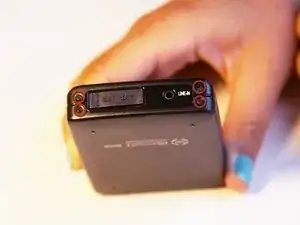

Аналогично предыдущему шагу, переверните крышку и с помощью отвертки Phillips #00 выкрутите четыре винта длиной 1.1 мм в каждом углу, расположенные в нижней части крышки.

Снимите гарантийную наклейку, расположенную по нижнему краю.

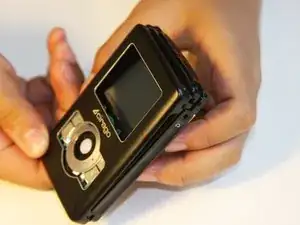

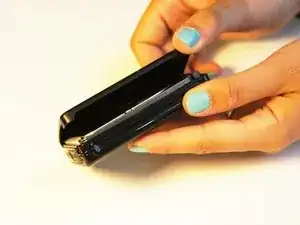

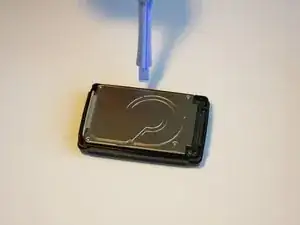

Аккуратно разберите крышку руками, разъединяя верхнюю и нижнюю части.

Ожидается, что внешний корпус легко разойдётся.

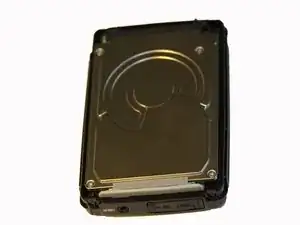

Убедитесь, что экран устройства направлен вниз.

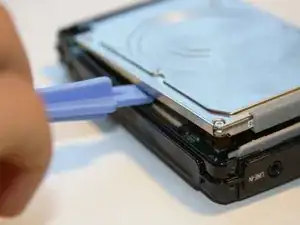

С помощью пластиковой лопатки подведите инструмент под нижний левый край жёсткого диска.

Поднимите нижний край жёсткого диска на 15 градусов от корпуса устройства.

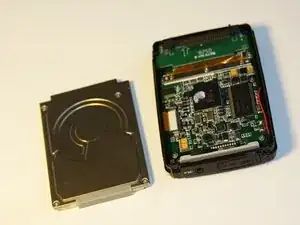

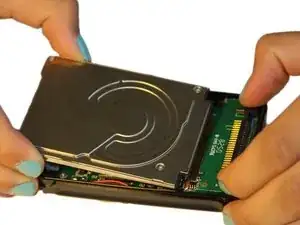

Поместите пальцы на IDE-разъёмы, аккуратно поднимите и вытяните жёсткий диск из IDE-модуля.

С помощью отвертки Phillips #00 выкрутите два винта длиной 1.5 мм, крепящие IDE-разъём к плате, расположенные в верхней части.

С помощью отвертки Phillips #00 выкрутите три винта длиной 1.5 мм на металлическом креплении.

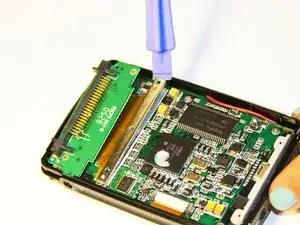

С помощью пластиковой лопатки полностью поднимите металлическое крепление с платы.

С помощью пластиковой лопатки полностью поднимите резиновый изолятор с платы.

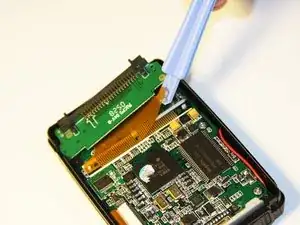

С помощью пластиковой лопатки полностью отведите шлейф от платы.

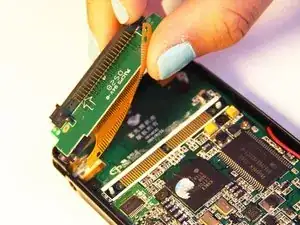

Аудиоразъём прикреплён к IDE-разъёму. Тяните под углом 45 градусов от аудиоразъёма.

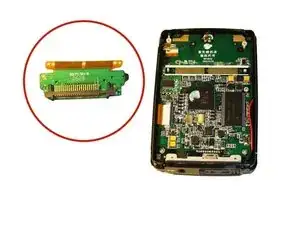

Полностью извлеките IDE-разъём из устройства.

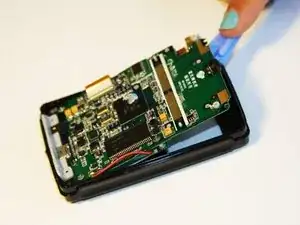

С помощью пластиковой лопатки подведите инструмент под верхний край платы.

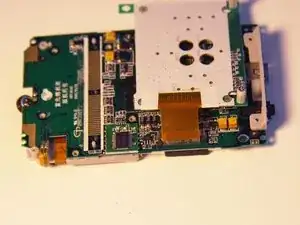

Полностью извлеките плату.

Плата должна легко выскользнуть.

Отложите переднюю крышку в сторону.

Переверните плату.

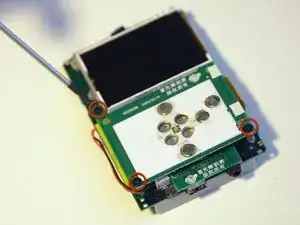

С помощью отвертки Philips #00 снимите три винта длиной 4 мм, крепящие модуль кнопок.

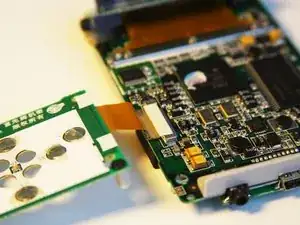

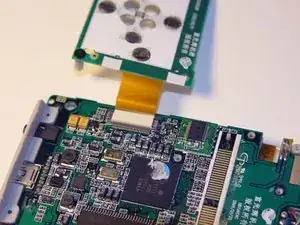

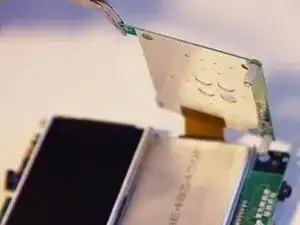

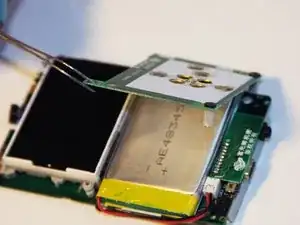

С помощью пинцета отогните модуль кнопок на 180 градусов.

Оставьте модуль кнопок подключённым шлейфом.

Переверните плату, оставив модуль кнопок подключённым.

Сложите модуль кнопок поверх платы.

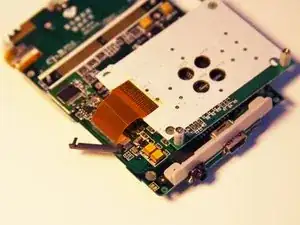

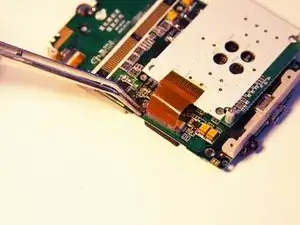

С помощью пинцета удалите фиксатор шлейфа.

Фиксатор шлейфа должен полностью отскочить от платы.

Шлейф должен легко отсоединиться от платы.

Переверните плату так, чтобы экран был вверх.

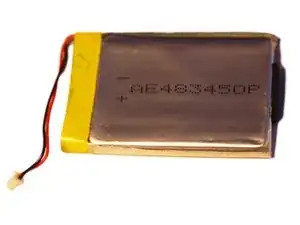

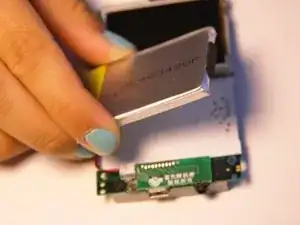

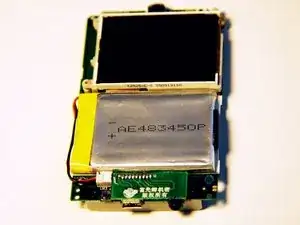

Осторожно сдвиньте аккумулятор с платы.

Оставьте кабель аккумулятора подключённым к плате.

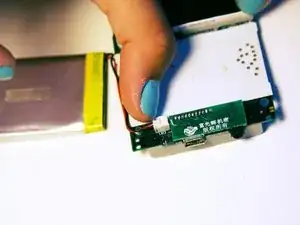

Поместите два пальца на контакты аккумулятора и аккуратно вытяните разъём питания полностью из платы.

Не тяните за провод напрямую, так как это может повредить разъём.
