Замена аккумулятора iPod Shuffle 4-го поколения

Доступ к внутренним компонентам Shuffle 4-го поколения крайне затруднён: задняя панель одновременно приклеена к передней части корпуса и зафиксирована металлическими защёлками. Маловероятно, что Вы сможете снять заднюю панель, не повредив корпус внешне и/или конструктивно.

Перед началом убедитесь, что Shuffle отключён.

Используйте сочетание инструментов для вскрытия iPod и металлических лопаток, чтобы отжать заднюю панель от корпуса Shuffle по шву, ближайшему к переключателю ВКЛ/ВЫКЛ.

Снимите заднюю панель с Shuffle.

Если имеется, удалите тонкую чёрную влагозащитную прокладку, покрывающую внутренности Shuffle.

Удалите один винт Phillips 2,1 мм, крепящий плату к передней части корпуса.

Используйте край инструмента для вскрытия iPod, чтобы приподнять фиксирующий язычок разъёма ZIF шлейфа кнопок управления.

Убедитесь, что Вы поднимаете именно подвижный фиксирующий язычок, не сам разъём.

Пинцетом аккуратно вытяните ленточный шлейф кнопок управления из разъёма.

С помощью инструмента для вскрытия iPod аккуратно отожмите аккумулятор от клеевого слоя, крепящего его к передней части корпуса.

Поднимите аккумулятор из передней части корпуса, следя за тем, чтобы не натягивать его тонкие выводы.

Вставьте наконечник металлического зонда в отверстие, сформованное в держателе платы, ближайшем к плате.

Отожмите держатель сначала от передней части корпуса, затем от боковой стороны передней части корпуса.

Снимите держатель платы с Shuffle.

Краем инструмента для вскрытия iPod надавите на разъём наушников, направляя его вниз к центру Shuffle.

Продолжайте опускать плату от верхнего края Shuffle.

Вытяните плату из передней части корпуса со стороны, ближайшей к кнопке ВКЛ/ВЫКЛ, и аккуратно выведите разъём наушников из его гнезда в передней части корпуса.

Снимите сборку платы с Shuffle.

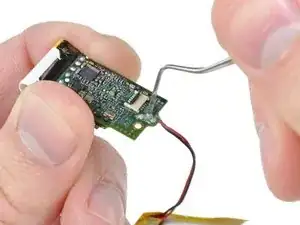

Кончиком острого металлического зонда соскребите клей, покрывающий клеммы аккумулятора рядом с разъёмом ZIF шлейфа управления.

Будьте осторожны, чтобы не замкнуть два контакта при удалении клея.

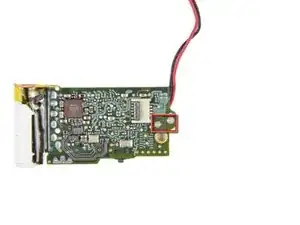

Используйте паяльник с тонким жалом, чтобы по очереди нагреть соединения аккумулятора, выделенные красной рамкой, одновременно оттягивая соответствующий вывод в сторону от другой стороны платы.

Если Вы никогда не паяли, у нас есть руководство, которое упрощает процесс.
