Замена кабеля жёсткого диска iPod 5-го поколения (Video)

Перед вскрытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано». Ползунок должен быть полностью вправо, если iPod находится перед вами экраном вниз.

Открыть iPod может быть сложно. Не расстраивайтесь, если потребуется несколько попыток, прежде чем он откроется.

Освободите первый фиксирующий зажим внизу iPod с помощью инструмента для открытия iPod. Режущая кромка инструмента должна быть обращена к металлической задней крышке, чтобы не поцарапать пластиковую переднюю часть.

Используйте эту фотографию ОТКРЫТОГО iPod для ориентира, чтобы найти места расположения удерживающих зажимов — по 4 с каждой стороны, один сверху и два снизу. Это сэкономит вам много времени и поможет избежать царапин на пластиковой крышке.

С каждой стороны iPod расположены по четыре удерживающих зажима. Инструмент для открытия iPod будет использоваться для отделения пластиковой передней части от металлической задней панели.

Вставьте инструмент для открытия iPod в левую сторону iPod, направив кромку инструмента к металлической задней панели.

Небольшая медиатор-пика очень полезна при открытии iPod. Просто вставьте её и проведите по корпусу, освобождая зажимы, чтобы упростить процесс.

Аккуратно расширьте существующий зазор, покачивая инструмент для открытия iPod и сдвигая его влево.

Продолжайте до тех пор, пока вся боковая часть iPod не ослабнет.

Затем можно вставить инструмент для открытия iPod справа от кнопки Hold. Будьте очень осторожны при вставке инструмента, так как дисплей очень хрупкий.

Осторожно проведите инструментом для открытия iPod по верхней части дисплея, следя за освобождением удерживающих зажимов.

Другие стороны iPod теперь должны легко разойтись. Если этого не происходит, используйте инструменты для открытия iPod на правой стороне так же, как на левой.

Отделите переднюю часть iPod от задней примерно на дюйм (или пару сантиметров).

Корпус iPod теперь открыт, но пока не разделяйте две половины полностью. Две плоские шлейф-ленты всё ещё соединяют заднюю панель с остальной частью iPod.

Используйте изогнутые пинцеты или инструмент для открытия iPod, чтобы приподнять коричневый фиксатор, удерживающий оранжевый шлейф батареи. Убедитесь, что вы тянете за обе стороны фиксатора. Нужно поднять коричневый фиксатор всего на 1–2 мм, чтобы освободить шлейф. Не поднимайте его выше и не снимайте фиксатор, иначе можно вытащить белый разъём вместе с ним!

Не поднимайте слишком высоко, иначе вы можете вытащить разъём батареи с платы логики.

Убедитесь, что двигаете коричневый фиксатор строго вверх. Разъём хрупкий и сломается, если сдвинуть его в сторону. У разъёма есть защёлки внизу, удерживающие шлейф на месте. Как только одна из лапок сломается, возникнут проблемы с установкой шлейфа обратно. Если она сломалась, вставьте шлейф в паз и затем задвиньте коричневый держатель, чтобы шлейф не выскальзывал.

Удалите шлейф из разъёма.

Теперь у вас останется один оранжевый шлейф, всё ещё присоединяющий переднюю часть корпуса к задней.

На этом этапе вы можете снять и заменить синие резиновые демпферы, либо продолжить разделять корпус.

Разделение корпуса не обязательно для замены батареи, но может облегчить процесс. Это требует снятия дополнительного шлейфа с риском его повреждения при удалении.

Поднимите жёсткий диск, чтобы открыть разъём шлейфа разъёма наушников (отмечен жёлтым прямоугольником).

Если демпферы жёсткого диска отслоились, убедитесь, что вернёте их с выемкой, как показано на изображении.

С помощью инструмента для открытия iPod аккуратно приподнимите коричневую защёлку разъёма шлейфа наушников. Защёлка повернётся вверх на 90 градусов, освобождая шлейф.

Используя пальцы, вытяните шлейф разъёма наушников.

Передняя и задняя части iPod теперь должны быть полностью разделены.

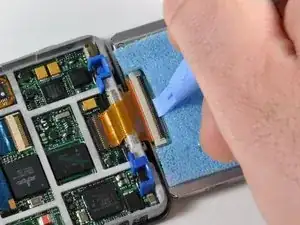

Используйте небольшой инструмент для открытия iPod, чтобы отжать чёрный шарнир, удерживающий шлейф жёсткого диска. Защёлка повернётся вверх на 90 градусов в сторону платы логики, освобождая шлейф.

Удерживая шлейф указательным пальцем, отсоедините привод от шлейфа.

Убедитесь, что резиновые боковые демпферы жёсткого диска прикреплены к устанавливаемому диску. Используйте руководство по установке резиновых боковых демпферов жёсткого диска для выполнения этой задачи.

При необходимости синяя поролоновая прокладка на жёстком диске также может потребовать переноса на заменяемый диск.

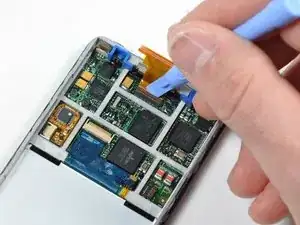

Используйте небольшой инструмент для открытия iPod, чтобы отжать коричневую скобу, удерживающую кабель жёсткого диска на месте. Защёлка повернётся вверх на 90 градусов в сторону дисплея, освобождая шлейф.

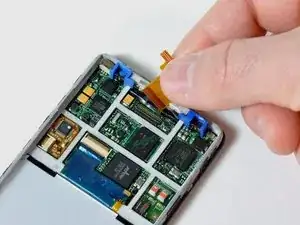

Вытяните оранжевый шлейф жёсткого диска прямо из его разъёма. Шлейф может быть приклеен к плате логики. Если шлейф не выходит сразу, аккуратно потяните его вверх, чтобы ослабить клей.
