Замена логической платы iPod 5-го поколения (Video)

Перед вскрытием iPod убедитесь, что переключатель блокировки (Hold) установлен в позицию блокировки. Ползунок должен быть полностью справа, если iPod находится перед вами экраном вниз.

Открыть iPod может быть непросто. Не расстраивайтесь, если потребуется несколько попыток, прежде чем он откроется.

Освободите первую защёлку внизу iPod с помощью инструмента для открытия iPod. Режущая кромка инструмента должна быть направлена к металлической задней крышке, чтобы не поцарапать пластиковую переднюю панель.

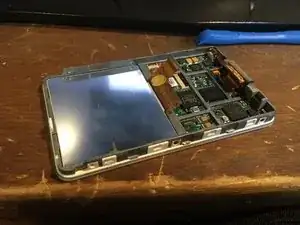

Используйте это фото ОТКРЫТОГО iPod в качестве ориентира, чтобы найти места расположения фиксирующих защёлок — по 4 с каждой стороны, одна сверху и две внизу. Это сэкономит вам массу времени и поможет избежать царапин на пластиковой крышке.

На каждой стороне iPod расположены четыре фиксирующие защёлки. Для отделения пластиковой передней панели от металлической задней части используется инструмент для открытия iPod.

Вставьте инструмент для открытия iPod в левую сторону iPod так, чтобы кромка инструмента была направлена к металлической задней крышке.

Небольшая медиатор-пластинка может значительно облегчить открытие iPod. Просто вставьте её и проведите по периметру корпуса, освобождая защёлки, чтобы ускорить процесс.

Осторожно увеличьте существующую щель, покачивая инструмент для открытия и сдвигая его влево.

Продолжайте так делать, пока вся сторона iPod не ослабнет.

Затем можно вставить инструмент для открытия iPod справа от кнопки Hold. Будьте очень осторожны при вставке инструмента — дисплей очень хрупкий.

Аккуратно проведите инструментом для открытия iPod по верхней части дисплея, следя за освобождением фиксирующих защёлок.

Остальные стороны iPod теперь должны легко отойти. Если этого не происходит, используйте инструменты для открытия iPod с правой стороны так же, как с левой.

Отделите переднюю часть iPod от задней примерно на дюйм (или на пару сантиметров).

Корпус iPod теперь открыт, но не разделяйте две половины полностью. Две ленточные плоские шлейфы всё ещё соединяют заднюю панель с остальной частью iPod.

Используйте изогнутые пинцеты или инструмент для открытия iPod, чтобы приподнять коричневый фиксатор разъёма, удерживающий оранжевый аккумуляторный шлейф. Убедитесь, что тянете за обе стороны защёлки. Нужно только приподнять коричневый фиксатор примерно на 1–2 мм, чтобы освободить шлейф. Не поднимайте сильнее и не снимайте фиксатор, иначе можно случайно вытащить белый разъём вместе с ним!

Не поднимайте слишком высоко, иначе вы вытащите разъём батареи из логической платы.

Следите за тем, чтобы коричневый фиксатор сдвигался строго вертикально вверх. Разъём хрупкий и сломается, если его сдвинуть в сторону. У разъёма есть крючки внизу, удерживающие шлейф на месте. Как только сломается одна из лапок, возникнут проблемы при обратной установке аккумуляторного шлейфа. Если он сломается, поместите шлейф в гнездо и затем вставьте коричневый держатель, чтобы шлейф не выскользнул.

Удалите шлейф из разъёма.

Теперь у вас должен оставаться один оранжевый ленточный шлейф, всё ещё соединяющий переднюю панель с задней.

На этом этапе вы можете снять и заменить синие резиновые демпферы, либо продолжить разделение корпуса.

Разделение корпуса не обязательно для замены батареи, но может облегчить процесс замены. Это требует снятия дополнительного шлейфа с риском повреждения при демонтаже.

Поднимите жёсткий диск, чтобы получить доступ к разъёму ленточного кабеля для гнезда наушников (обозначено жёлтым прямоугольником).

Если демпферы жёсткого диска оторвались, установите их обратно так, чтобы выемка была ориентирована, как на фотографии.

С помощью инструмента для открытия iPod аккуратно приподнимите коричневую защёлку разъёма ленточного кабеля гнезда наушников. Защёлка повернётся на 90 градусов вверх, освобождая ленточный кабель.

Пальцами извлеките ленточный кабель гнезда наушников.

Передняя и задняя части iPod теперь должны быть полностью разделены.

Используйте небольшой инструмент для открытия iPod, чтобы освободить чёрный шарнир, удерживающий ленточный кабель жёсткого диска. Вкладка повернётся на 90 градусов вверх в сторону логической платы, освобождая шлейф.

Удерживайте ленточный кабель указательным пальцем; отсоедините привод от ленточного кабеля.

Убедитесь, что резиновые боковые демпферы жёсткого диска прикреплены к устанавливаемому накопителю. Используйте руководство по установке резиновых боковых демпферов жёсткого диска для выполнения этой задачи.

При необходимости синяя поролоновая прокладка на жёстком диске также может потребовать переноса на заменяемый диск.

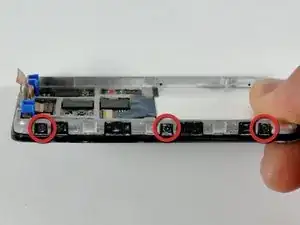

Удалите три чёрных винта с крестообразной шлицей, крепящих переднюю панель к металлическому каркасу.

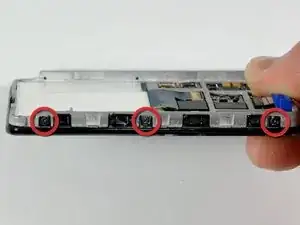

Поверните iPod на 180 градусов по горизонтали и удалите три чёрных винта с крестообразной шлицей, крепящие переднюю панель к металлическому каркасу с другой стороны.

Вы можете почувствовать некоторое сопротивление в центральной части iPod, так как там используется слабый клей, помогающий удерживать обе части вместе.

Осторожно пройдитесь по краю iPod, чтобы отделить переднюю панель от металлической рамки.

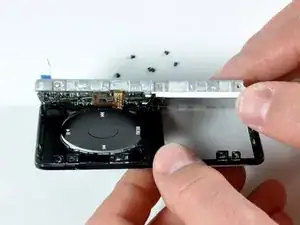

Поднимите рамку (включая прикреплённый дисплей, плату и колесико управления) от передней панели.

Перед повторной установкой рамки в переднюю панель убедитесь, что кнопка колесика управления находится на своём месте.

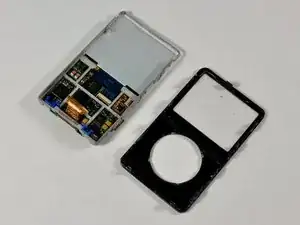

Передняя панель теперь должна быть отделена от остальной части iPod.

Поверните iPod так, чтобы чёрная пластиковая защёлка была удобнее доступна.

Используйте маленький инструмент для вскрытия iPod (или ноготь), чтобы поднять чёрную пластиковую защёлку, удерживающую шлейф дисплея. Защёлка повернётся на 90 градусов в сторону дисплея, освобождая шлейф.

Удерживайте кабель пальцем, чтобы он не поднимался вверх. Пошевелите дисплей, чтобы ослабить его в рамке, затем осторожно вытяните его наружу, чтобы освободить шлейф дисплея. Возможно, потребуется отвести кабель от двух белых выступов, которые проходят через него у края рамки.

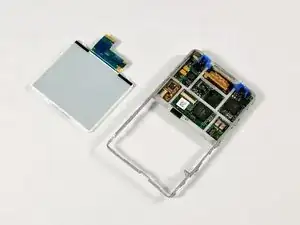

Дисплей теперь должен быть отделён от остальной части iPod.

При сборке обычно проще установить экран на место и соединить переднюю панель с рамкой со вставленным экраном перед подключением шлейфа, так как новый шлейф экрана может быть достаточно жёстким и ослабить экран при попытке подсоединить кабель.

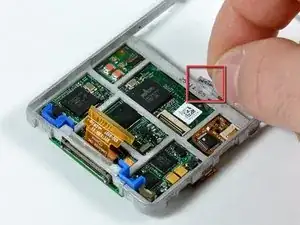

Отклейте чёрную ленту, фиксирующую серебристую заземляющую перемычку к металлической рамке.

Заземляющая перемычка очень хрупкая. Следите, чтобы не сломать её.

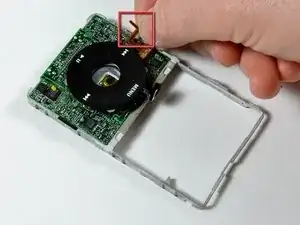

Переверните iPod и оторвите оранжевую заземляющую вкладку колесика от металлической рамки.

Убедитесь, что вы отсоединяете только тонкую заземляющую вкладку, а не широкую ленту колесика.

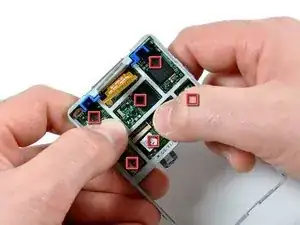

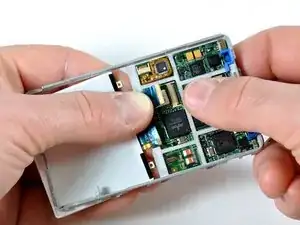

Осторожно отодвиньте плату от металлической рамки. Используйте квадраты как ориентиры для нажатия. Плата прикреплена к рамке слабым клеем; не сгибайте плату, нажимая слишком сильно в одном месте.

Рамка теперь должна быть отделена от остальной части iPod.

Используйте небольшой инструмент для вскрытия iPod, чтобы поднять чёрную пластиковую защёлку, удерживающую оранжевую ленту колесика. Чёрная защёлка повернётся на 90 градусов, освобождая шлейф.

Используйте маленький инструмент для вскрытия iPod, чтобы ослабить шлейф колесика от платы. Будьте осторожны, чтобы не перегнуть шлейф слишком сильно, иначе электроника на шлейфе может быть повреждена.

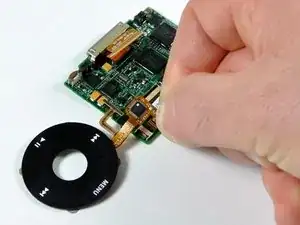

Отключите шлейф колесика от его разъёма и поднимите весь узел колесика с платы.

Колесико управления теперь должно быть отделено от остальной части iPod.

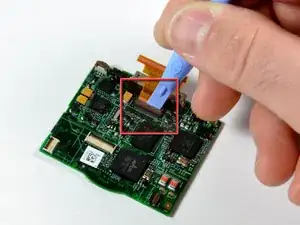

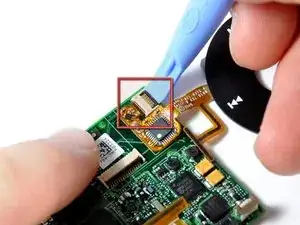

Используйте небольшой инструмент для вскрытия iPod, чтобы поднять коричневую пластиковую защёлку, удерживающую оранжевую ленту жёсткого диска. Коричневая защёлка повернётся на 90 градусов, освобождая шлейф.

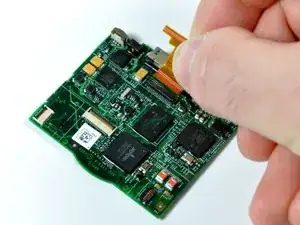

Выдвиньте оранжевый шлейф жёсткого диска прямо из его разъёма. Шлейф может быть приклеен к плате. Если шлейф не выходит сразу, аккуратно потяните за него вверх, чтобы ослабить клей.

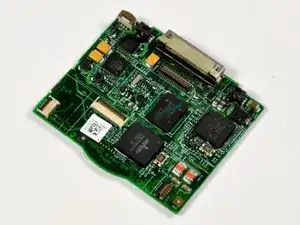

Плата остаётся.
