Замена батареи JBL Xtreme

Найдите швы рядом с «ножками» на нижней стороне устройства.

Используйте металлическую лопатку, чтобы аккуратно приподнять край шва. Крышка зафиксирована пластиковыми защёлками, которые издают щелчок при отщёлкивании. !!Начните с задней половины, это откроет ДОСТУП к ДВУМ винтам, которые необходимо снять перед подъёмом передней половины.

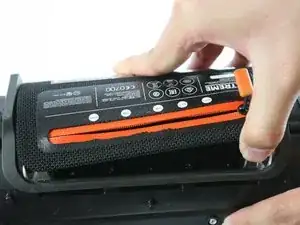

Для первой части корпуса: аккуратно оттяните края корпуса, поворачивая вдоль петли, противоположной шву открытия, как показано на втором фото. Крышка удерживается пластиковыми защёлками.

Для второй части корпуса: на шве находятся 2 винта, которые нужно удалить. После их снятия корпус снимется полностью без применения силы.

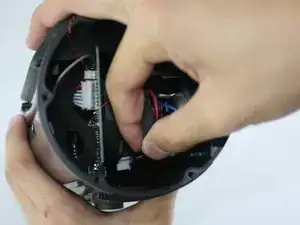

Открутите шесть винтов с крестовой головкой длиной 9,75 мм, удерживающих басовый излучатель на месте.

Три из пяти внешних винтов указаны на первом изображении, а шестой внутренний винт показан на втором изображении.

После удаления винтов басовый излучатель легко поднимется и снимется.

Оба излучателя идентичны. При необходимости повторите описанные выше шаги для противоположного излучателя.

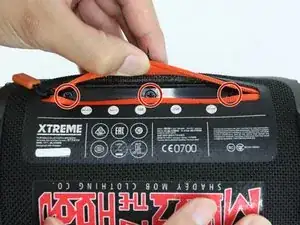

Найдите три винта с крестовой головкой длиной 9,7 мм внутри отсека с молнией и выкрутите их.

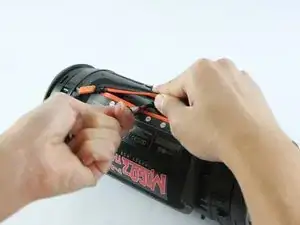

Поднимите панель с молнией из динамика.

Сторона панели, противоположная винтам, зафиксирована небольшими зажимами. Панель должна легко выйти из устройства, но может потребоваться аккуратное поддевание.

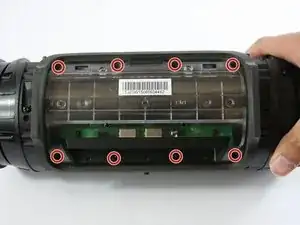

Под панелью с молнией находятся ещё восемь винтов с крестовой головкой длиной 9,75 мм. Открутите их и аккуратно поднимите крышку батарейного отсека.

Будьте осторожны, чтобы не повредить небольшой белый ленточный кабель, который соединяет крышку батареи с остальной частью устройства.

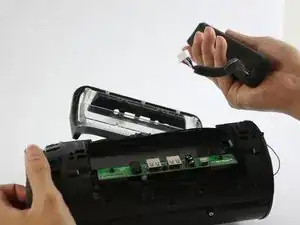

Эта часть крепится к крышке двумя маленькими винтами. Для удобства последующей сборки удалите их и аккуратно выньте эту часть, чтобы освободить крышку.

Найдите кабель, показанный на этом изображении.

Аккуратно отсоедините кабель от материнской платы.

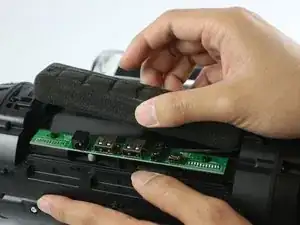

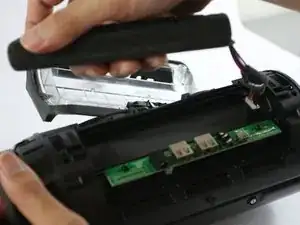

Осторожно выньте батарею из устройства, протягивая кабель через отверстие в корпусе по мере подъёма.
