Замена аккумулятора JBL Go 4

В этом руководстве по замене вы найдете шаги и процесс замены аккумулятора в JBL Go 4.

Аккумулятор обеспечивает питание всего устройства. Устаревший аккумулятор может иметь сокращенный срок службы или полностью отключаться, он также может начать перегреваться или отключаться случайным образом.

Перед использованием данного руководства обязательно ознакомьтесь со страницей по устранению неполадок — зачастую могут быть и другие причины, вызывающие уменьшение срока службы аккумулятора.

Примечание: Устройство, использованное в данном руководстве, является ненастоящей моделью, поэтому внутренние компоненты могут выглядеть иначе, чем в вашем оригинальном устройстве. Тем не менее, процедура замены остается примерно такой же и также должна применяться к вашему устройству.

Шаг 1

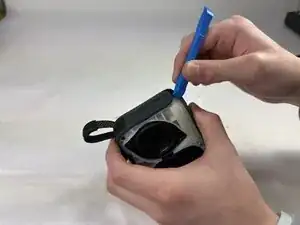

Вставьте инструмент для открытия в стык между решеткой и корпусом в верхнем углу, противоположном ремешку.

Проведите инструментом вдоль края корпуса, пока решетка не освободится.

Снимите решетку.

Убедитесь, что аккумулятор полностью разряжен перед попыткой этой замены.

Шаг 2

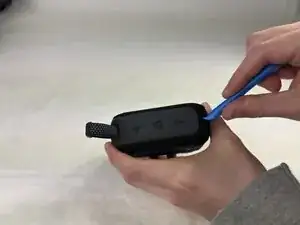

Вставьте инструмент для открытия в противоположный угол, осторожно поднимая.

Проведите инструментом вдоль края, пока крышка не отскочит.

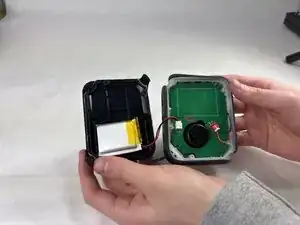

Осторожно поднимите корпус вверх и в сторону.

Когда пластина станет рыхлой, будьте очень осторожны, чтобы не повредить кабель, соединяющий аккумулятор с корпусом.

Шаг 3

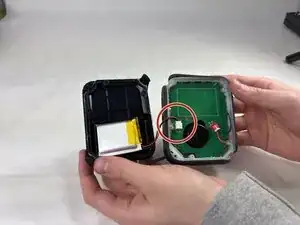

Найдите соединение между материнской платой и кабелем аккумулятора, как показано на схеме.

Осторожно нажимайте на пластиковые фиксаторы и медленно покачивайте разъем, пока он не освободится.

Будьте очень осторожны с этим разъемом, так как любое чрезмерное усилие может повредить материнскую плату.

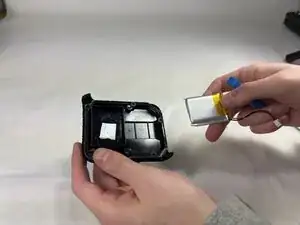

Шаг 4

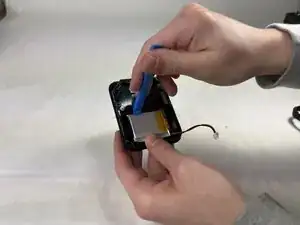

Поместите синий пластиковый инструмент для вскрытия на одну из сторон, не содержащих провод.

Используя движения рычага, медленно подденьте аккумулятор, продвигая его дальше, чтобы разорвать клей.

Важно отметить, что аккумулятор держится на небольшом клеевом квадрате, поэтому потребуется больше силы, чем может показаться необходимым.

Заключение

Для сборки устройства следуйте указанным выше шагам в обратном порядке.
Для оптимальной работы после завершения данного руководства откалибруйте ваш вновь установленный аккумулятор.
Перевод руководства с ifixit.com
