Замена портативного сабвуфера Bose SoundTouch

Удалите два винта T-10 на дне устройства.

Переверните устройство.

Сверху слегка нажмите на заднюю крышку, чтобы освободить её.

Поднимите нижнюю часть крышки и потяните вверх.

Удалите два винта T-10, затем вытяните батарею прямо наружу.

Удалите два винта, удерживающих решетку динамика на месте.

Возьмитесь за боковые стороны устройства и потяните решетку динамика вниз и наружу.

Осторожно отсоедините ленточный шнур от разъема и удалите решетку.

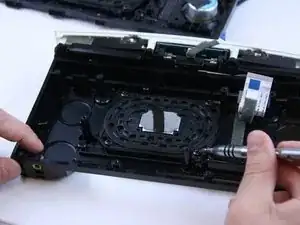

Удалите два винта с помощью торцевой отвертки.

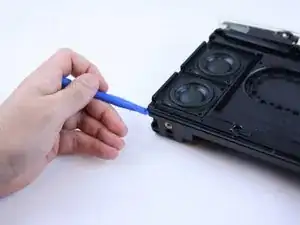

С лицевой стороны устройства потяните вниз отделочные элементы, чтобы удалить их из корпуса устройства.

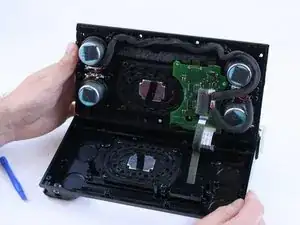

Отделите корпус, который удерживает сабвуфер на месте.

Будьте осторожны при выполнении этого шага, так как внутри находятся несколько разъемов.

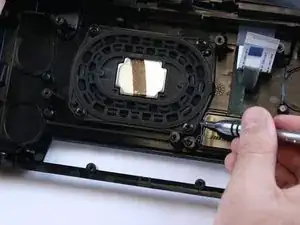

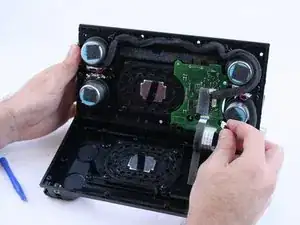

Осторожно потяните за разъемы на плате, чтобы удалить. Удалите винты с платы и отложите плату в сторону.

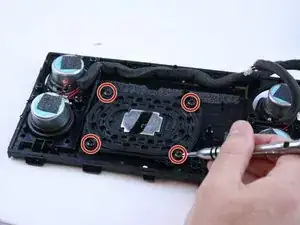

Удалите четыре винта из сабвуфера и извлеките его из

Перевод руководства с ifixit.com
