Замена платы управления Behringer Eurolive B212D

ПРЕДУПРЕЖДЕНИЕ: Отключите колонку от электросети.

Выверните 8 винтов с крестообразным шлицем с задней части колонки.

Осторожно снимите заднюю панель, вынимая вместе с ней металлический корпус электроники.

Чтобы не повредить колонку, снимайте медленно — от корпуса электроники к колонке всё ещё проложен провод.

На внешней стороне металлического корпуса электроники находятся два серебристых винта-машинки длиной 6 мм с двумя шайбами внутренним диаметром 1/8"; снимите их в первую очередь с помощью отвёртки #2 Phillips.

Вокруг внешней стороны металлического корпуса электроники остаётся ещё пять таких же винтов-машинок (серебристые, длиной 6 мм); снимите и их.

В сумме вы должны были снять 7 винтов-машинок и 2 шайбы.

Причина, по которой эти два винта со шайбами следует снимать первыми (или ставить последними при сборке), заключается в том, что их отверстия на самом деле являются прорезями. Они сделаны так, чтобы компенсировать люфт в сборке, и при неверном порядке отвинчивания вы можете столкнуться с трудностями при снятии — или даже повредить — остальные пять винтов.

Снимите часть металлического корпуса, которую вы освободили, выкрутив 7 винтов на предыдущем шаге.

Внутри металлического корпуса электроники находится белый зажим, прикреплённый к небольшой печатной плате; снимите его.

Белый зажим на этом изображении был приклеен, что указывает на то, что производитель, возможно, не рассчитывал на то, что конечный пользователь будет его снимать; однако для дальнейшего разборки его необходимо удалить, потому что остальная часть колонки не предоставляет достаточной поверхности для работы.

Проденьте головку зажима через отверстие в корпусе металлического корпуса электроники.

Снимите 4 винта-машинки длиной 7/32" с помощью отвёртки с крестообразным шлицем #2.

Внимание: На плате присутствует множество конденсаторов, касание которых может привести к серьёзным повреждениям. По возможности используйте зонд для разряда конденсаторов, чтобы безопасно разрядить конденсаторы.

Поверните заднюю панель так, чтобы видеть внутреннюю часть; обратите внимание на три присоединённых провода.

Отсоедините провода, чтобы полностью снять заднюю панель.

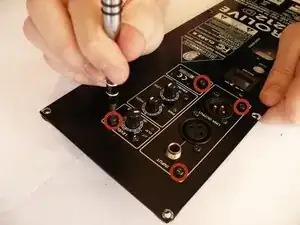

Выверните 4 указанных винта длиной 9/32" с помощью отвёртки #1 Phillips

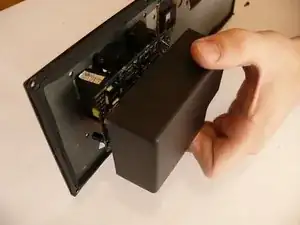

Снимите пластиковую крышку.

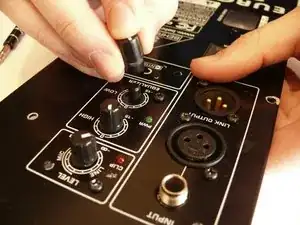

Снимите все три ручки, потянув их прямо вверх.

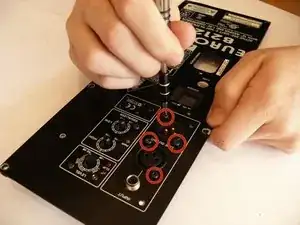

Выверните 4 указанных винта длиной 9/32" с помощью отвёртки #1 Phillips.

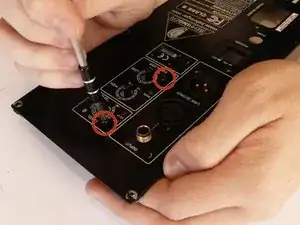

Выверните 2 указанных винта-машинки длиной 3/16" с помощью отвёртки #1 Phillips.

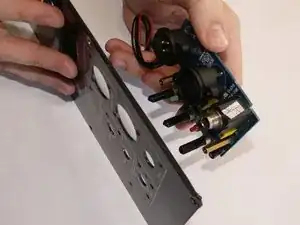

Плата управления теперь освобождена и готова к извлечению из задней панели колонки.
