Замена платы аудиоусиления Behringer Eurolive B212D

ВНИМАНИЕ: Отключите динамик от электросети.

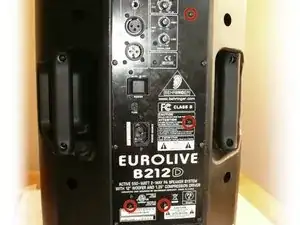

Удалите 8 винтов с крестообразным шлицем с задней панели динамика.

Осторожно снимите заднюю панель, вынимая вместе с ней металлический корпус электроники.

Чтобы не повредить динамик, снимайте медленно, так как от корпуса электроники к динамику всё ещё проходит провод.

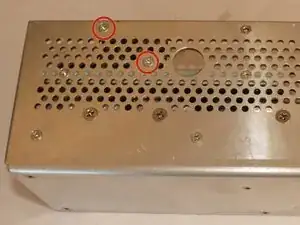

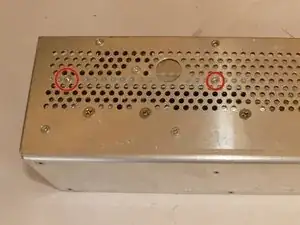

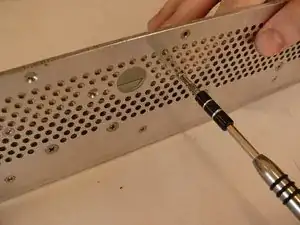

На внешней стороне металлического корпуса электроники находятся два серебристых машинных винта длиной 6 мм с двумя шайбами внутренним диаметром 1/8"; снимите их в первую очередь с помощью отвёртки Phillips #2.

Вокруг внешней стороны металлического корпуса электроники остаётся ещё пять таких же машинных винтов (серебристых, длиной 6 мм); удалите и их.

В сумме вы должны были удалить 7 машинных винтов и 2 шайбы.

Причина, по которой сначала снимают два винта с двумя шайбами (или ставят их последними при сборке), в том, что их отверстия на самом деле являются пазами. Они выполнены в виде пазов, чтобы компенсировать люфт в сборке, и при выкручивании в неправильном порядке у вас могут возникнуть сложности при снятии — или вы можете повредить — остальные пять винтов.

Снимите ту часть металлического кожуха, которую вы освободили, выкрутив 7 винтов на предыдущем шаге.

Внутри металлического корпуса электроники находится белый разъём, прикреплённый к небольшой печатной плате; снимите его.

Белый разъём на этом изображении был приклеен, что указывает на то, что производитель, возможно, не рассчитывал на его снятие пользователем; однако без его снятия дальнейшая разборка затруднительна, так как остальная часть динамика не предоставляет достаточной поверхности для работы.

Протяните головку разъёма через отверстие в корпусе металлического корпуса электроники.

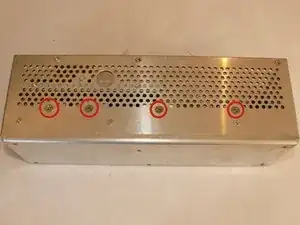

Удалите 4 машинных винта длиной 7/32" с помощью отвёртки Phillips #2.

Внимание: На плате находятся множество конденсаторов, прикосновение к которым может причинить серьёзный вред. По возможности используйте зонд для разряда конденсаторов, чтобы безопасно разрядить конденсаторы.

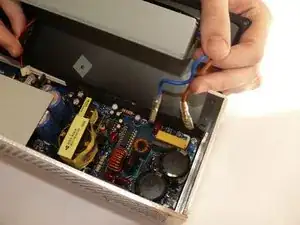

Поверните заднюю панель так, чтобы можно было видеть внутренности; обратите внимание на три подключённых провода.

Отсоедините провода, чтобы можно было полностью снять заднюю панель.

Удалите 2 указанных винта с потайной головкой, используя отвёртку Phillips #2.

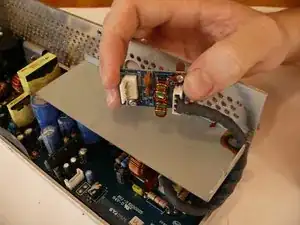

Малую печатную плату можно снять для замены в этот момент, но вы также можете оставить её прикреплённой к плате аудиоусиления при удалении других деталей.

Удалите 2 указанных винта с потайной головкой, используя отвёртку Phillips #2.

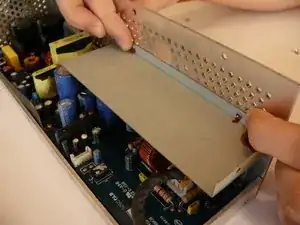

Снимите и отложите в сторону металлическую панель, которая отделяла малую печатную плату от платы аудиоусиления.

Внимание: На плате находятся множество конденсаторов, которые могут причинить серьёзный вред. Используйте зонд для разряда конденсаторов, чтобы безопасно разрядить конденсаторы.

Работа в электроизолирующих перчатках и на резиновой подошве повышает безопасность и защищает от ударов током. Дополнительную информацию по безопасности смотрите на странице проекта безопасности iFixit.

Обратите внимание на 4 больших винта с потайной головкой, которые удерживают зажимы с противоположной стороны; удалите их с помощью отвёртки Phillips #2.

Зажимы предназначены для прижатия микросхем платы аудиоусиления к общему радиатору; они обеспечивают надёжный контакт между радиатором и микросхемами через керамическую термопасту.

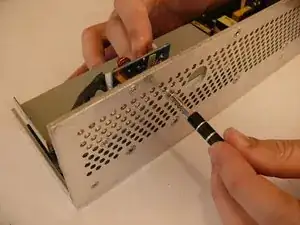

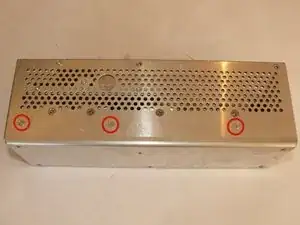

Обратите внимание на 3 винта с потайной головкой, которые удерживают радиатор к металлическому корпусу электроники; удалите их с помощью отвёртки Phillips #2.

Возможно, радиатор можно оставить подключённым, но при этом придётся отделить радиатор от микросхем и соблюдать осторожность, чтобы не задеть керамическую термопасту: её действительно трудно смыть, даже с мылом!

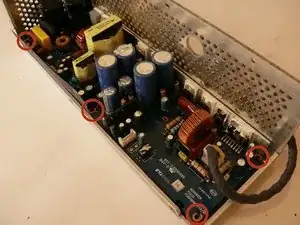

Обратите внимание на расположение 4 указанных машинных винтов, которые крепят плату аудиоусиления к металлическому корпусу электроники; удалите их с помощью отвёртки Phillips #2.

На фото винты фактически не прикручены; извините!

Снимите плату усиления звука с металлического корпуса электроники.

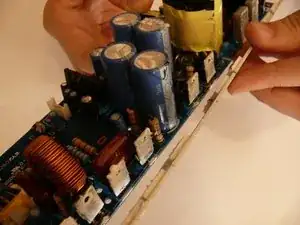

Если вы ещё не сделали этого, снимите радиатор с микросхем, аккуратно, чтобы керамическая теплопроводящая паста не попала на кожу — её трудно удалить, даже с мылом.
