Замена платки питания Behringer Eurolive B212D

ВНИМАНИЕ: Отключите колонку от электросети.

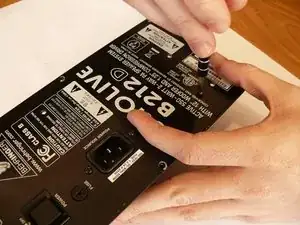

Удалите 8 винтов с крестообразным шлицом с задней панели колонки.

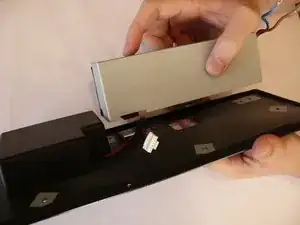

Осторожно снимите заднюю панель, вынимая вместе с ней металлический корпус электроники.

Во избежание повреждения колонки снимайте медленно, так как к корпусу электроники всё ещё подсоединён провод.

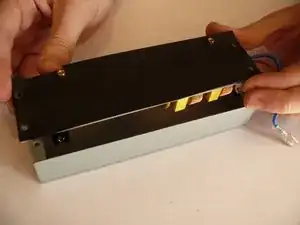

Снаружи металлического корпуса электроники находятся два серебристых винта с резьбой, длиной 6 мм с двумя шайбами внутренним диаметром 1/8"; снимите их в первую очередь при помощи отвёртки #2 Phillips.

Вокруг внешней стороны металлического корпуса электроники остаются ещё пять винтов такого же типа (серебристые, длиной 6 мм); удалите и их.

Всего вы должны были удалить 7 винтов с резьбой и 2 шайбы.

Причина удаления двух винтов с шайбами в первую очередь (или установки их последними при обратной сборке) в том, что их отверстия фактически являются пазами. Они выполнены в виде пазов для компенсации допусков при сборке, и если откручивать их в неправильном порядке, у вас могут возникнуть трудности при извлечении — или вы можете повредить — остальные пять винтов.

Снимите ту часть металлического корпуса, которую вы освободили, выкрутив 7 винтов на предыдущем шаге.

Внутри металлического корпуса электроники находится белый зажим, прикреплённый к небольшой печатной плате; снимите его.

Белый зажим на этом изображении был приклеен, что указывает на то, что производитель, возможно, не рассчитывал, что конечный пользователь будет его снимать; однако для продолжения разборки это необходимо, поскольку остальная часть колонки не обеспечивает достаточной рабочей поверхности.

Протяните головку зажима через отверстие в корпусе металлической коробки электроники.

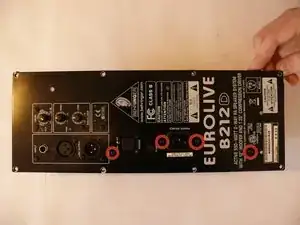

Удалите 4 винта с резьбой длиной 7/32" при помощи отвёртки с крестообразным шлицем #2.

Внимание: На плате есть множество конденсаторов, прикосновение к которым может привести к серьёзной травме. По возможности используйте зонд для разрядки конденсаторов, чтобы безопасно разрядить конденсаторы.

Поверните заднюю панель так, чтобы вы могли видеть внутреннюю часть; обратите внимание на три присоединённых провода.

Отсоедините провода, чтобы вы могли полностью снять заднюю панель.

Удалите 4 указанных винта с резьбой длиной 7/32" при помощи отвёртки с крестообразным шлицем #1.

Извлеките коробку, содержащую плату питания.

Осталось 4 винта с резьбой длиной 7/32", удерживающие плату питания в коробке; снимите их при помощи отвёртки с крестообразным шлицем #1.

Извлеките плату питания.
