Замена мотора оптического привода Sony BDP-S1

Удалите 12 мм винты крестовой отвёрткой Phillips #2, которые фиксируют пластиковые панели.

Не забудьте, что по две дополнительные 12 мм винта также находятся с другой стороны.

Сначала снимите три 12 мм чёрных винта, удерживающих верхнюю панель (Phillips #2).

Затем удалите два 12 мм чёрных винта — по одному с каждой стороны задней части устройства — которые также держат верхнюю панель.

Наконец, удалите по три 12 мм чёрных винта с каждой стороны устройства.

Возможность повреждения устройства: Осторожно поднимите верхнюю панель — под ней находятся два синих ленточных кабеля, которые нужно отключить перед снятием панели, и мы НЕ хотим, чтобы они были повреждены.

После аккуратного отключения двух ленточных кабелей (их можно вынуть вручную), снимите верхнюю панель и отложите в сторону.

После снятия верхней панели Вы увидите две металлические перекладины, проходящие поперёк верхней части устройства.

Снимите каждую перекладину, открутив по два 10 мм серебристых винта на каждом конце.

Удалите два 10 мм серебристых винта, удерживающих переднюю панель, при помощи отвертки Phillips #2 — они расположены на верхней стороне передней панели.

Снимите переднюю панель, отжав защёлки (пальцами, отвёрткой или другим небольшим предметом) и потянув её на себя.

На верхней части две защёлки — по одной с каждой стороны, и три на нижней части.

Перед откручиванием корпуса оптического привода необходимо отсоединить маленький кабель слева от привода (если смотреть со стороны задней панели) от платы (оранжевый кабель).

Также выньте кабели из белого зажима, расположенного на боковой стороне оптического привода.

Открутите два металлических зажима по обеим сторонам оптического привода, удалив три набора винтов:

Два 10 мм серебристых винта внизу каждого зажима.

10 мм серебристый винт, фиксирующий каждый зажим спереди.

Два 5 мм чёрных винта по бокам.

Снимите два зажима. Их можно удалить вручную.

Осторожно потяните оптический привод назад, чтобы освободить его из передней части устройства, затем поднимите вверх.

Отсоедините широкополосный ленточный кабель от задней части оптического привода.

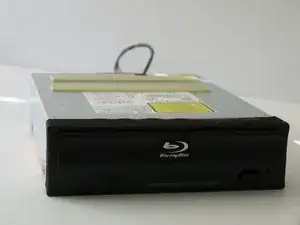

Отложите остальную часть Blu-ray плеера; для этого руководства Вам понадобится только оптический привод.

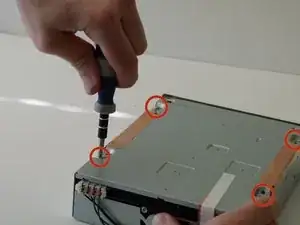

Удалите четыре 10 мм серебристых винта на нижней части оптического привода.

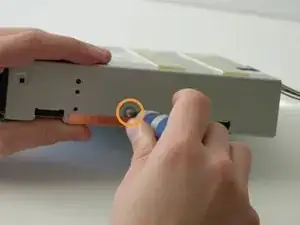

Удалите 10 мм серебристый винт на каждой стороне оптического привода.

Удалите один 6 мм серебристый винт на верхней части оптического привода.

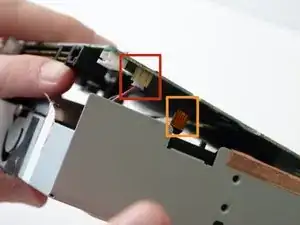

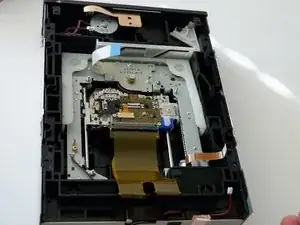

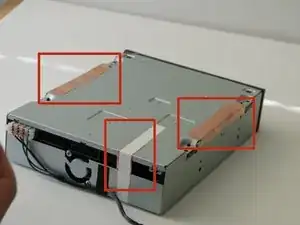

Любые ленты или фольгированные полосы нужно удалить или разрезать, прежде чем можно будет открыть привод (см. первое изображение для примера).

Снимите нижнюю металлическую панель оптического привода. Под ней Вы увидите основную плату.

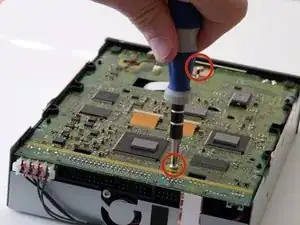

Удалите два 20 мм серебристых винта, удерживающих плату на месте.

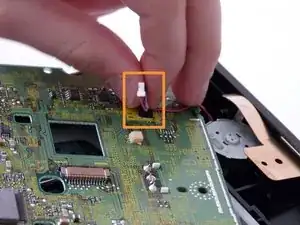

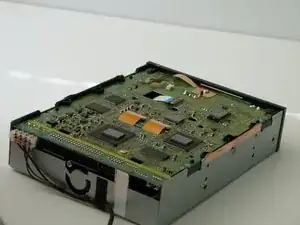

Перед снятием платы нужно отключить синий ленточный кабель, два оранжевых ленточных кабеля и маленький разъём (см. второе изображение, где находится маленький разъём).

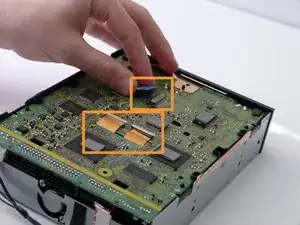

Оранжевые ленточные кабели фиксируются небольшим замком. Поднимите маленькие коричневые язычки для удобного отключения.

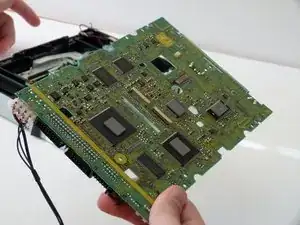

Медленно поднимайте плату. Убедитесь, что Вы отключили разъём и ленточный кабель на нижней стороне платы перед её полным снятием.

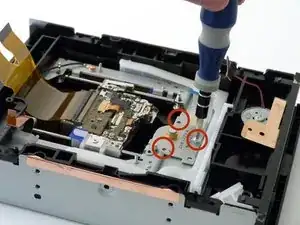

Теперь Вы видите внутренности оптического привода. Мотор закреплён тремя маленькими 5 мм серебристыми винтами. Удалите их.

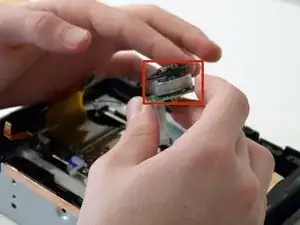

Поднимите мотор и замените его на новый. Теперь Вам осталось собрать устройство в обратном порядке!
