Замена оптического привода Sony BDP-S1

Электроника

Удалите винты, удерживающие оптический привод на месте, отключите кабели, подключённые к оптическому приводу, и в конце замените привод. Вы снова сможете смотреть фильмы очень скоро!

Шаг 1

Удалите 12 мм винты крестообразной отверткой Phillips #2, которые удерживают пластиковые панели на месте.

Не забудьте: с другой стороны также есть два дополнительных 12 мм винта.

Шаг 2

Сначала удалите три 12 мм чёрных винта, удерживающих верхнюю панель (Phillips #2).

Затем удалите два 12 мм чёрных винта — по одному с каждой стороны задней части устройства — удерживающих верхнюю панель.

Наконец, удалите по три 12 мм чёрных винта с каждой стороны устройства.

Шаг 3

Возможен повреждение устройства: аккуратно поднимите верхнюю панель, так как имеются два синих ленточных кабеля, которые необходимо отключить перед снятием панели, и мы не хотим, чтобы они порвались.

После аккуратного отключения двух ленточных кабелей (можно просто вытащить их вручную) снимите верхнюю часть и отложите в сторону.

Шаг 4

После снятия верхней панели вы увидите две металлические планки, проходящие поперёк верхней части устройства.

Снимите каждую планку, открутив по два серебристых винта 10 мм на каждом конце.

Шаг 5

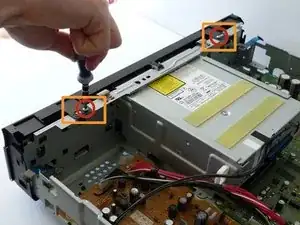

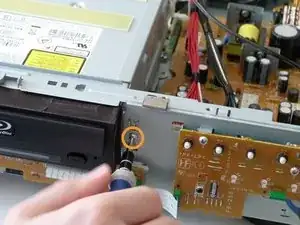

Удалите два серебристых винта 10 мм, удерживающих переднюю панель, с помощью отвертки Phillips #2; они расположены на верхней стороне передней панели.

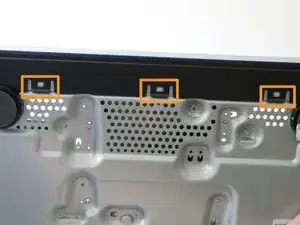

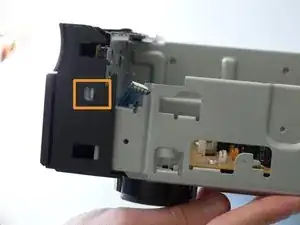

Снимите переднюю панель, нажав на защёлки (пальцами, отверткой или другим небольшим предметом) и потянув панель на себя.

На верхней части есть две защёлки, по одной с каждой стороны, и три — внизу.

Шаг 6

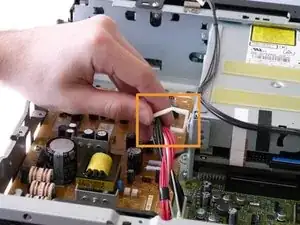

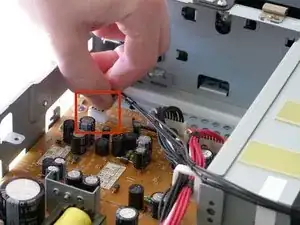

Перед откручиванием кожуха оптического привода необходимо отключить маленький кабель слева от привода (при взгляде на устройство сзади) от платы (оранжевый кабель).

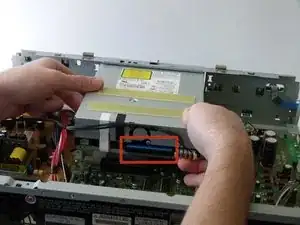

Также выньте кабели из белого зажима, находящегося на стороне оптического привода.
