Замена разъёма питания JBL Xtreme

Найдите швы рядом с «ножками» на нижней стороне устройства.

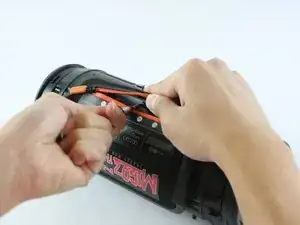

Используйте металлическую лопатку, чтобы аккуратно поддеть и приподнять край шва. Крышка зафиксирована пластиковыми защёлками, которые издадут щелчок при отсоединении. !!Начните с задней половины, это откроет ДОВАВЫЕ винты, которые необходимо удалить перед подъёмом передней половины.

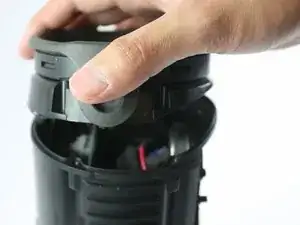

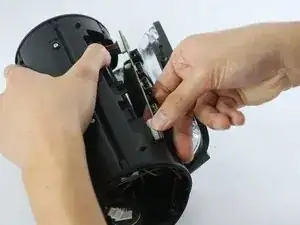

Для первой части корпуса: аккуратно отведите края корпуса, поворачивая по петле, противоположной шву открытия, показанному на втором фото. Крышка удерживается пластиковыми защёлками.

Для второй части корпуса: в шве находятся 2 винта, которые нужно выкрутить. После их удаления корпус полностью снимется без применения силы.

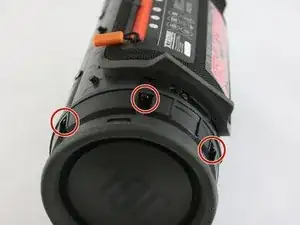

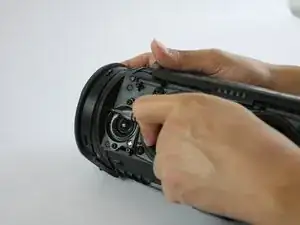

Выверните шесть винтов Phillips длиной 9,75 мм, удерживающих басовый радиатор на месте.

Три из пяти внешних винтов указаны на первом изображении, а шестой внутренний винт отмечен на втором изображении.

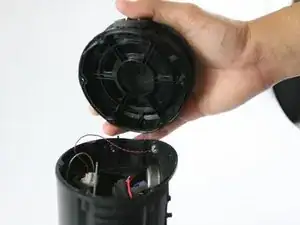

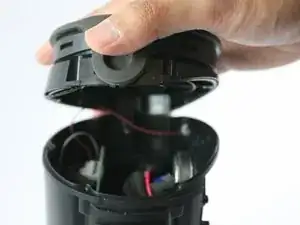

После удаления винтов басовый радиатор легко поднимется и выйдет.

Оба радиатора идентичны. При необходимости повторите описанные выше шаги для противоположного радиатора.

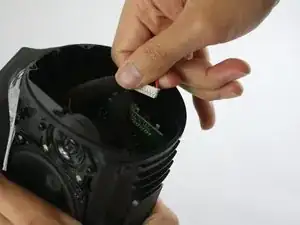

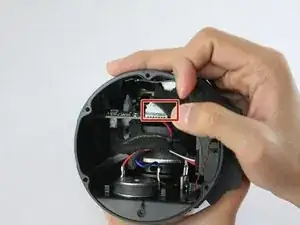

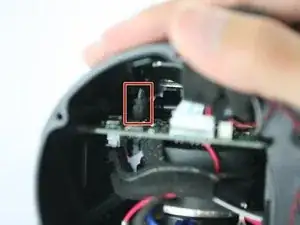

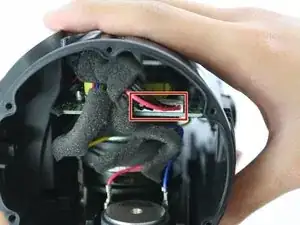

Найдите и отсоедините три разъёма, показанные на этих снимках.

Отсоедините три разъёма, указанные на предыдущем шаге.

Набор пинцетов может помочь добраться глубже внутрь устройства.

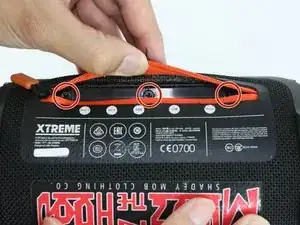

Найдите три винта Phillips внутри отделения с молнией и выкрутите их.

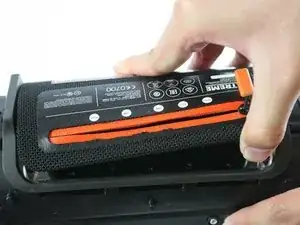

Оттяните панель с молнией и снимите её с устройства.

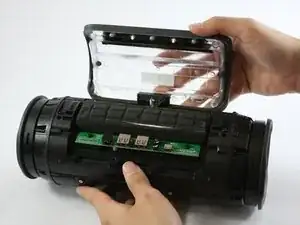

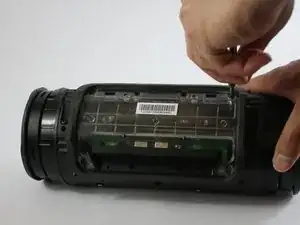

Под панелью с молнией находятся ещё восемь винтов Phillips. Выверните их и аккуратно поднимите крышку аккумулятора.

Будьте осторожны, чтобы не повредить маленький белый ленточный кабель, который соединяет крышку аккумулятора с остальной частью устройства.

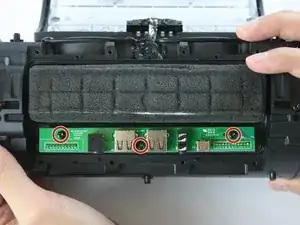

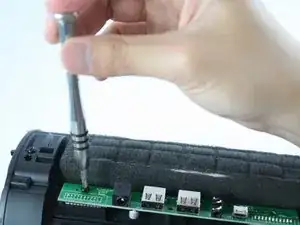

Выверните три винта Phillips длиной 11,88 мм, выделенные на изображении.

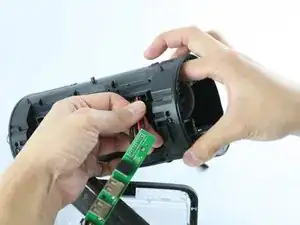

Выньте вспомогательную плату.

Провода покрыты поролоном, что затрудняет извлечение вспомогательной платы. Не спешите на этом шаге.

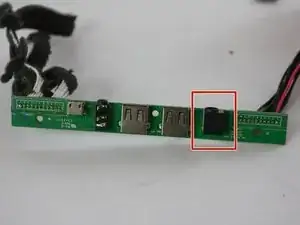

На первом изображении показан разъём питания.

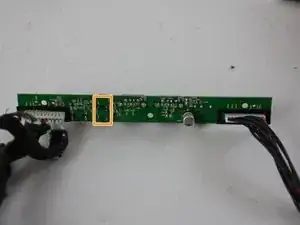

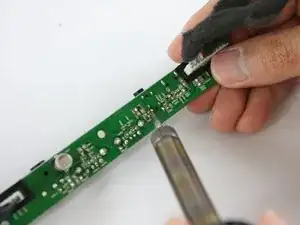

Найдите 6 металлических контактов, выделенных на втором изображении, и используйте паяльник, чтобы отсоединить контакты.
