Замена кнопок Anker Soundcore Life Q30

Разместите наушники так, чтобы динамики были ближе к вам, а оголовье — дальше от вас.

Отрегулируйте шарнир складывания так, чтобы динамики были направлены вверх.

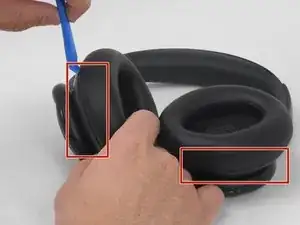

Убедитесь, что вы легко добираетесь до кромки, где амбушюр соединяется с остальной частью наушников.

Одной рукой зафиксируйте правую сторону наушников.

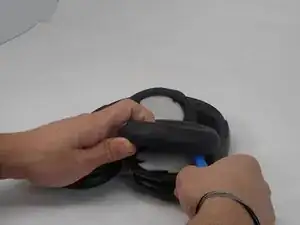

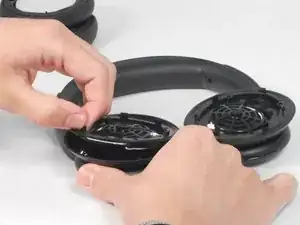

Другой рукой вставьте пластиковый инструмент для поддевания в зазор вдоль амбушюра.

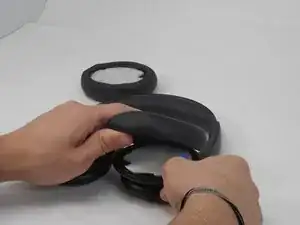

Осторожно отоприте амбушюр с помощью пластикового инструмента для поддевания.

Отложите правый амбушюр в сторону и повторите этот шаг для левой стороны наушников.

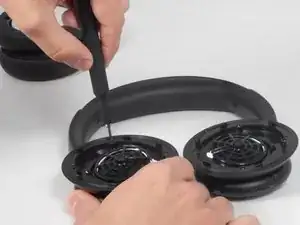

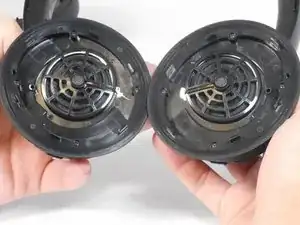

Снимите четыре винта 5,7 мм с динамика наушников крестовой отверткой Phillips #00.

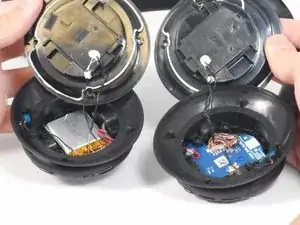

Отделите модуль динамика от наушников.

Если затрудняетесь сделать это без инструментов, используйте пинцет для более надежного захвата.

Выньте динамики из наушников.

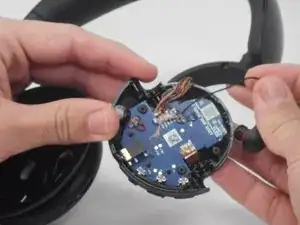

Отсоедините провода от платы, которые соединяют динамики.

Заметьте, где подключены провода, так как их нужно будет припаять обратно к плате.

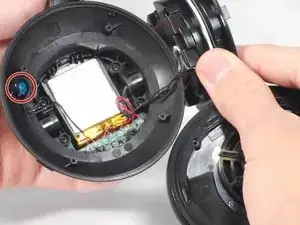

Вытяните микрофон (круглая синяя деталь) из разъема за присоединённый красный провод, покрытый чёрной резиной.

Запомните расположение микрофона, так как его нужно будет подключить заново.

Сам провод подключается к аккумулятору и при отсоединении отключит аккумулятор от внешней части чашки наушника.

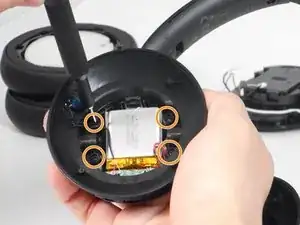

Выверните четыре винта 5,7 мм крестовой отверткой Phillips #00, соединяющие чашку наушника с рамой.

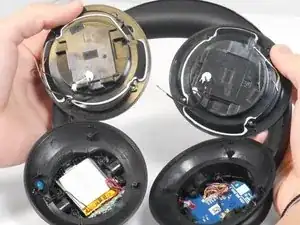

Снимите чашку наушника.

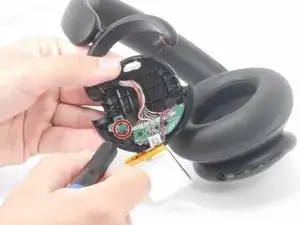

Выверните винт 5,7 мм крестовой отверткой Phillips #00, находящийся на зелёной плате, подключённой к аккумулятору.

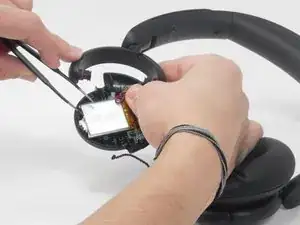

Осторожно подденьте зелёную плату и аккумулятор и снимите их с чашки наушника.

Аккумулятор может быть приклеен, для его извлечения может потребоваться усилие.

Если вы следуете этому руководству, чтобы добраться до кнопок, пропустите этот шаг.

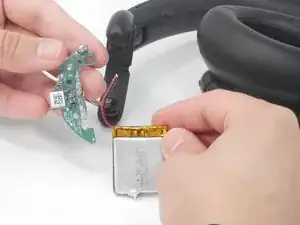

Отсоедините провода, соединяющие аккумулятор с платой.

Запомните расположение проводов, которые вы снимаете, так как их нужно будет припаять обратно на свои места.

Аналогичным образом можно вскрыть правую сторону наушников. Главное отличие в том, что аккумулятора там нет, поэтому будет только плата, которую нужно снять из чашки наушника.

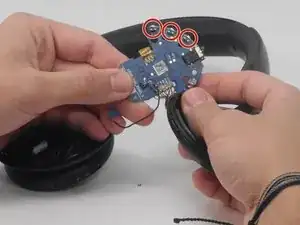

После доступа к платам вам потребуется выпаять кнопку, которую вы собираетесь заменить. В этом руководстве в качестве примера используется правая сторона наушников, но процесс одинаков для кнопок на левой стороне. Эта ссылка ведёт к руководству по пайке.

Теперь вы можете припаять новую кнопку на место. Убедитесь, что вы правильно ориентировали кнопку, чтобы её положение соответствовало внешней части кнопки.
