Замена аккумулятора JBL Flip 5

Перед началом ремонта выключите устройство и отключите все кабели.

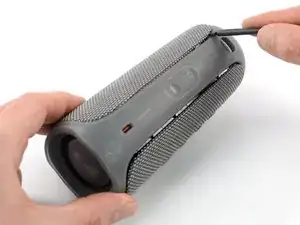

Тканевая крышка JBL Flip 5 зафиксирована пластиковыми защёлками.

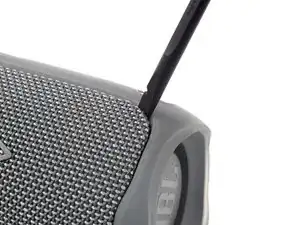

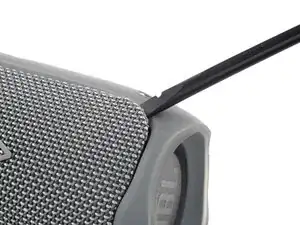

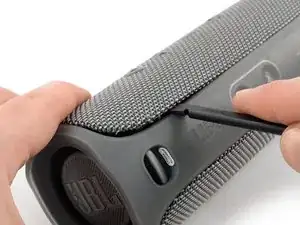

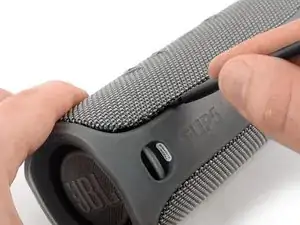

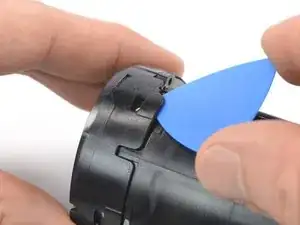

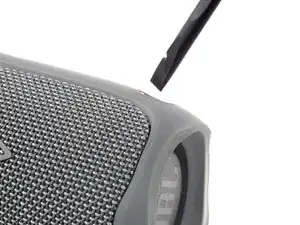

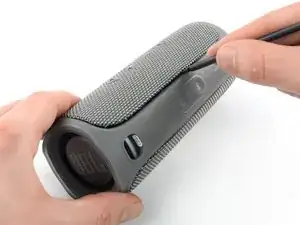

Вставьте плоский конец лопатки под угол тканевой крышки.

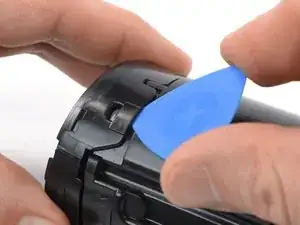

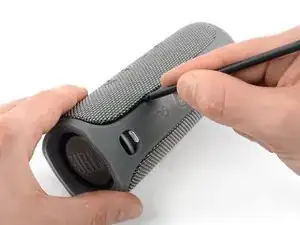

Подденьте, чтобы освободить пластиковые защёлки, фиксирующие тканевую крышку.

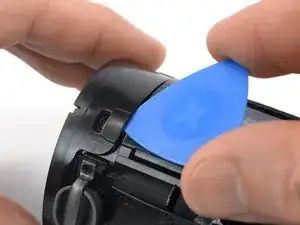

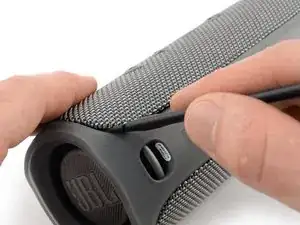

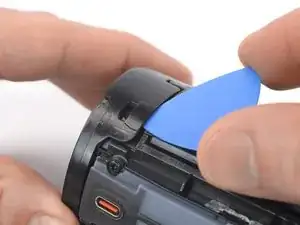

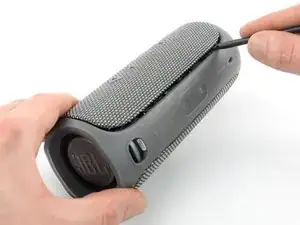

Сдвигайте лопатку вдоль края тканевой крышки, одновременно поддев её, чтобы продолжать отсоединять пластиковые защёлки.

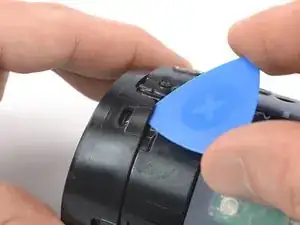

Освободите оставшиеся пластиковые защёлки, чтобы полностью отделить тканевую крышку.

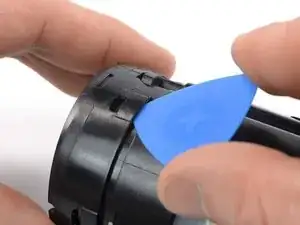

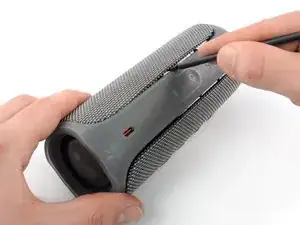

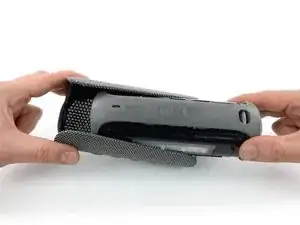

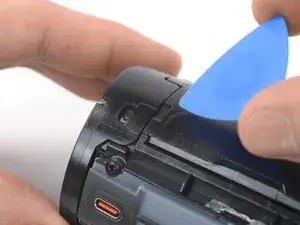

Повторите предыдущие шаги, чтобы освободить пластиковые защёлки и полностью отделить противоположный край тканевой крышки.

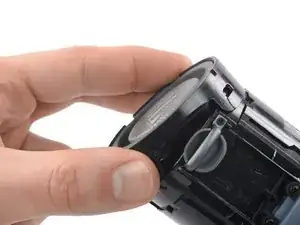

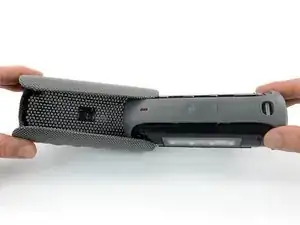

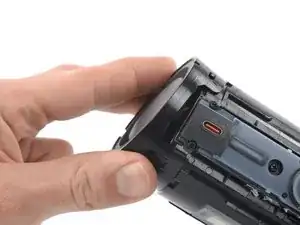

Одной рукой раздвиньте края тканевой крышки, а другой рукой оттяните узел динамика от крышки.

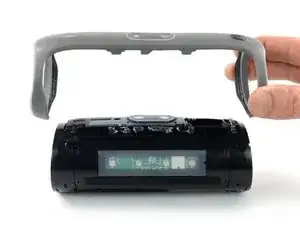

Снимите тканевую крышку.

При сборке это хорошее место, чтобы включить устройство и проверить ремонт перед установкой тканевой крышки обратно.

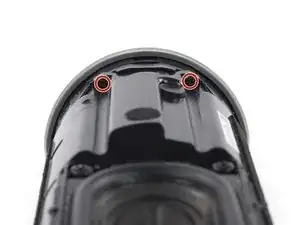

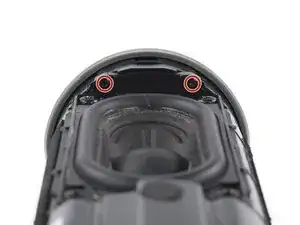

Отверткой Phillips отвинтите четыре винта длиной 17 мм, которые закрепляют кронштейны пассивных излучателей.

Кронштейн пассивного излучателя удерживается мягким клеем по центру. Если его трудно снять, можно подготовить iOpener и приложить его к кронштейну на одну минуту, чтобы размягчить клей.

Отделите кронштейн пассивного излучателя от узла динамика и снимите его.

Пассивные излучатели зафиксированы пластиковыми защёлками.

Вставьте медиатор в вырез рядом с корпусом левого пассивного излучателя.

Просуньте медиатор под корпус пассивного излучателя.

Подденьте вверх, чтобы освободить пластиковую защёлку, фиксирующую пассивный излучатель.

Повторите процедуру поддёма для трёх оставшихся пластиковых защёлок, фиксирующих левый пассивный излучатель.

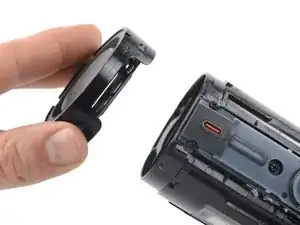

Снимите левый пассивный излучатель.

Повторите процедуру поддёма для четырёх пластиковых защёлок, фиксирующих правый пассивный излучатель.

Снимите правый пассивный излучатель.

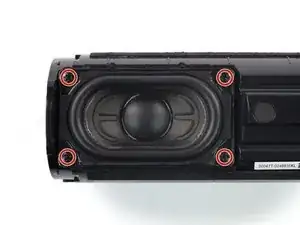

Отверткой Phillips отвинтите четыре винта длиной 9.6 мм, которые фиксируют низкочастотный динамик.

Не пытайтесь полностью извлечь низкочастотный динамик — он всё ещё подключён к материнской плате.

Кабели динамика достаточно длинные, что позволяет разместить динамик вне корпуса, но избегайте натяжения или резкого перегиба кабелей при подъёме динамика из гнезда.

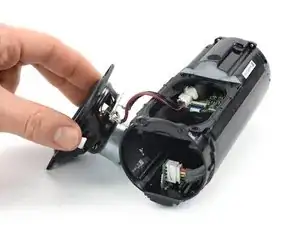

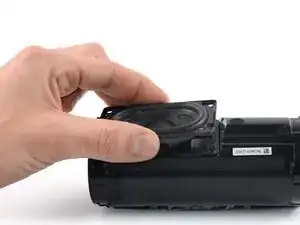

Поднимите низкочастотный динамик из его гнезда и поместите его рядом с узлом динамика.

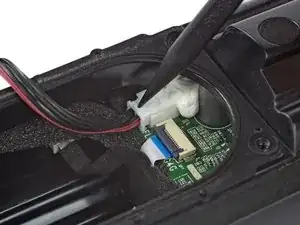

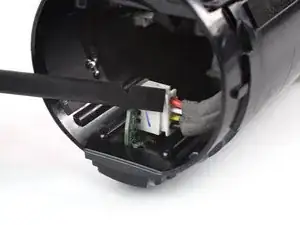

Используя наконечник лопатки, выдавите JST-разъём низкочастотного динамика прямо из его розетки, чтобы отключить его.

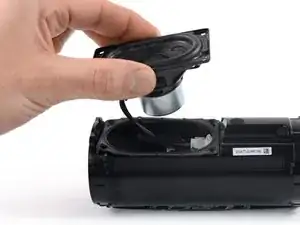

Снимите низкочастотный динамик.

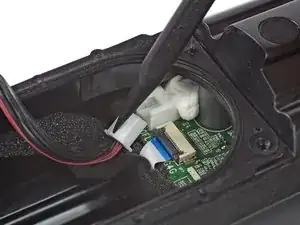

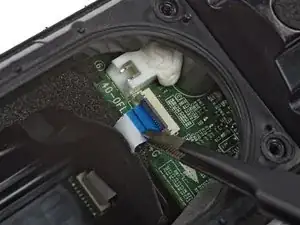

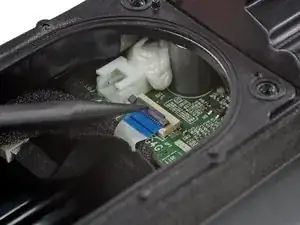

Используйте наконечник лопатки или ноготь, чтобы поднять маленькую откидную защёлку на ZIF‑разъёме кабеля кнопки питания.

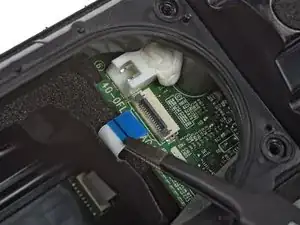

Используйте пинцет с тупыми концами, чтобы вытащить кабель кнопки питания прямо из ZIF‑разъёма.

Используйте пинцет с тупыми концами, чтобы вытащить кабель кнопок громкости прямо из его разъёма, отключив его.

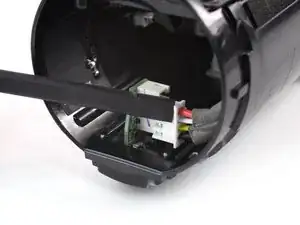

Используйте лопатку, чтобы выдвинуть разъём кабеля зарядки прямо из гнезда и отключить его.

Кабель кнопки питания слабо закреплён на плате тканевой лентой.

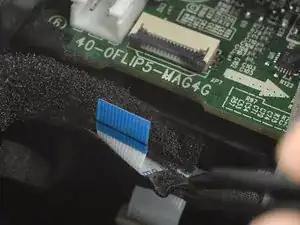

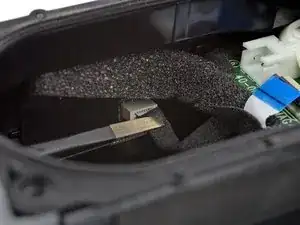

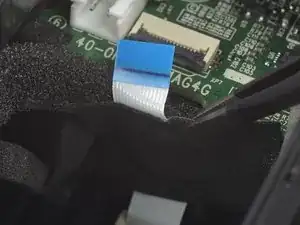

Используйте пинцет с тупыми концами, чтобы отслоить тканевую ленту, фиксирующую кабель кнопки питания на кромке материнской платы.

Антенный кабель всё ещё подключён к материнской плате, а кабель кнопок громкости приклеен к корпусу динамика. Избегайте натяжения или разрыва этих кабелей в следующем шаге.

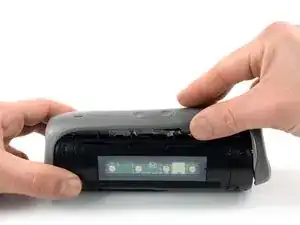

Выдвиньте материнскую плату из сборки динамика, пока не получите свободный доступ к разъёму батареи.

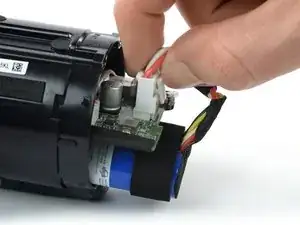

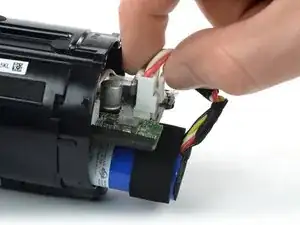

Сожмите выступ у разъёма кабеля питания и потяните разъём прямо вверх из его гнезда, чтобы отключить батарею.

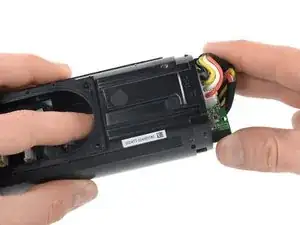

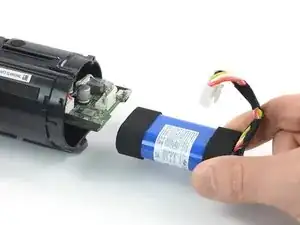

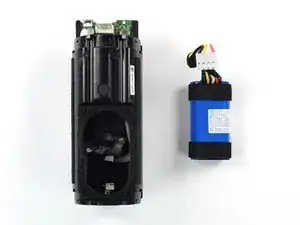

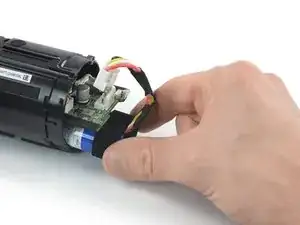

Вытяните батарею из корпуса динамика и извлеките её.
