Замена USB-порта JBL Flip 4

Вставьте пластиковый инструмент для вскрытия в зазор между крышкой и резиновым гребнем с кнопкой питания.

Отпирайте крышку, начиная со стороны без кнопок громкости и Bluetooth.

При отщёлкивании крышки услышите щелчки — шесть защёлок (по три с каждой стороны резинового гребня), которые крепят крышку к колонке.

Следите, чтобы не повредить защёлки на стороне с кнопками; открывайте осторожно.

Снимите крышку, потянув её большим пальцем.

Выверните четыре винта JIS #0 длиной 13 мм, крепящие резиновый гребень к корпусу колонки, расположенные по обеим сторонам внутри корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки, удерживающие центральную часть резинового гребня.

Подденьте один конец резинового гребня большими пальцами — он должен отойти.

Снятие гребня может потребовать приложить усилие.

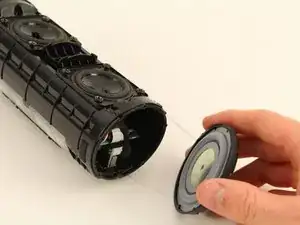

Динамики являются сильными магнитами. Держите их подальше от других чувствительных электронных устройств.

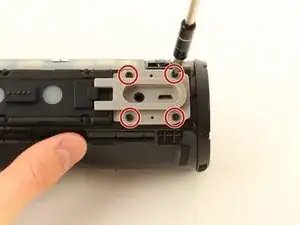

Снимите четыре винта Phillips #1 длиной 9 мм, удерживающие серый USB-порт.

Ослабьте серый корпус крышки USB, используя руки.

Выверните или снимите винты с крышки. (зависит от версии вашей модели: только в старых версиях используются винты Phillips #1 длиной 9 мм)

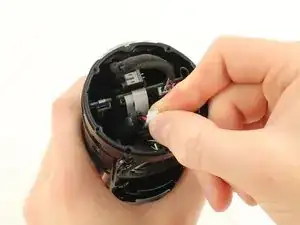

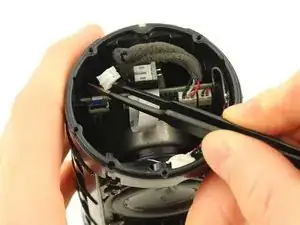

Выньте провод, покрытый тёмно-серой пеной, из углубления, где он заправлен, и отведите его в сторону.

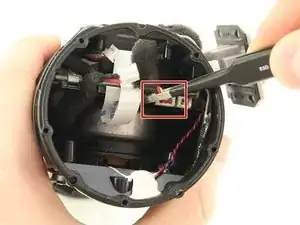

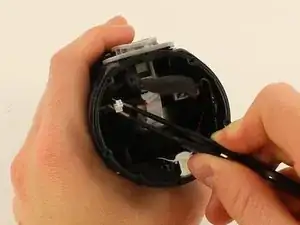

Отсоедините белую штекерную клемму, прикреплённую к небольшой плате, свисающей с серого корпусa micro USB, с помощью антистатических пинцетов с тупыми наконечниками.

Отведите штекер в сторону, протянув его через зазор в большой плате, чтобы добраться до следующего штекера за ней.

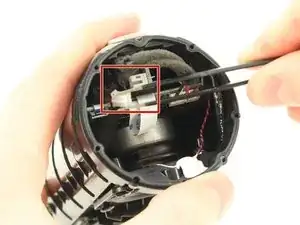

Отсоедините другой, более маленький белый штекер, находящийся за предыдущим штекером, от той же небольшой свисающей платы, используя пинцет.

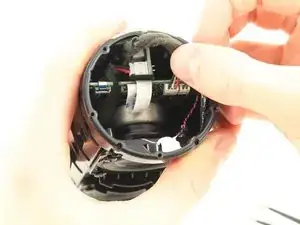

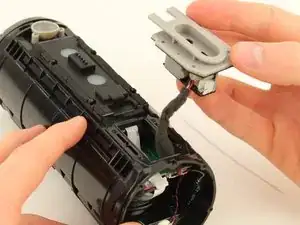

Выньте серый USB-порт из корпуса колонки.

Не дергайте этот компонент резко — он всё ещё подключён проводами.

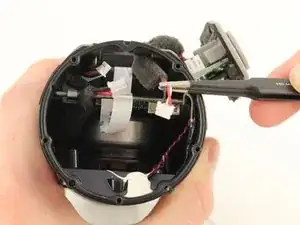

Отсоедините маленький белый штекер, прикреплённый к основной плате, который удерживает USB-порт в колонке.

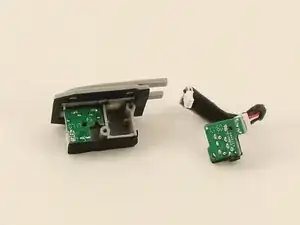

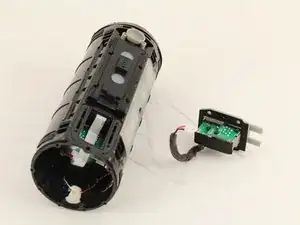

Удалите компонент USB-порта из корпуса колонки.

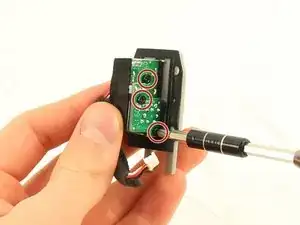

Выверните три винта Phillips #1 длиной 9 мм, удерживающие две маленькие платы на компоненте USB-порта.

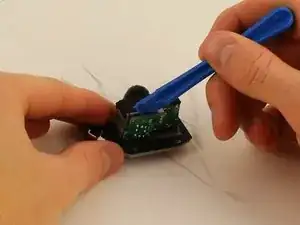

Подденьте верхнюю маленькую плату пластиковым инструментом для вскрытия.

Придётся приложить силу, чтобы снять эту плату, так как она приклеена.

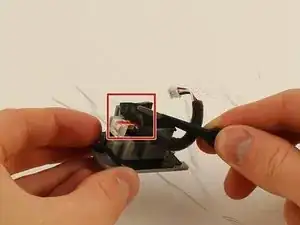

Отклейте чёрный клейкий слой на нижней стороне компонента пинцетом и удалите находящиеся под ним провода.

Снимите первую маленькую плату и прикреплённые к ней провода.

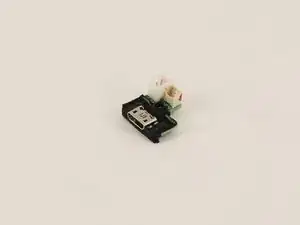

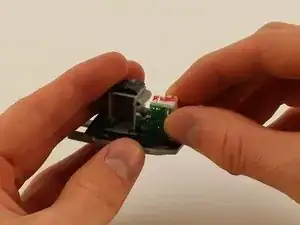

Снимите вторую плату, потянув её руками.

Возможно потребуется сильно потянуть эту маленькую плату, так как она также частично приклеена.
