Замена материнской платы JBL Flip 5

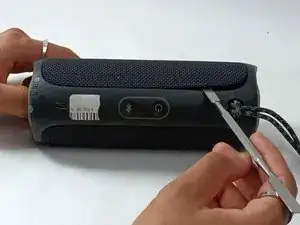

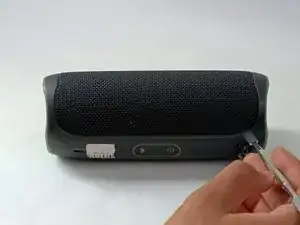

Вставьте плоский край металлической лопатки под угол внешнего корпуса.

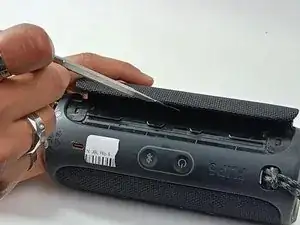

Используйте лопатка, чтобы отжать пластиковые защёлки, фиксирующие внешний корпус.

После освобождения всех защёлок вы сможете оттянуть этот край корпуса вверх.

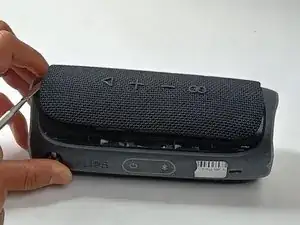

После того как одна сторона освобождена, выполните предыдущие два шага с другой стороны.

На этой стороне находятся кнопки, будьте осторожны, чтобы не повредить их при снятии корпуса.

Когда все защёлки сняты, осторожно снимите внешний корпус.

Корпус полностью снят. Для установки нового корпуса поместите его в положение и нажмите на защёлки для закрепления.

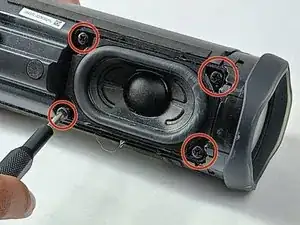

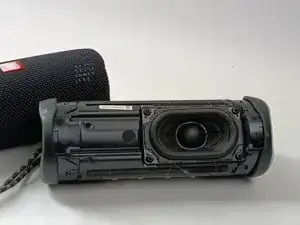

Начните с отворачивания четырёх винтов длиной 9,6 мм крестовой отвёрткой Philips #00.

Будьте осторожны с прокладкой под краями!

Когда винты полностью вынуты, аккуратно вытащите деталь, чтобы провода, подключённые к ней, не повредились.

Когда вы осторожно приподнимете динамик, аккуратно отключите провод, соединяющий динамик с материнской платой.

После отключения соединения вы можете полностью вынуть динамик.

Далее необходимо снять деталь, покрывающую каждую сторону и среднюю полосу с кнопками питания и Bluetooth вдоль динамика.

Первое изображение служит для ориентира. Это та деталь, которую нужно снять.

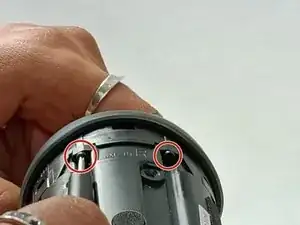

Начните (как показано на втором изображении) с отворачивания двух винтов (по 17 мм каждый) крестовой отвёрткой Philips #00.

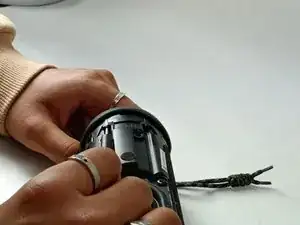

Затем переверните устройство и аналогично отвинтите остальные два винта (по 17 мм каждый) с другой стороны.

На этих фотографиях динамик всё ещё установлен в устройстве. Лучше предварительно вынуть его по инструкции «Замена динамика».

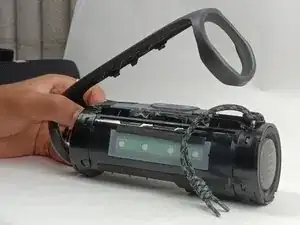

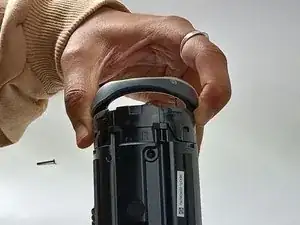

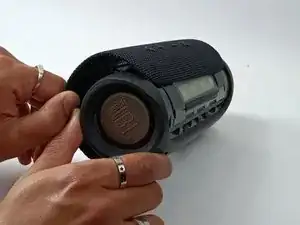

После удаления всех винтов снимите кронштейн пассивного радиатора с каждого конца.

Отложите кронштейн пассивного радиатора в сторону. Он не нужен для замены кнопок.

Далее нужно снять пассивный радиатор.

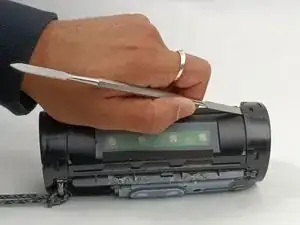

Для этого используйте металлическую лопатку, чтобы отжать защёлки, удерживающие его.

После снятия защёлок с обеих сторон вы можете снять левый и правый пассивные радиаторы с устройства.

Оба можно отложить. Они не нужны для замены кнопок.

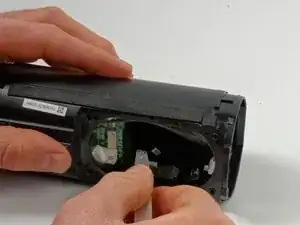

После снятия динамика этот шаг выполняется через отверстие, где был динамик.

Там можно использовать пинцет или пальцы, чтобы отстегнуть соединение платы кнопок с остальной частью устройства.

Отделите резиновое покрытие с помощью металлической лопатки. Оно может быть очень липким, поэтому может потребоваться сильное усилие.

Затем снимите покрытие пальцами.

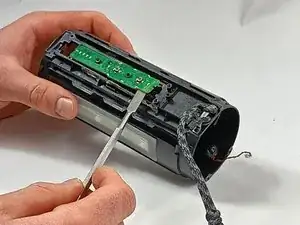

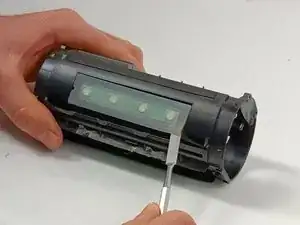

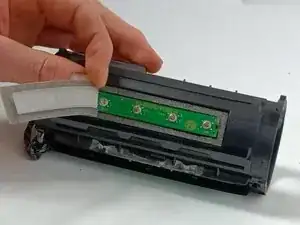

Снова используйте лопатку, чтобы оторвать плату с кнопками.

Она приклеена, поэтому необходимо действовать решительно, используя лопатку.

На этих фотографиях плата с кнопками ещё установлена.

Если не работают только отдельные кнопки, можно заменить только плату с кнопками воспроизведения/паузы и регулировки громкости. Если также возникают проблемы с кнопками питания и Bluetooth, этот шаг позволит заменить и их.

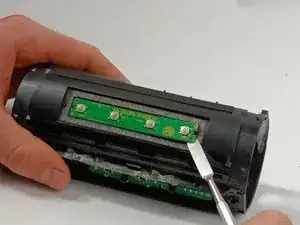

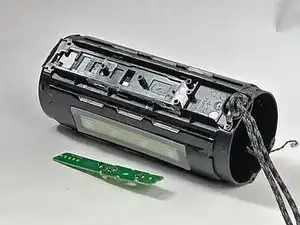

С помощью металлической лопатки снова подденьте плату с кнопками питания и Bluetooth, расположенную рядом с ремешком, и снимите её с устройства.

Она приклеена — прилагайте необходимое усилие.

Снимите чёрную ленту, прикреплённую к внутренней части динамика.

Клейкая масса сильная, может потребоваться больше усилий, если движение отсутствует.

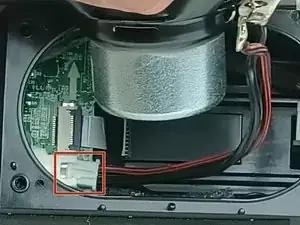

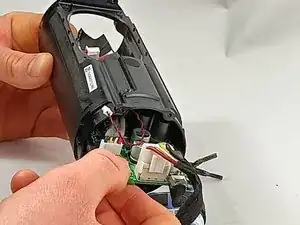

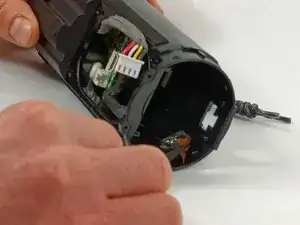

Отсоедините проводку, прикреплённую к материнской плате, и при вытягивании держите её так, чтобы проводка была обращена в сторону.

Эта часть прикреплена плотно. Не тяните за провод — тяните за пластиковую клемму, чтобы избежать повреждений.

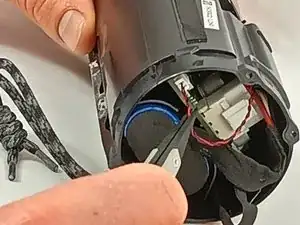

Сначала полностью выдвиньте аккумулятор. Возможно, потребуется слегка приподнять его, чтобы полностью вынуть, затем аккуратно начните подтягивать материнскую плату таким же образом. Снова слегка приподнимите её наполовину, чтобы полностью извлечь.

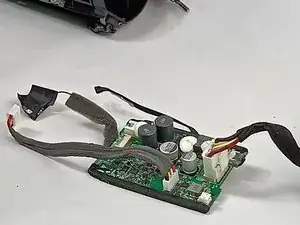

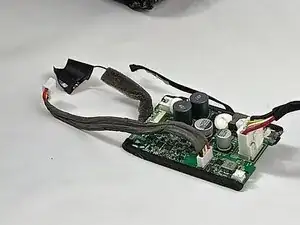

После извлечения материнской платы выполните её ремонт перед установкой обратно или замените на новую материнскую плату.
