Если ваш динамик JBL Flip 6 испытывает постоянные проблемы, такие как отсутствие питания, неисправные кнопки или сбой соединения по Bluetooth, причиной может быть неисправная материнская плата. Материнская плата является центральным компонентом, который управляет всеми функциями динамика, и поврежденная или дефектная плата может привести к множеству проблем, которые невозможно решить простыми методами.

Перед началом замены проверьте наличие видимых повреждений, таких как трещины, следы от ожогов или ослабленные соединения на материнской плате. Если колонка подвергалась воздействию влаги или физических ударов, это могут быть потенциальные признаки того, что материнская плата требует замены.

Перед началом отключите динамик от питания и отсоедините его от любых кабелей или зарядных устройств, чтобы избежать электрического удара или дальнейших повреждений во время ремонта.

Шаг 1

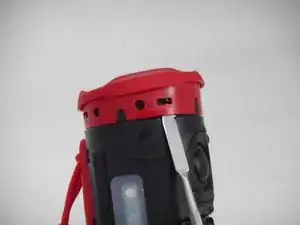

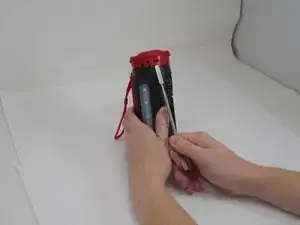

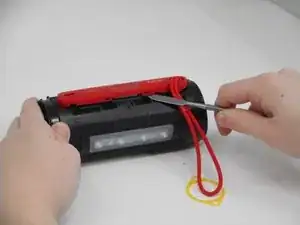

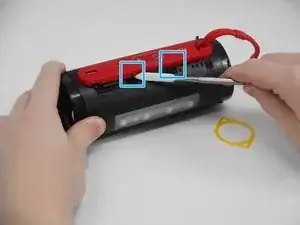

Используя инструмент для открытия iFixit, подденьте с боку кнопок слота на корпусе до освобождения заготовок.

Шаг 2

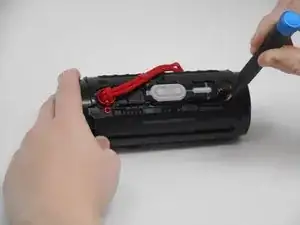

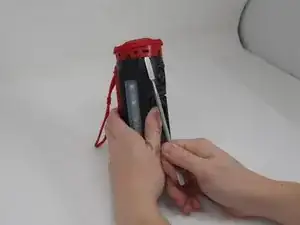

Теперь, когда зазор стал больше, с помощью того же инструмента подденьте с другой стороны до освобождения заготовок.

Шаг 3

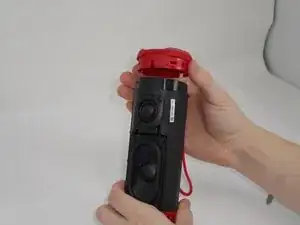

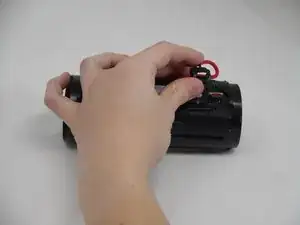

После освобождения всех заготовок, сдвиньте корпус вдоль.

Возможно, вам придется немного раздвинуть корпус руками, чтобы заготовки не застряли на торцевых частях.

Шаг 4

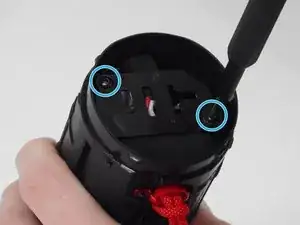

Удалите два винта Philips #1 длиной 9,5 мм, крепящих твитер к устройству.

Шаг 5

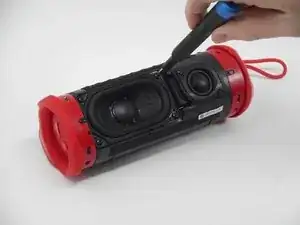

Вставьте открывающий инструмент в зазор вдоль края твитера.

Вставьте кончик внутрь и подденьте вверх, чтобы освободить твитер от материнской платы.

Шаг 6

Используйте поддеватель, чтобы поднять одну из заготовок, держащих радиатор на месте.

Шаг 7

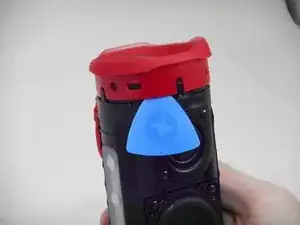

После освобождения заготовки вставьте прокладку, чтобы держать детали разделенными и не дать им соединиться обратно.

Подденьте заготовку с другой стороны, чтобы полностью освободить пассивный радиатор.

Шаг 8

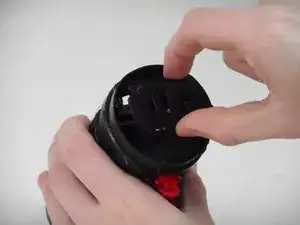

После отсоединения обеих заготовок пассивный радиатор легче снять вручную.

Повторите те же действия с пассивным радиатором на другой стороне.

Шаг 9

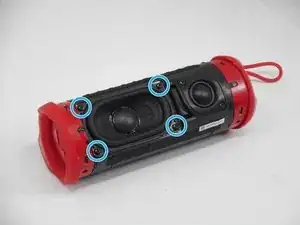

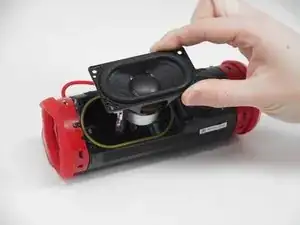

Удалите четыре винта Philips #1 длиной 9,5 мм, крепящих басовик к устройству.

Шаг 10

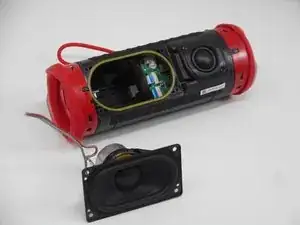

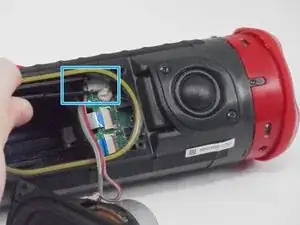

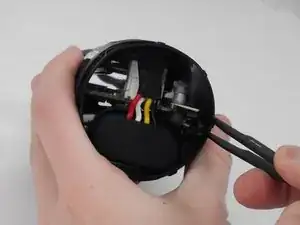

Осторожно отключите белый разъем, соединяющий басовик и материнскую плату.

Если при удалении разъема возникает большое сопротивление, возможно, зажим удерживает его на месте. Проверьте наличие каких-либо креплений, прежде чем прикладывать значительное усилие, так как это может повредить материнскую плату.

Шаг 11

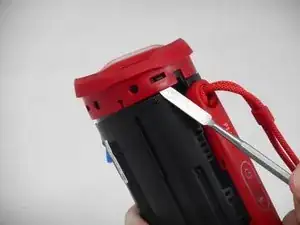

Используйте лопаточку, чтобы освободить заготовки, соединяющие крышку кнопок и зарядного порта.

После удаления двух заготовок крышку можно легче снять вручную.

Шаг 12

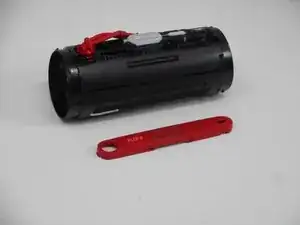

После освобождения заготовок снимите крышку, выведя ремешок из отверстия.

Шаг 13

Удалите два винта Philips #00 длиной 5,7 мм, удерживающие крышку зарядного порта на месте.

Шаг 14

Используя пинцет, потяните синий шлейф из разъема платы зарядного порта.

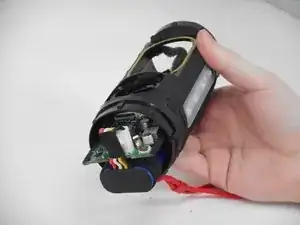

После удаления шлейфа вытащите порт USB-C снаружи.

Шаг 15

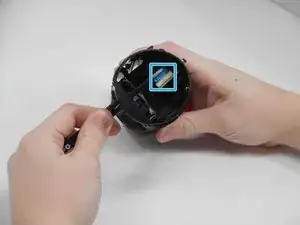

Осторожно вытяните небольшой шлейф из его слота.

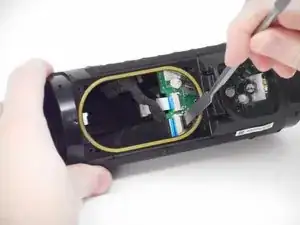

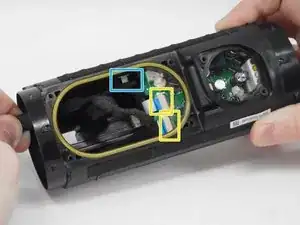

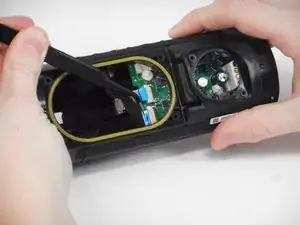

Поднимите черные блокирующие зажимы на противоположной стороне от шлейфов, затем осторожно вытяните шлейфы из их слотов.

Шаг 16

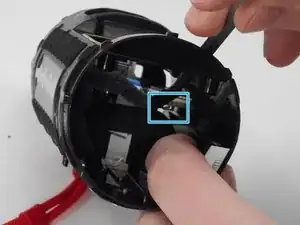

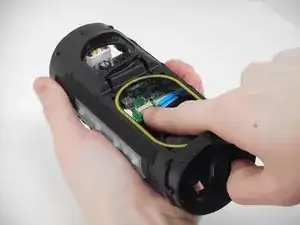

Осторожно отключите небольшой защитный разъем от материнской платы.

При повторном подключении этого разъема может быть сложно правильно выровнять его. Лучший способ — аккуратно расположить провод одной рукой, а затем, используя пинцет, зажать верхнюю сторону материнской платы и соединитель.
