Замена аккумулятора JBL Flip 6

Перед началом ремонта выключите устройство и отсоедините все кабели.

Тканевое покрытие JBL Flip 6 зафиксировано пластиковыми защёлками.

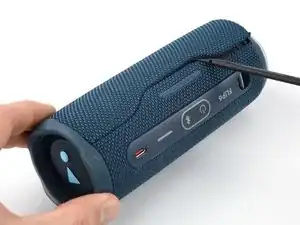

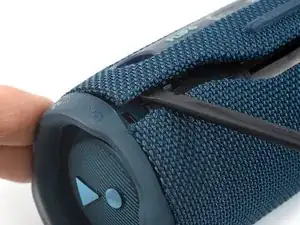

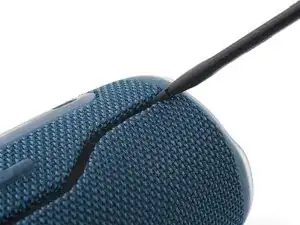

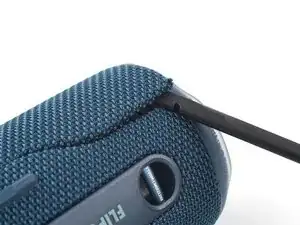

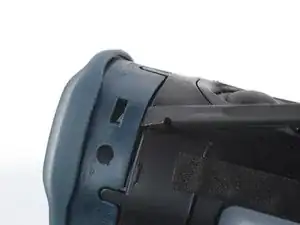

Вставьте плоский конец лопатки в стык между двумя половинками тканевого покрытия.

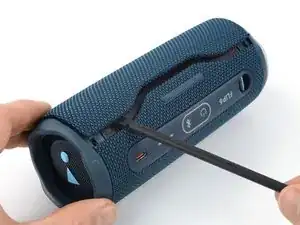

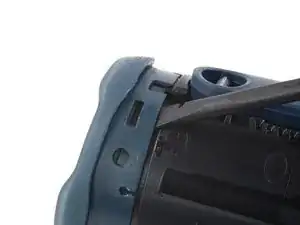

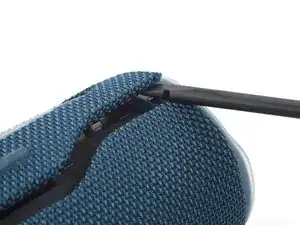

Заведите лопатку под край тканевого покрытия, противоположный панели управления, и подденьте его вверх, чтобы освободить пластиковые защёлки.

Повторите предыдущий шаг, используя лопатку, чтобы пройти вдоль всего стыка и освободить оставшиеся пластиковые защёлки.

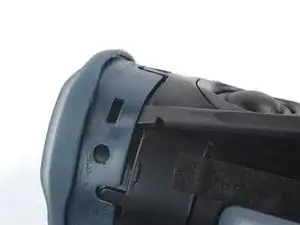

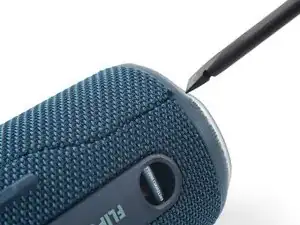

Вставьте плоский конец лопатки под противоположный край тканевого покрытия — сторону с панелью управления.

Подденьте вверх, чтобы освободить пластиковую защёлку.

Повторите предыдущий шаг, чтобы освободить последнюю пластиковую защёлку на другом конце тканевого покрытия.

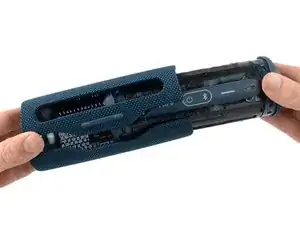

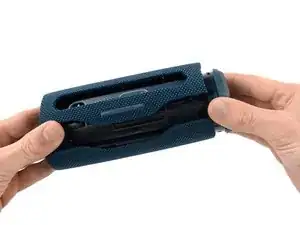

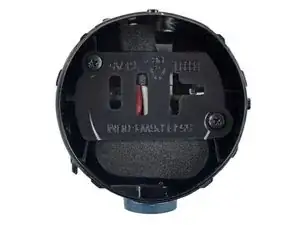

Одной рукой разведите края тканевого покрытия, а другой — потяните в сторону блок динамиков, отделяя его от покрытия.

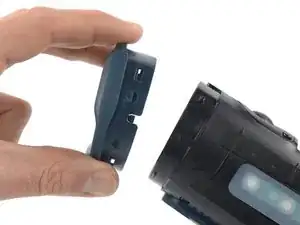

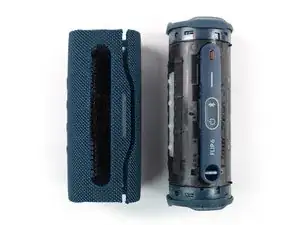

Снимите тканевое покрытие.

При сборке устройство можно включить и проверить работу перед установкой тканевого покрытия.

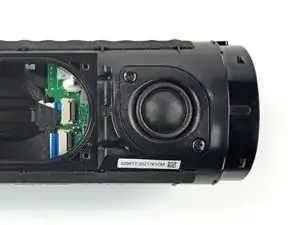

Правый пассивный излучатель зафиксирован пластиковыми защёлками и помечен обозначением R.

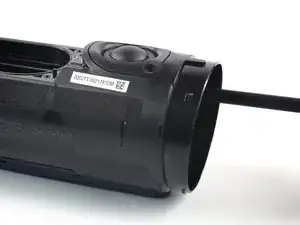

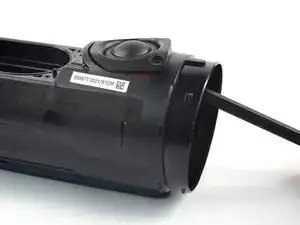

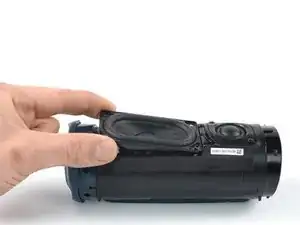

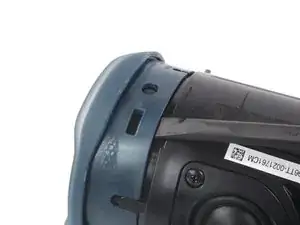

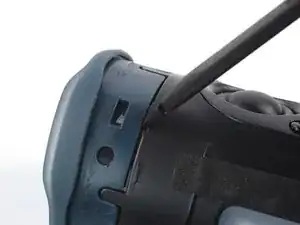

Вставьте плоский конец лопатки под корпус пассивного излучателя вблизи одной из пластиковых защёлок.

Подденьте вверх, чтобы освободить первую пластиковую защёлку, удерживающую корпус пассивного излучателя.

Повторите предыдущий шаг, чтобы освободить все пластиковые защёлки, удерживающие корпус.

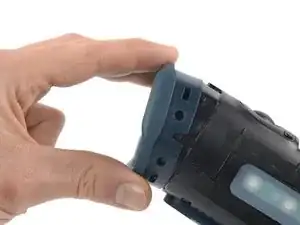

Снимите правый пассивный излучатель.

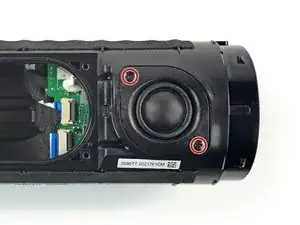

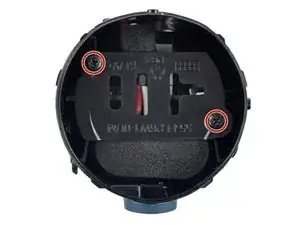

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить два винта длиной 9,5 мм, фиксирующих защитную скобу.

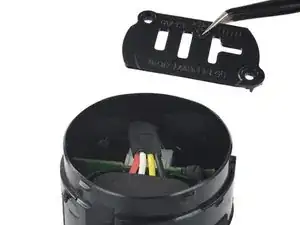

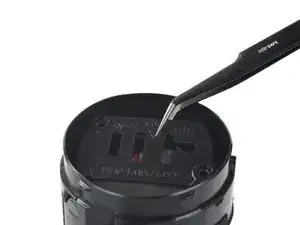

Используйте пинцет или пальцы, чтобы снять защитную скобу.

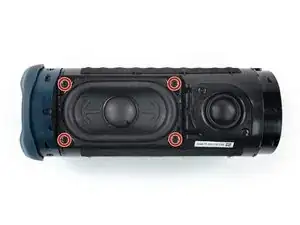

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить четыре винта длиной 9,5 мм, крепящие низкочастотный динамик.

Пока не пытайтесь полностью извлечь низкочастотный динамик, так как он всё ещё подключён к материнской плате.

Кабели низкочастотного динамика достаточно длинные, чтобы динамик можно было разместить вне блока динамиков, однако избегайте чрезмерного натяжения или резких изгибов кабелей при этом.

При работе с низкочастотным динамиком держите его за края, чтобы не повредить хрупкую центральную поверхность.

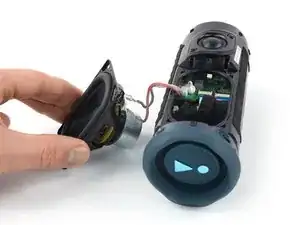

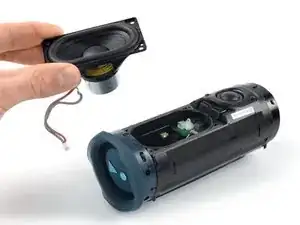

Поднимите низкочастотный динамик из посадочного места и разместите рядом с блоком динамиков.

Низкочастотный динамик подключён к материнской плате с помощью разъёма JST.

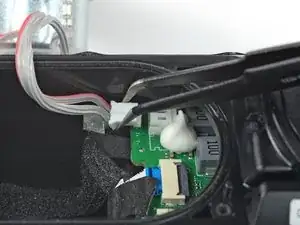

Используйте пинцет, чтобы захватить боковые стороны разъёма низкочастотного динамика.

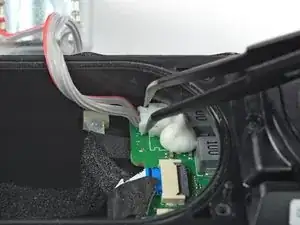

Выдвиньте разъём из гнезда, слегка покачивая его влево и вправо, чтобы ослабить защёлки, фиксирующие его.

Снимите низкочастотный динамик.

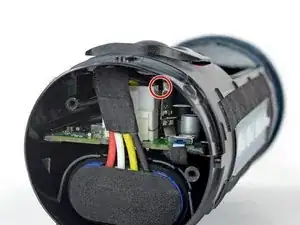

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить два винта длиной 9,5 мм, крепящих высокочастотный динамик.

Существуют разные версии JBL Flip 6 с различными разъемами высокочастотного излучателя. Для каждой из них требуется немного отличная процедура отключения.

Разъём рядом с разъёмом низкочастотного динамика, который можно отключить так же, как и разъём низкочастотника.

Вилочный разъём с контактными пружинами, который отключается простым поддеванием высокочастотного излучателя.

Чтобы поддеть высокочастотный излучатель, вставьте кончик лопатки между разъёмом аккумулятора и выводом разъёма высокочастотника и аккуратно нажмите на излучатель вверх, чтобы вывести его штырьки из контактных пружин.

Чтобы снова подключить вилочный разъём, просто вдавите контакты обратно в пружины.

Подденьте высокочастотный излучатель с помощью лопатки.

Снимите высокочастотный излучатель.

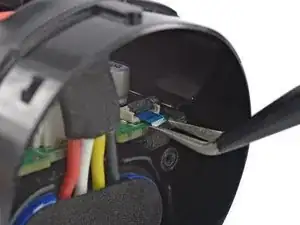

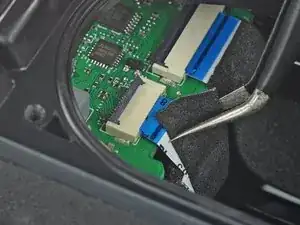

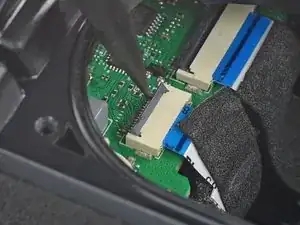

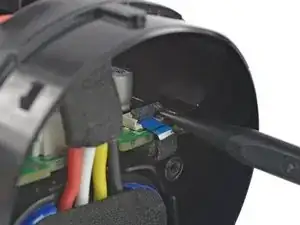

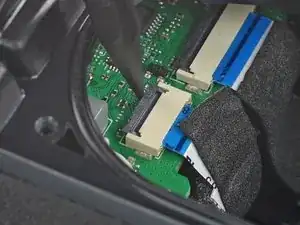

Кончиком лопатки или ногтем поднимите маленькую поворотную защёлку на шлейфе кабеля кнопки питания разъёма ZIF.

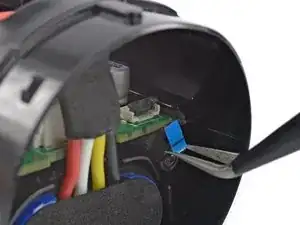

Пинцетом вытяните кабель кнопки питания из разъёма ZIF.

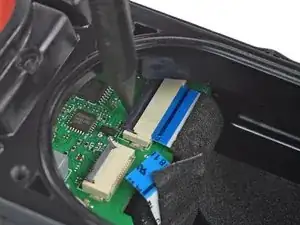

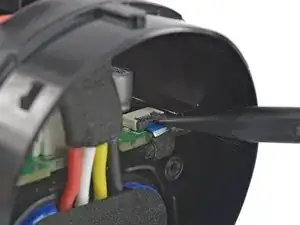

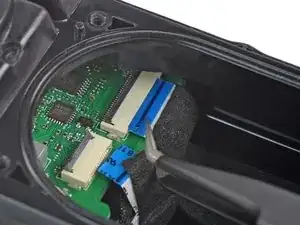

Кончиком лопатки или ногтем поднимите маленькую поворотную защёлку на шлейфе кабеля зарядки разъёма ZIF.

Пинцетом вытяните кабель зарядки из разъёма ZIF.

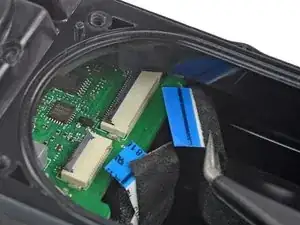

Кончиком лопатки или ногтем поднимите маленькую поворотную защёлку на шлейфе кабеля кнопки громкости разъёма ZIF.

Пинцетом вытяните кабель кнопки громкости из разъёма ZIF.

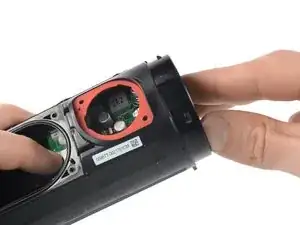

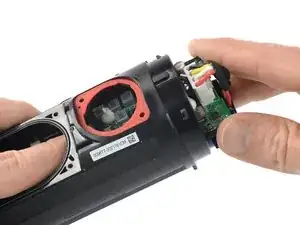

Вставьте палец в вырез для низкочастотного динамика и надавите на левый край платы.

Выдвиньте плату из корпуса колонки ровно настолько, чтобы получить свободный доступ к разъёму аккумулятора. Полностью извлекать плату не нужно.

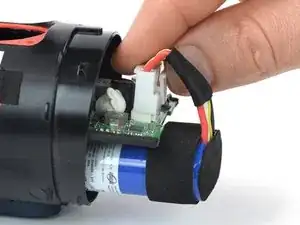

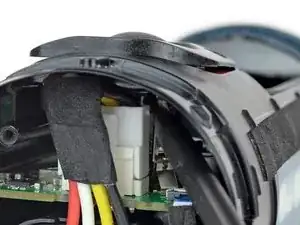

Аккумулятор подключён к плате с помощью разъёма силового кабеля, у которого есть небольшой язычок по боку, фиксирующий его на месте.

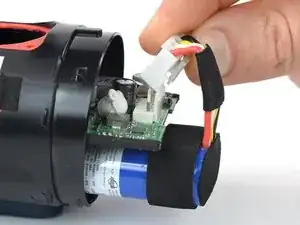

Сожмите язычок к разъёму и потяните разъём строго вверх из гнезда, чтобы отключить аккумулятор.

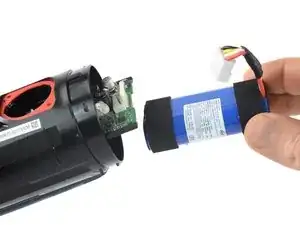

Вытяните аккумулятор из корпуса колонки, чтобы снять его.
