Замена корпуса JBL Flip 4
В этом руководстве описан процесс снятия внешнего корпуса и резинового каркаса динамика. Кроме того, данный процесс является первым шагом к доступу к аккумулятору, динамикам, печатным платам и другим внутренним компонентам JBL Flip 4.
Шаг 1

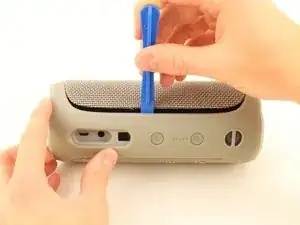

Вставьте пластиковую инструмент в щель между крышкой и резиновым каркасом у кнопки питания.

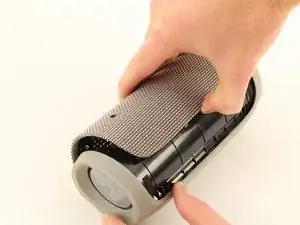

Аккуратно снимите крышку, начиная с той стороны, где отсутствуют кнопки громкости и Bluetooth.
При снятии крышки шесть фиксаторов (по три вдоль каждой стороны резинового каркаса), прикрепляющих крышку к колонке, издают щелчки.
Будьте осторожны, чтобы не повредить фиксаторы на стороне с кнопками — снимайте крышку аккуратно.

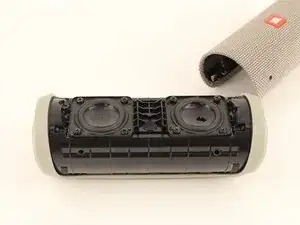

Отогните крышку с помощью больших пальцев.
Шаг 2

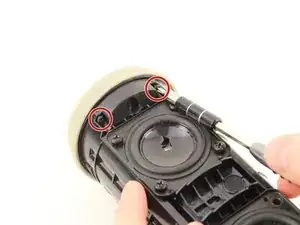

Выкрутите четыре винта длиной 13 мм типа JIS #0, крепящие резиновый каркас к корпусу динамика; они расположены по обеим сторонам внутренней части колонки.

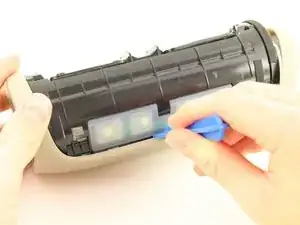

Пластиковым инструментом освободите защёлки, фиксирующие центральную часть резинового каркаса.

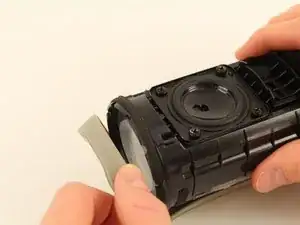

Отогните один конец резинового каркаса с помощью больших пальцев — он должен легко сняться.
Снятие каркаса может потребовать некоторого усилия.
Динамики представляют собой сильные магниты. Держите их подальше от другой чувствительной электроники.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
