Замена кабеля кнопок JBL Flip 4

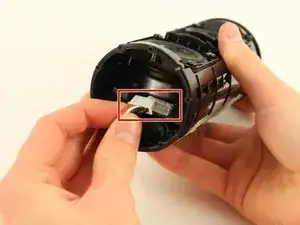

отсоедините аккумулятор (следуйте этому руководству)

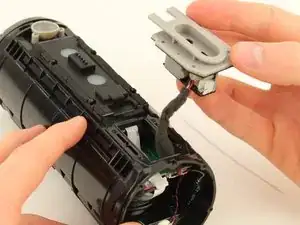

отсоедините и снимите USB-модуль (следуйте этому руководству)

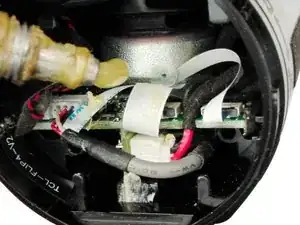

удалите все клейкие ленты и наклейки внутри (над кабелями).

Берегите другие чувствительные кабели.

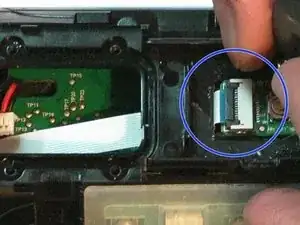

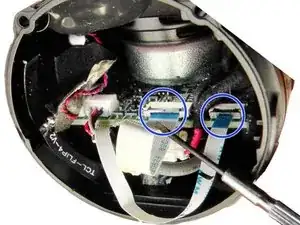

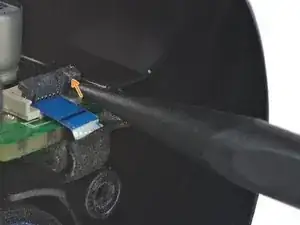

Откиньте верхнюю защёлку на ZIF-разъёмах (серая часть):

Используйте кончик лопатки или ноготь, чтобы откинуть маленькую шарнирную запирающую планку на ZIF-разъёмах кабеля.

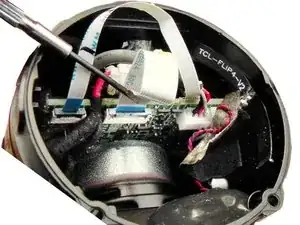

Используйте пинцет, чтобы вытянуть кабель из ZIF-разъёмов.

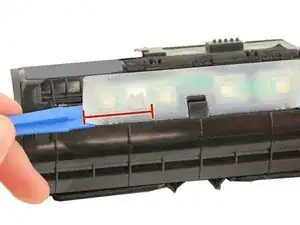

Вставьте пластиковый инструмент для открытия под прозрачную резиновую крышку над платой управления кнопками.

Подденьте крышку с помощью инструмента для открытия.

Открывайте только немного (до кабеля).

Крышка приклеена, поэтому потребуется некоторое усилие, чтобы поддеть её.

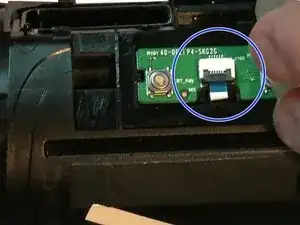

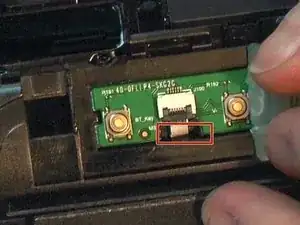

Откиньте верхнюю защёлку на ZIF-разъёмах (серая часть).

На 6-контактном кабеле здесь есть клей.

Вытяните кабели.

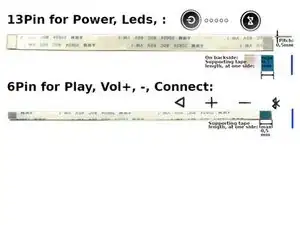

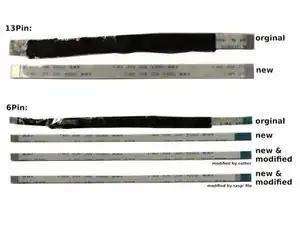

Купите новые кабели. Эти кабели называются FFC или FPC гибкие кабели. Расстояние между контактами (называемое шагом) — 0,5 мм. Длина кабеля оригинальная 12 см (подойдут также 10 см или 15 см). Подробнее:

Кнопки питания, индикатор: 13 контактов — тип A

Кнопки воспроизведения, +, -, подключение: 6 контактов — тип B (обратный) (разъёмы ориентированы друг к другу в зеркальном порядке)

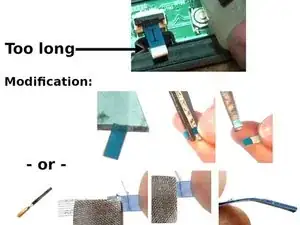

Жёсткий (синий) конец кабеля должен иметь максимальную длину 0,5 мм (хотя бы с одной стороны). Иначе этот участок необходимо обрезать: используйте нож и ножницы или, альтернативно, мини-напильник.

читайте выше.

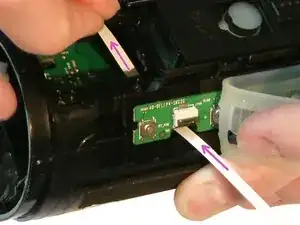

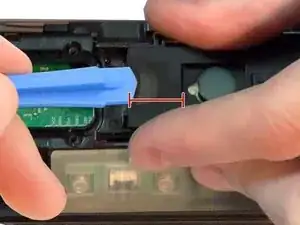

Используйте длинногубцы, чтобы вставить кабели.

Проверьте: подключите аккумулятор. Убедитесь, что все кнопки работают. Снова отключите аккумулятор.

Завершение: уложите кабель. Закрепите кабель лентой и приклейте. (Поставьте вертикально на сутки для сушки клея из‑за растворителя)
