Замена разъёма зарядки JBL Flip 5

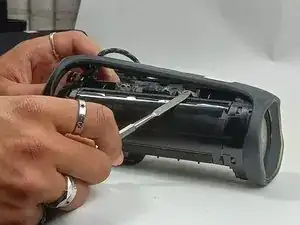

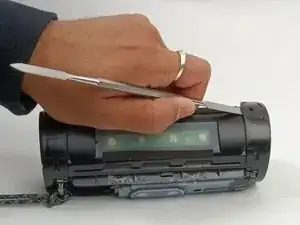

Вставьте плоский край металлической лопатки под угол внешнего корпуса.

Используйте лопаткy, чтобы отжать пластиковые защёлки, фиксирующие внешний корпус.

Когда все защёлки будут отпущены, вы сможете приподнять этот край корпуса.

После освобождения одной стороны выполните предыдущие два шага для другой стороны.

На этой стороне находятся кнопки, будьте осторожны, чтобы не повредить их при отжатии корпуса.

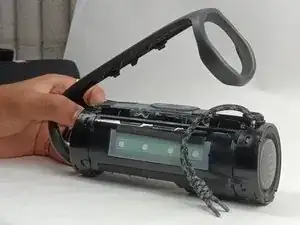

Когда все защёлки будут сняты, аккуратно снимите внешний корпус.

Корпус полностью снят. Для установки нового корпуса поместите его в положение и надавите на защёлки, чтобы защёлкнуть его на место.

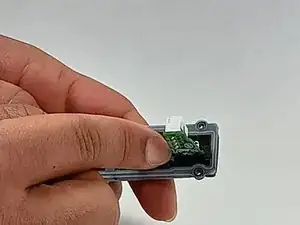

Первое изображение приведено для ориентира. Это та деталь, которая будет удалена.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 17 мм, фиксирующие кронштейн пассивного излучателя.

После удаления винтов используйте металлическую лопаткy, чтобы снять кронштейн пассивного излучателя.

Отложите кронштейн излучателя в сторону.

Теперь необходимо снять сам пассивный излучатель.

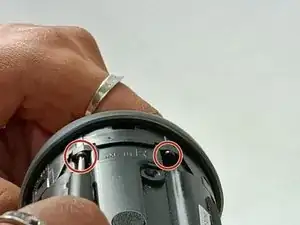

Используйте металлическую лопаткy, чтобы поддеть вверх и освободить пластиковые защёлки, удерживающие пассивный излучатель.

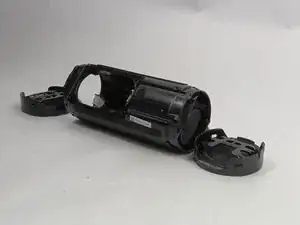

После снятия защёлок вы сможете снять оба пассивных излучателя.

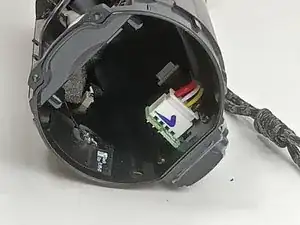

Сосредоточьтесь на стороне колонки, где находится разъём зарядки, и осмотрите место, где ранее был пассивный излучатель.

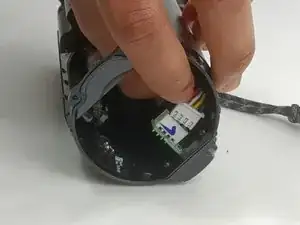

Отключите кабель питания, который соединяет разъём зарядки с платой, используя руки.

При необходимости можно помочь себе пластиковой лопаткой.

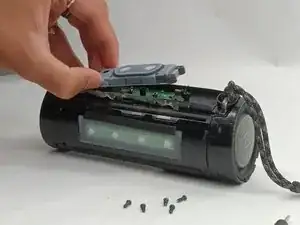

Отвинтите четыре винта длиной 6 мм на компоненте, который расположен над разъёмом зарядки.

Снимите эту деталь вручную.

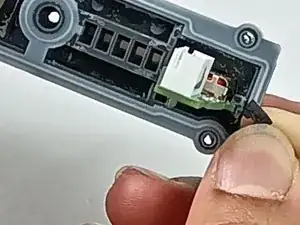

Будут две плоские пластиковые ленты, удерживающие плату разъёма зарядки на месте.

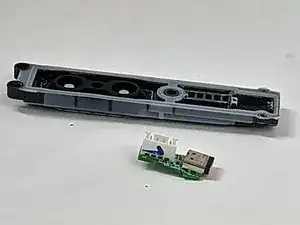

Снимите эти ленты, после чего вы сможете извлечь разъём зарядки вместе с платой.
