Замена динамиков в Insignia NS-DS9PDVD15

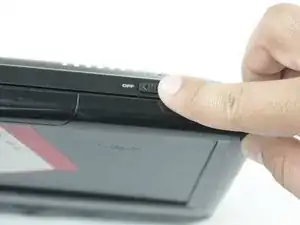

Выключите питание. Переключите кнопку питания в положение ОТКЛ.

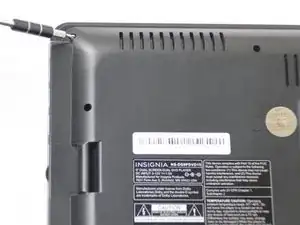

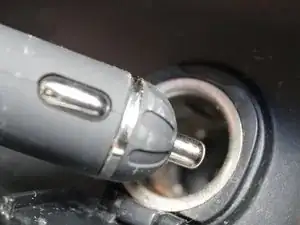

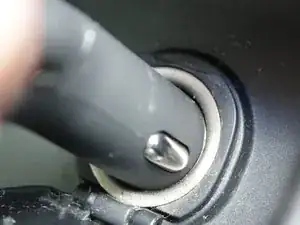

Отключите адаптер переменного тока от прикуривателя в автомобиле.

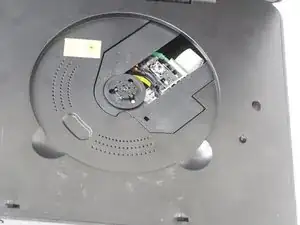

Убедитесь, что в лотке для дисков нет DVD или CD.

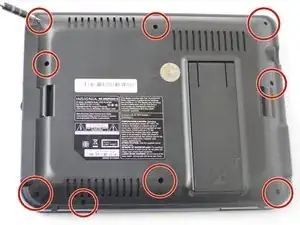

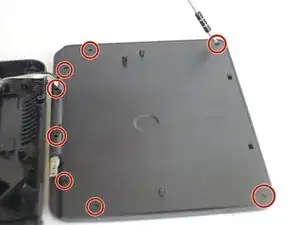

Открутите девять винтов длиной 9 мм с помощью отвёртки JIS #000.

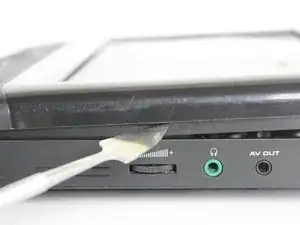

Отделите заднюю панель с помощью лопатки, затем снимите её вручную.

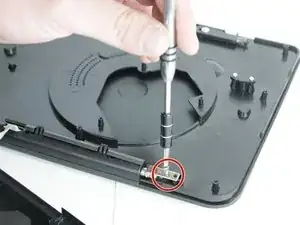

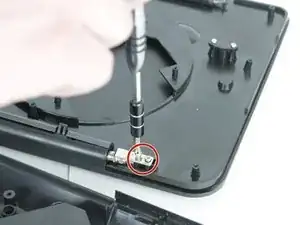

После снятия задней панели и ослабления лотка диска снизу найдите два винта длиной 3 мм, которые крепят лоток к шарниру.

Открутите их отвёрткой JIS #000.

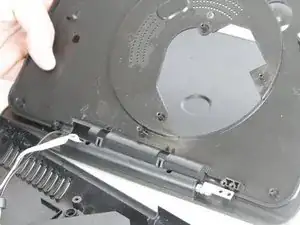

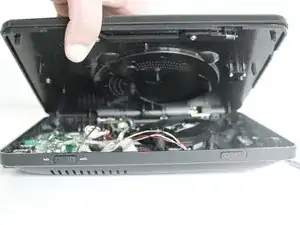

Сдвиньте лоток вверх и полностью снимите его со шарнира.

После снятия нижней крышки и лотка диска снимите заднюю панель с верхней половины.

На нижней крышке шесть винтов длиной 9 мм и два винта на шарнире. Открутите их отвёрткой JIS #000.

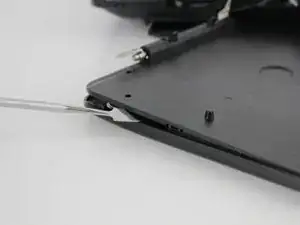

Как только все винты будут удалены, отогните крышку с помощью лопатки.

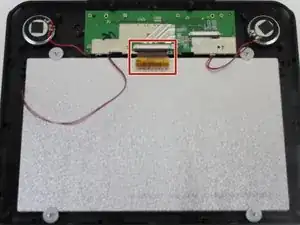

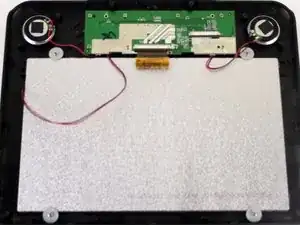

Вы увидите печатную плату, заднюю сторону динамиков и заднюю сторону экрана.

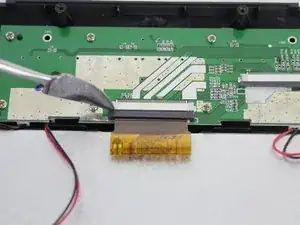

Аккуратно отсоедините ленточный кабель с помощью лопатки.

Сначала отожмите чёрную часть.

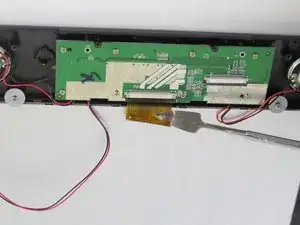

Затем отожмите лопаткой сам «ленточный кабель».

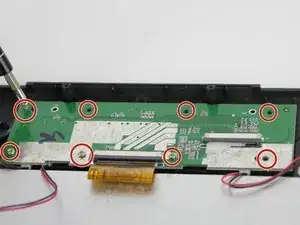

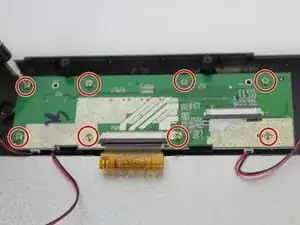

После снятия ленточного кабеля открутите восемь винтов длиной 9 мм от печатной платы.

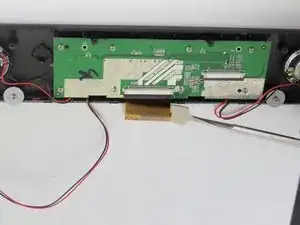

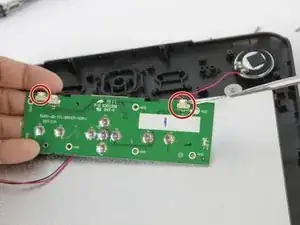

Переверните печатную плату. Отсоедините два комплекта красных и чёрных проводов, подключённых к динамикам.

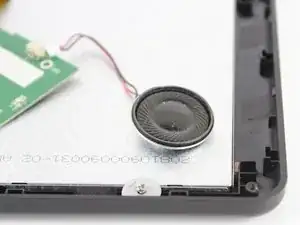

Используйте лопатку у белого разъёма, чтобы отключить провода. После этого можно снять динамики.

Второй по счёту слева провод подключается к экрану. Чтобы снять левый динамик, отключите крайний левый провод — он отмечен кружком на первом изображении.
