Замена материнской платы MAGNAVOX MDV2300
Если ваш DVD-плеер MAGNAVOX MDV2300 не включается, возникают проблемы с воспроизведением или устройство не читает диски, используйте это руководство для замены материнской платы и восстановления работоспособности.
Материнская плата — это центральная печатная плата, которая управляет распределением питания, обрабатывает сигналы от оптического привода и контролирует общую работу устройства. Неисправная материнская плата может вызывать сбои системы, в том числе внезапные отключения питания, отсутствие питания или неработающие функции воспроизведения.
Перед началом отключите DVD-плеер от источника питания, чтобы избежать поражения электрическим током.
Шаг 1

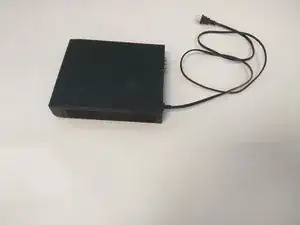

Перед началом осмотрите устройство. Убедитесь, что оно отключено от сети.
Шаг 2
Отверткой Phillips #0 выкрутите два винта на верхней панели.
Шаг 3

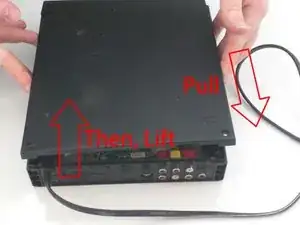

Снимите верхнюю панель с устройства, потянув, затем подняв её вверх.
Шаг 4

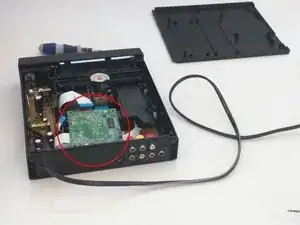

Определите расположение материнской платы.
Шаг 5

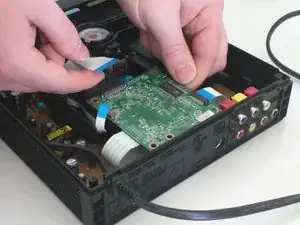

Осторожно отсоедините провода от элементов материнской платы. Не бойтесь приложить дополнительное усилие при вытягивании; провода прочные и не должны рваться.
Шаг 6
Снимите материнскую плату с устройства, поддев и приподняв её пальцами от основания.
Шаг 7
При установке материнской платы обратно убедитесь, что провода плотно вставлены в свои разъёмы.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
