Замена экрана Insignia NS-DS9PDVD15
В этом руководстве описывается процедура замены экрана устройства Insignia NS-DS9PDVD15.
Шаг 1
Выключите питание. Переведите переключатель питания в положение ВЫКЛ.
Шаг 2
Отключите адаптер переменного тока от прикуривателя автомобиля.
Шаг 3
Убедитесь, что в лотке для дисков нет DVD или CD.
Шаг 4

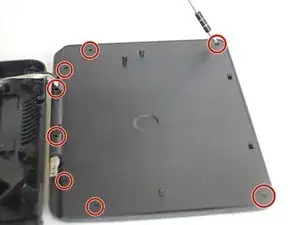

Открутите девять винтов длиной 9 мм с помощью отвёртки JIS #000.
Шаг 5

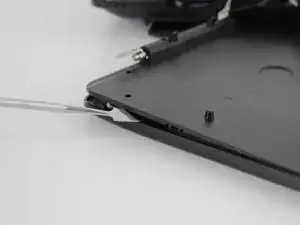

Отогните заднюю панель с помощью инструмента для вскрытия, затем снимите её вручную.
Шаг 6
После того как задняя панель снята, а лоток для дисков освобождён снизу, найдите два винта длиной 3 мм, которые крепят лоток к шарниру.
Открутите их с помощью отвёртки JIS #000.
Шаг 7
Полностью выдвиньте лоток вверх и снимите его с шарнира.
Шаг 8
После снятия нижней крышки и лотка для дисков снимите заднюю панель с верхней половины.
На нижней крышке находятся шесть винтов длиной 9 мм и два винта на шарнире. Открутите их с помощью отвёртки JIS #000.
Шаг 9
После того как все винты сняты, отогните крышку с помощью инструмента для вскрытия.
Откроется вид на печатную плату, задние части динамиков и заднюю часть экрана.
Шаг 10

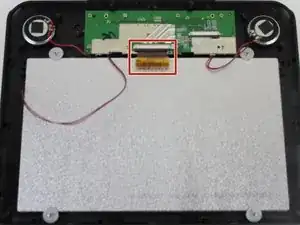

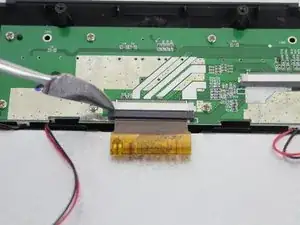

Осторожно извлеките ленточный кабель с помощью инструмента для вскрытия.
Сначала вытолкните чёрную часть.
Шаг 11

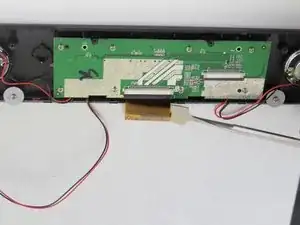

Затем вытолкните «ленту» с помощью инструмента для вскрытия.
Шаг 12

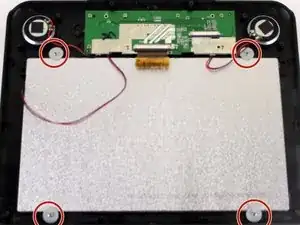

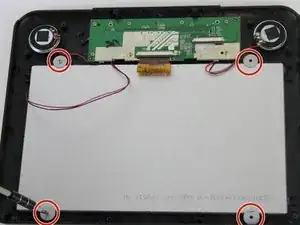

Открутите углы экрана с помощью отвёртки JIS #000. Используются четыре винта длиной 6 мм с шайбами.
Шаг 13

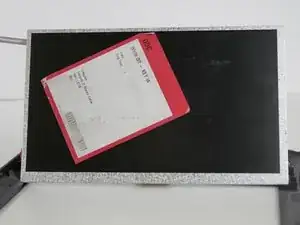

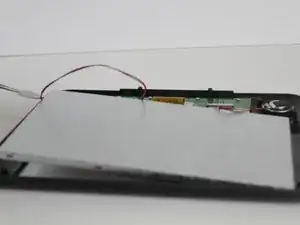

После снятия винтов и шайб поднимите экран с помощью инструмента для вскрытия.
Заключение
Чтобы собрать устройство заново, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
