Очистка потенциометра регулятора громкости

Чтобы убедиться в отсутствии остаточного напряжения, отключите ресивер от питания на 48–72 часа. Это разрядит конденсаторы, чтобы устройство можно было безопасно обслуживать.

Перед работой с устройством отключите его от сети. Удерживайте кнопку питания в нажатом состоянии в течение 60 секунд, чтобы разрядить конденсаторы.

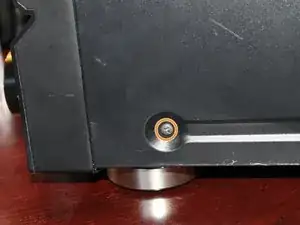

Если он присутствует, удалите этот винт. В моём устройстве его не было, но в вашем он может быть.

Снимите две винты Phillips, удерживающие переднюю панель ресивера. Разложите их по отдельности, так как они различаются.

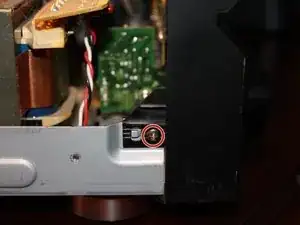

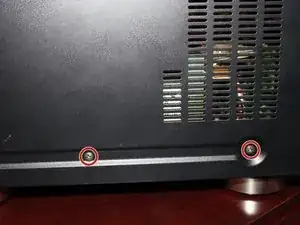

Снимите 2 винта Phillips #2 с левой стороны ресивера. Они одной длины.

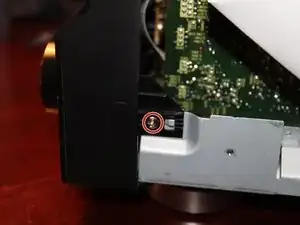

Снимите 1 винт с правой стороны ресивера, размер битки тот же, что и у предыдущих винтов. Хотя он кажется таким же, храните его отдельно.

Будьте крайне осторожны с ресивером на этом этапе! Вы не будете защищены от удара, если коснётесь заряженного компонента!

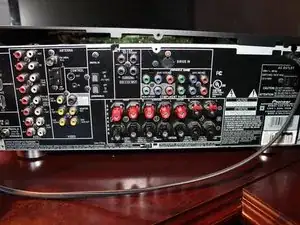

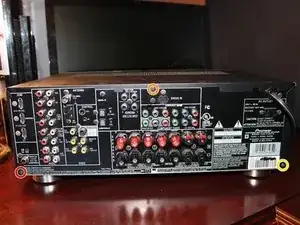

Снимите 3 винта Phillips #2 с задней части ресивера. После их снятия крышка отойдёт.

Если зажим на передней панеле отсутствует, устройство уже ранее обслуживалось. Он не обязателен, но постарайтесь сохранить его целым, так как без него окантовка будет неплотно держаться.

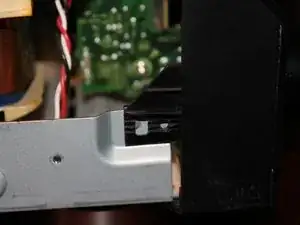

Этот штифт установлен на заводе. Чтобы удалить штифт, вытолкните его сзади, пока он не ослабнет. Снимите штифт, когда он ослабнет.

После удаления штифта лицевой панели снимите 2 винта Phillips #2, которые крепят её к шасси. Оба винта одинаковой длины.

Первое снятие может быть затруднительным. Работайте медленно с необслуживаемым ресивером.

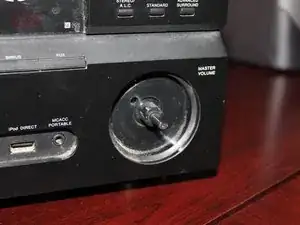

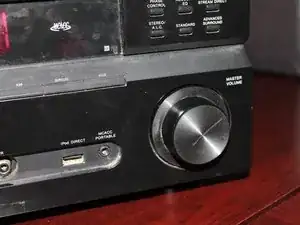

Снимите ручку управления с ресивера. Для этого крепко потяните ручку. Чрезмерное усилие может привести к поломке ручки и потенциометра.

Особое внимание к передней панели требуется у моделей с iPod Direct.

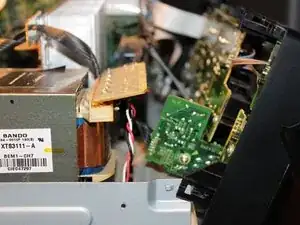

iPod Direct: Отсоедините провод, который подключается к плате, как показано на первом изображении. Плату также потребуется снять.

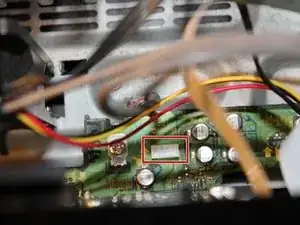

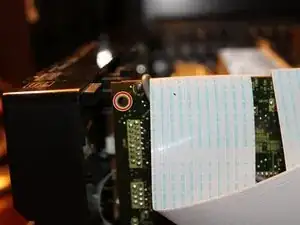

Отключите гибкий плоский кабель, соединяющий дисплей передней панели с остальной частью ресивера.

После сборки эти стяжки должны быть заменены. Несоблюдение этого приведёт к ошибкам защиты.

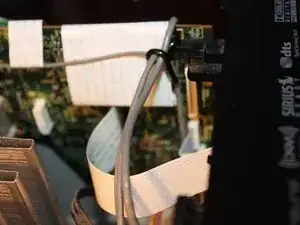

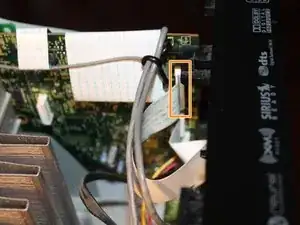

Перережьте стяжки, которые удерживают провода передней панели на вентиляторе. Это обеспечит лучший доступ к компонентам.

С передней панелью ослабленной и всеми кабелями отключёнными, отщелкивайте панель по одной стороне. Положите панель на рабочее место. Оставьте достаточно места для доступа к платам на передней панели.

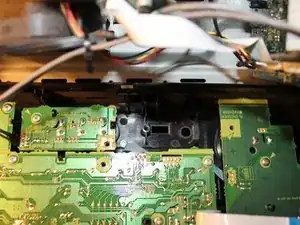

iPod Direct: Снимите все 4 винта Phillips #1. Снимите опорный кронштейн и печатную плату.

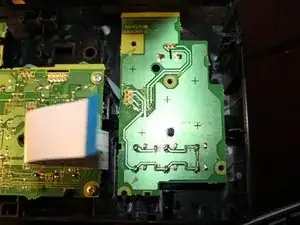

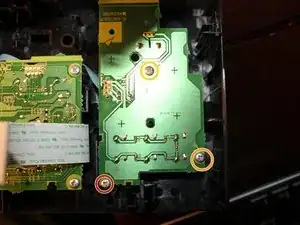

Не iPod Direct: Снимите винты зелёного и красного цвета. Дополнительные винты снимать не требуется.

ПРЕДУПРЕЖДЕНИЕ: Этот винт уникален и имеет другую резьбу. Отложите его отдельно.

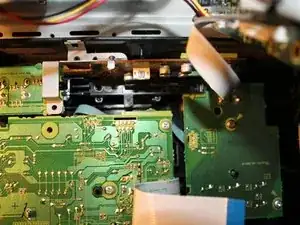

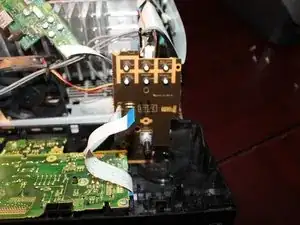

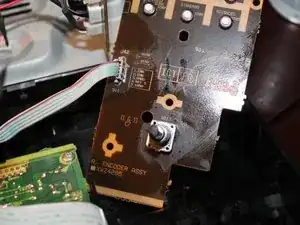

Удалите 3 винта Phillips #2, которые фиксируют плату регулировки громкости в передней панели приёмника.

Небольшого количества очистителя контактов обычно достаточно. Если требуется больше чем 1–2 распыления, возможно, потребуется замена платы.

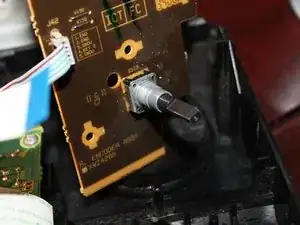

Отсоединив плату управления от передней панели, распылите очиститель контактов в потенциометр. Удалите излишки очистителя после завершения работ.

Это устранение может быть не постоянным, и проблема может вернуться. Замените плату или потенциометр, если это произойдёт. Дайте переключателю высохнуть в течение 1 часа перед сборкой.

Если у вас нет стяжек, аккуратно уложите провода внутри вентилятора так, чтобы они не могли свободно перемещаться. Это может служить краткосрочным решением.

Сотрите лишний очиститель контактов с печатной платы. Установите плату обратно, когда очиститель высохнет.
