Замена материнской платы Etekcity Lasergrip 1080

Электроника

В этом руководстве показано, как снять с материнской платы все компоненты и подготовить её для замены. Это руководство следует использовать только в случае, если никакие другие методы не помогли. Это крайняя мера, так как материнская плата наименее подвержена неисправностям. Для работы понадобятся отвертка и паяльник. Паяльник сильно нагревается, поэтому представляет потенциальную опасность. Для тех, кто не уверен в навыках пайки, в разделе устранения неполадок на странице устройства есть ссылка на руководство по пайке.

Шаг 1

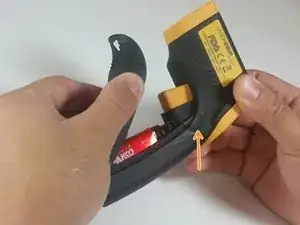

Оттяните крышку батарейного отсека от рукояти, захватив возле выемки для большого пальца.

Шаг 2

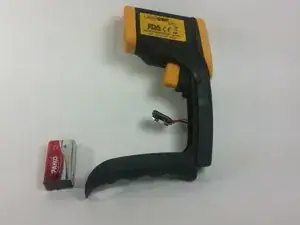

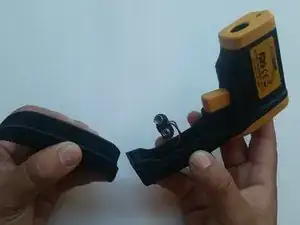

Осторожно выньте батарею из рукояти.

Сильное усилие может повредить провода.

Шаг 3

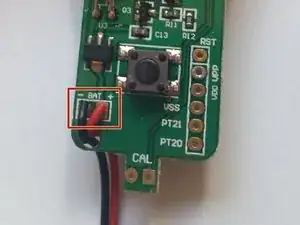

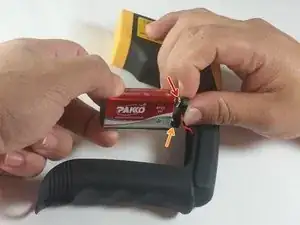

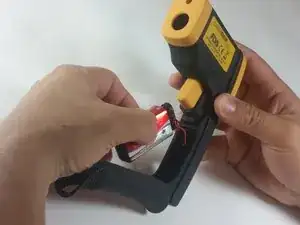

Отключите батарею, оттянув от неё разъём.

Сначала положительный провод

Затем отрицательный провод

При установке новой батареи порядок обратный.

Шаг 4

Снимите крышку батарейного отсека с устройства, потянув её прямо наружу.

Шаг 5

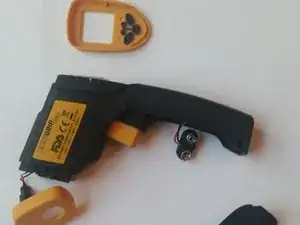

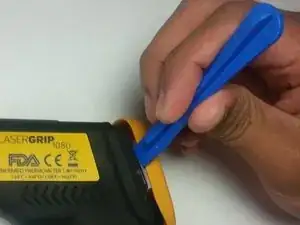

С помощью пластикового инструмента для вскрытия снимите переднюю и заднюю жёлтые крышки.

При снятии задней крышки будьте осторожны, чтобы не потерять кнопки — они не прикреплены.

Шаг 6

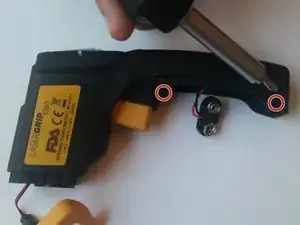

Удалите две винта Phillips №0 длиной 3,1 мм.

Шаг 7

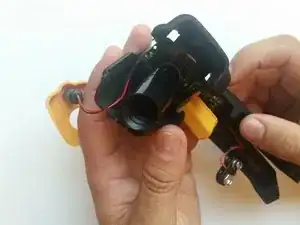

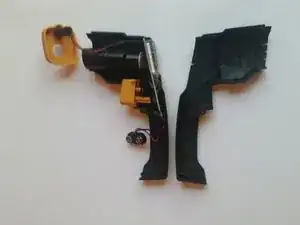

Разделите корпус на две половины.

Будьте осторожны, чтобы не потерять детали внутри.

Шаг 8

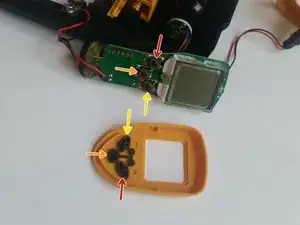

Выравняйте кнопки с контактными площадками кнопок.

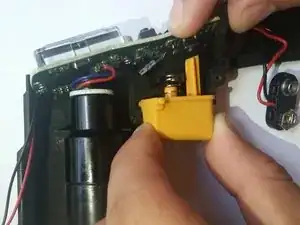

Красная площадка — к красной кнопке.

Оранжевая площадка — к оранжевой кнопке.

Жёлтая площадка — к жёлтой кнопке.

Шаг 9

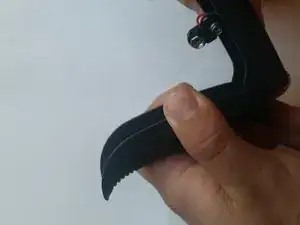

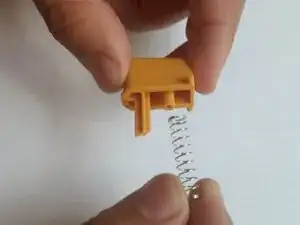

Осторожно выньте курок.

Курок сжат пружиной, поэтому при вынимании не потеряйте пружину.

Для установки курка обратно совместите штифт с отверстием в рукояти и выровняйте вал с контактной площадкой кнопки.

Шаг 10

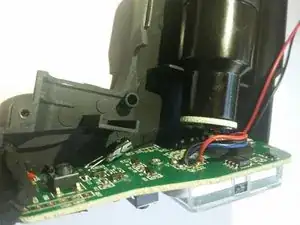

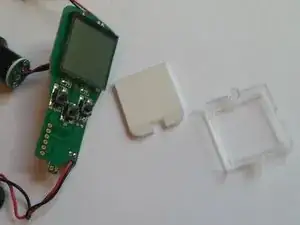

Выньте материнскую плату из её посадочного места в устройстве.

Шаг 11

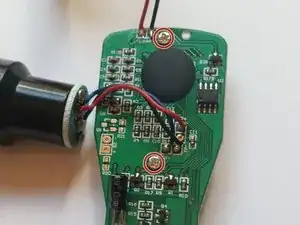

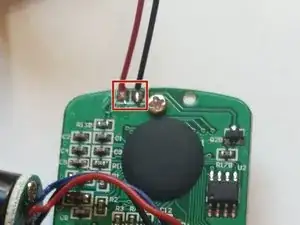

Используйте паяльник, чтобы расплавить припой, удерживающий провода лазера на материнской плате.

Паяльники горячие и должны использоваться только людьми, знакомыми с пайкой и имеющими соответствующие средства защиты. Ссылка на руководство по пайке находится в разделе устранения неполадок на странице устройства.
