Как модифицировать док-станцию Belkin для iPhone с защитным чехлом
Измените док-станцию Belkin F8J045, чтобы можно было заряжать iPhone, защищенный тонким чехлом.
Док-станция работает безупречно с iPhone без защитного чехла. При добавлении чехла разъем Lightning не полностью вставляется в телефон.
Цель состоит в том, чтобы удалить лишний пластик в основании разъема Lightning, что позволит разъему полностью войти в порт зарядки iPhone.
ПРИМЕЧАНИЕ: С правильными режущими инструментами вы могли бы даже справиться без разборки док-станции :)
ПРЕДУПРЕЖДЕНИЕ:
1. Эти изменения аннулируют вашу гарантию.
2. Эти изменения могут сделать вашу док-станцию непригодной к использованию, если вы не будете уделять достаточно внимания.
Шаг 1

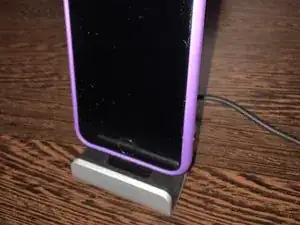

Тонкий резиновый чехол на iPhone делает разъем Lightning недоступным.
Посмотрим, можно ли изменить положение разъема.
Шаг 2

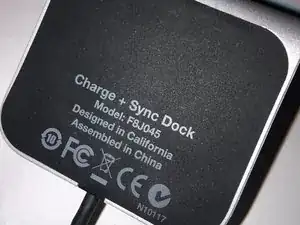

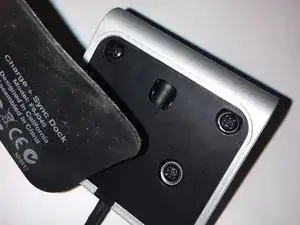

Удалите наклейку на задней стороне док-станции.
Шаг 3

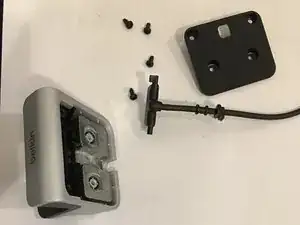

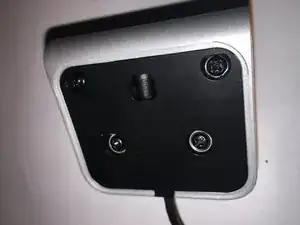

Удалите четыре винта.
Снимите черную панель.
Шаг 4

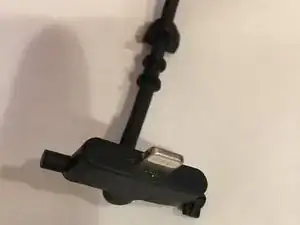

Удалите кабель из корпуса (он легко вынимается).

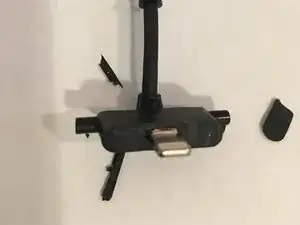

С помощью ножа осторожно обрежьте пластик вокруг основания разъема (примерно половину миллиметра или около того).
Убедитесь, что вы не повредили разъем Lightning!
Шаг 5

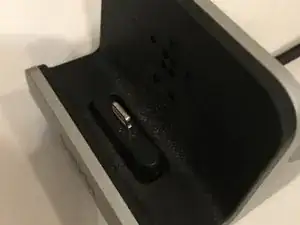

Подключите кабель к USB-порту и проверьте, заряжается ли ваш телефон.
Если этого недостаточно, удалите больше лишнего пластика.
Наслаждайтесь!
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
