Разбор блока управления и микрофона на наушниках-вкладышах
Существует много случаев, когда набор наушников-вкладышей внезапно теряет звук в одном из наушников. Чаще всего эта проблема возникает в разъёме 3,5 мм.
Однако данный руководство поможет, когда проблема заключается в блоке управления и микрофоне, которые часто бывают в наушниках, поставляемых с мобильными телефонами.
Оно просто покажет, как открыть корпус, перепаять оторвавшийся провод (что скорее всего и является проблемой).
Шаг 1

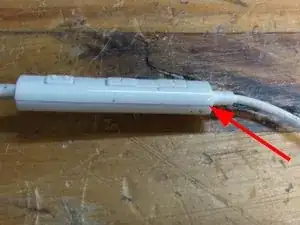

Найдите край блока управления и возьмите очень тонкую плоскую отвертку (или пластиковый инструмент для поддевания, который причинит меньше повреждений).
Шаг 2

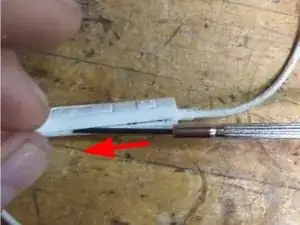

Вставьте инструмент в угол и начните сдвигать его влево.
При этом медленно поворачивайте отвертку вперед и назад, чтобы освободить зажимы.
Старайтесь не позволять инструменту скользить внутрь блока управления, так как это может повредить плату.
Шаг 3

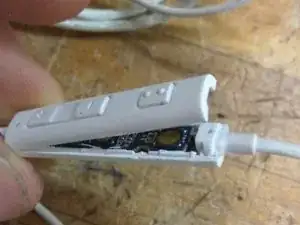

Повторите шаг 2, и блок управления должен открыться, как показано на изображении.

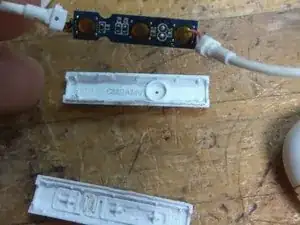

Удалите пластиковые чехлы, и у вас останется только плата (см. второе изображение).
Шаг 4

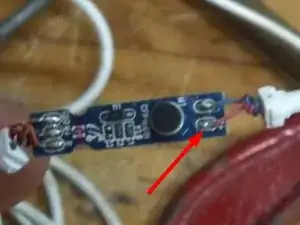

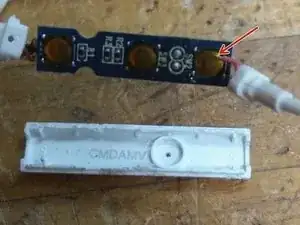

Сразу видно, что один из проводов оторван от платы (см. изображение).
Шаг 5
Когда провод найден, для его повторного присоединения используйте стабильную руку и тонкий припой.
Убедитесь, что не держите паяльник на плате слишком долго, так как это может причинить повреждение (постарайтесь работать как можно быстрее!).
После этого плату и провода следует вернуть на место, как это было ранее. Сожмите пластиковые половинки корпуса вместе, и они должны щёлкнуть на место.
И они исправлены!
Заключение
Ваши наушники теперь должны работать!
Перевод руководства с ifixit.com
