Замена 4-контактного разъёма для наушников
Разъёмы для наушников часто изнашиваются в результате нормальной эксплуатации. Вместо покупки новых наушников, что иногда обходится дорого, замена разъёма обычно является более дешёвым решением.
Для выполнения этого ремонта требуется паяльник. Поскольку провода в наушниках часто очень тонкие, этот ремонт рекомендуется только людям с достаточным опытом пайки.
При работе с паяльником следует принять дополнительные меры предосторожности: он очень горячий, и вы будете работать в очень небольших пространствах. Настоятельно рекомендуется использовать инструмент «третья рука» для электромонтажных работ.
Шаг 1

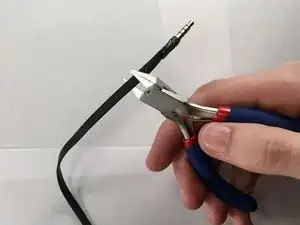

Отрежьте кабель наушников рядом со старым разъёмом. Оставьте небольшой участок кабеля, присоединённый к разъёму.
Шаг 2

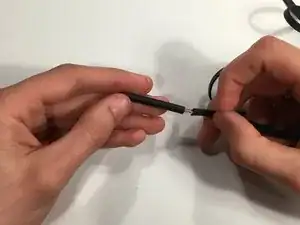

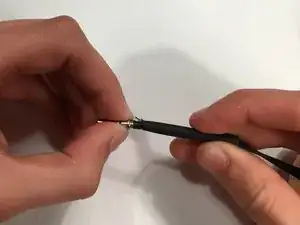

Разрежьте внешнюю изоляцию кабеля, соединённого со старым разъёмом, чтобы открыть внутренние провода.
Шаг 3

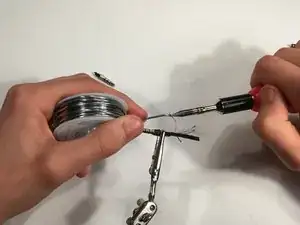

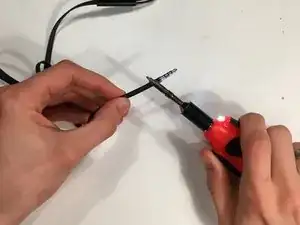

Нанесите небольшое количество припоя на кончики каждого из внутренних проводов.

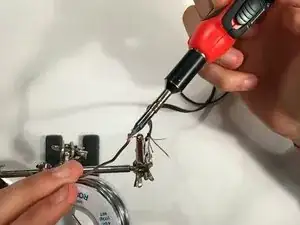

Используйте инструмент «третья рука», чтобы удерживать провода при нанесении припоя и работе паяльником.
Не держите паяльник длительное время в контакте с проводом — вы можете расплавить провод.
Шаг 4

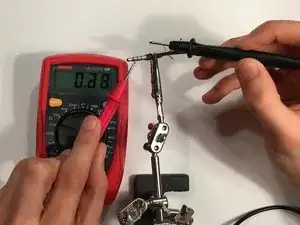

Включите мультиметр и установите его на измерение сопротивления.
Выберите провод и прикоснитесь одним щупом мультиметра к залатанному кончику.
Прикоснитесь другим щупом к каждому из контактов на разъёме наушников, пока мультиметр не укажет на наличие соединения.
Обязательно зафиксируйте, какой провод соответствует какому контакту разъёма.
Повторите процедуру для каждого провода.
Шаг 5

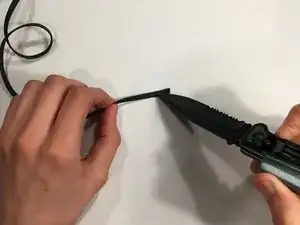

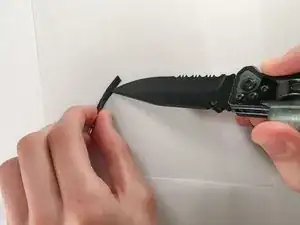

Срежьте изоляцию с провода, ведущего к наушникам.
Шаг 6
Подберите термоусадочную трубку подходящего диаметра.
Наденьте трубку на провод.
Шаг 7
Выберите провод и нанесите небольшое количество припоя на его кончик.
Повторите это для каждого провода.
Шаг 8
Разместите провод на соответствующем контактном выводе разъёма.
Осторожно нанесите небольшое количество припоя, чтобы закрепить провод на месте.
Повторите это для каждого провода.
Обязательно ориентируйтесь на соответствие проводов и контактов, которое вы записали на шаге 4.
При пайке проводов действуйте терпеливо и внимательно, чтобы обеспечить правильное положение для надёжного соединения.
Если внутренние провода не имеют собственной изоляции, используйте небольшой кусочек термоусадочной трубки на каждом проводе. Это предотвратит короткое замыкание между проводами.
Шаг 9
Подвиньте термоусадочную трубку обратно к основанию разъёма, закрыв припаянные соединения.
Шаг 10
Используйте плоскую сторону паяльника, чтобы прогреть термоусадочную трубку, пока она не сядет плотно на провод.
В качестве альтернативы можно использовать тепловую пушку или фен.
Заключение
Замена завершена. Подключите наушники к источнику звука и воспроизведите музыку, чтобы проверить результат.
